One Touch Schnellverschlüsse für schnelle Wechseln

Verkürzen Sie Rüstzeiten durch schnelles und einfaches Spannen ohne Werkzeuge

One Touch Spannelemente sind schnell lösbare Verschlüsse für häufige Wechsel von Maschinen und Vorrichtungen.
Schnelles und einfaches Spannen ohne Werkzeuge verkürzt die Rüstzeiten.
Die Schnellverschlüsse von IMAO sind in verschiedenen Klemmarten, Vierteldrehverschlüssen, Kugelverschlussverschlüssen und Stifthalteverschlüssen erhältlich.

Produktvideo

Produktvariationen

Feature

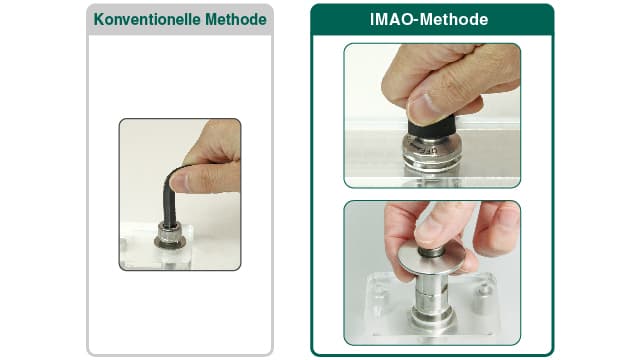

Schnelles und einfaches Verriegeln!

Einfach durch Drehen des Knopfes / Drücken des Knopfes

Kein Zeitverlust durch Anziehen von Schrauben und Muttern

Sicheres Klemmen!

mit Nockenverriegelung / Kugelverriegelung

Sichtbare Sicherheit!

Drehspannriegel sind mit einer ON und OFF Markiereung versehen.

Kugelsperrbolzen klemmen das Werkstück durch Loslassen des Knopfes.

Anwendung

Schnellverschlüsse von IMAO bieten eine Umrüstlösung für Verpackungs-, Lebensmittelverarbeitungs- und Druckmaschinen und Montage- und Prüfvorrichtungen.

Fallstudie

Fall 1 Drehspannriegel reduziert die Umrüstzeit der Vorrichtung um die Hälfte!

Toyokawa Engineering stellt Prüfgeräte für Autoteile her und verwendet das Drehspannriegel von IMAO für die Vorrichtungen in ihren Geräten. Sie haben die Geräten so konzipiert, dass sie mehrere Werkstücke gleichzeitig aufnehmen kann, um den Anforderungen des Benutzers zu entsprechen.

Setups zum Wechseln von Vorrichtungsteilen kommen bei jedem Wechsel je nach Werkstück heraus. Der Benutzer verlangte von Toyokawa die schnelle Umstellung der Geräte, die er mehr als zweimal am Tag durchführt. Aus diesem Grund entschied sich Toyokawa für IMAOs Drehspannriegel, das die Rüstzeit verkürzt, indem es mit nur 90 Grad Drehung des Knopfes festgeklemmt wird.

In den vorherigen Testgeräten hat der Benutzer die Teile mit Schrauben und Knöpfen befestigt, und die Umstellung dauerte mehr als 1 Minute. Mit Drehspannriegel dauert das Umschalten des Geräts nur 30 Sekunden.

Toyokawa schätzt die schnelle und einfache Bedienung der werkzeuglosen Klemmen von IMAO, die große Auswahl an Produktreihen und die sofortige Verfügbarkeit der Standardprodukte von IMAO als Hersteller von Standardmaschinenelementen. Toyokawa wird Drehspannriegel auch in Zukunft für seine Ausrüstung verwenden.

Fall 2 Schneller und einfacher Wechsel in der Spritzgießmaschine!

Panasonic Eco Solutions Elektrische Baumaterialien Mie Co., Ltd. stellt Gegensprechanlagen und Feuermelder für Privathaushalte her und verwendet für die Harzprodukte die Drehspannriegel-Spritzgusslinie von IMAO. Sie schneiden den Harzgrat auf der Rückseite der nachgeformten Produkte mit einer Zange.

Einstellungen zum Ändern der Zange und ihrer Position ergeben sich bei jedem Formwechsel, da die Position des Grats von Produkt zu Produkt unterschiedlich ist. In der vorherigen Zeile wurden für alle Produkte Allzweck-Zangeneinheiten verwendet, und es dauerte mehr als 15 Minuten, um die Schrauben zu lösen, die Zangen zu wechseln und die Positionen anzupassen. Bei einigen Maschinen musste die Form mehr als 50 Mal pro Monat gewechselt werden.

Sie beschlossen, für jedes Produkt spezielle Zangeinheiten zu verwenden und die Einheiten mit Drehspannriegel zu klemmen, um Ausfallzeiten und Rüstzeiten der Maschine zu reduzieren. Infolgedessen dauert der Austausch der Einheiten mit One-Touch-Befestigungselementen (Drehspannriegel) nur 1 Minute. Darüber hinaus erhöhten die sichtbaren Klemm- und Entspannungszustände durch die Position des Knopfes die Sicherheit an ihrer Anlage.

Sie werden das Produktionssystem weiter verbessern, indem sie die Zeit für Betrieb und Umstellung verkürzen.

Fall 3 Die komplizierte Wechsel der Montagemaschine wurde einfach!

Iwata Mfg, Co., Ltd. stellt Maschinenteile wie Stellkragen und Sensorhalterungen her und verwendet die Kugelsperrbuchsen und Kugelsperrbolzen von IMAO, um Vorrichtungen einer automatisierten Produktionsmaschine zu ersetzen, um Schrauben am Körper der Maschinenteile (im Folgenden als "Werkstück" bezeichnet) zu montieren.

Früher wurde diese Arbeit von einer Person ausgeführt, aber aufgrund der hohen Arbeitskosten und der mentalen Belastung des Arbeiters für die Fortsetzung einfacher Aufgaben entwarfen sie eine eigene automatisierte Maschine, um die Kosten zu senken und die einfache Arbeit zu mechanisieren. Diese Anwendung erfordert "Wechsel", bei denen je nach Werkstück etwa 10 Mal am Tag verschiedene Vorrichtungen ausgetauscht werden, da diese Maschine viele Produkte mit unterschiedlichen Formen und Größen produziert. Daher haben sie beschlossen, das One Touch Spannelemente von IMAO zu verwenden, um die Arbeitsbelastung zu verringern.

Beim Einstellen des in freier Richtung platzierten Werkstücks in die richtige Position klemmen sie das Werkstück von beiden Seiten mit einem Luftzylinder mit dem Kunststoffpads fest und stellen es durch Drehen ein. Sie verwenden Ball-Lock-Klemmen, um das Pad zu befestigen und je nach Form und Größe des Werkstücks 11 Arten von Kunststoffpads zu ersetzen.

Bei einem anderen Vorgang des Zusammenbaus von Schrauben am Werkstück gibt es je nach Schraubengröße 5 Arten von Haltern zum Tragen von Schrauben und Führungen, um ein Herunterfallen der Schrauben zu verhindern. Diese können mithilfe des Kugelsperrbolzen schnell ausgetauscht werden. Bei diesen Befestigungselementen muss nur der Stift eingeführt oder der Knopf gedrückt werden, sodass die Wechsel einfach und in kurzer Zeit abgeschlossen werden kann.

Der einfache Wechsel reduziert auch die Arbeitsbelastung des Maschinenbedieners, da viele Teile in einem einzigen Umrüstvorgang ausgetauscht werden müssen. Sie werden die Entwicklung automatisierter Maschinen fortsetzen, die eine schnelle und einfache Wechsel ermöglichen, um die Kosten und die Arbeitsbelastung zu senken.

Fall 4 Standardisierte schnellverschlüsse senkte die Vorrichtungskosten um 70% und eliminierte die Wartung der Vorrichtung!

Cosel Co., Ltd. stellt "Schaltnetzteile" her, die für elektronische Produkte unverzichtbar sind, und sie verwenden IMAOs Drehspannriegel für Montagevorrichtungen. Sie setzen das elektronische Substrat auf die Grundplatte und setzen das Harzgehäuse auf. Setzen Sie die Klemmplatte auf die Grundplatte, klemmen, gießen Sie Silikongummi ein und führen Sie dann eine hitzegehärtete Behandlung durch. Sie verwenden Drehspannriegel, wenn das Harzgehäuse mit der Klemmplatte befestigt wird.

Früher verwendeten sie die selbst hergestellten Klemmen, so dass viel Kosten und Produktionszeit erforderlich waren. Darüber hinaus stoppten sie häufig die Produktionslinie, um die beschädigten klemmen aufgrund der durch die Wärmehärtungsdehnung verursachten Lockerungsschrauben zu reparieren. Insgesamt werden 80 Vorrichtungen pro Baugruppenprodukt in ihrer Produktionslinie verwendet. Daher haben sie sich für die Verwendung von Drehspannriegel entschieden, um eine Kostenreduzierung und wartungsfreie Vorrichtungen zu erzielen.

Darüber hinaus waren die werkzeuglosen und schnell klemmbaren Drehspannriegel perfekt für die Verarbeitbarkeit geeignet, da sie ca. 200 Produkte pro Tag. Durch die Verwendung von Drehspannriegel konnten nicht nur die Befestigungskosten um 70% gesenkt werden, sondern es wurden auch mehr als 2 Jahre ohne Wartung verwendet, die zuvor einmal pro Woche erforderlich war.

Cosel, der durch die Standardisierung der Klemmen große Erfolge erzielt hat, wird das One Touch Spannelemente von IMAO weiterhin für diejenigen verwenden, die eine schnelle Klemmung benötigen.

Fall 5 Kugelsperrbolzen unterstützt die einfache Bedienung am Laborgerät!

BioChromato entwickelt und fertigt Analysegeräte und Verdampfer für das Institut für physikalische und chemische Forschung. Sie verwenden zwei Arten von IMAOs One Touch Spannelemente für den Verdampfer, der bestimmte Lösungsmittel aus der Probenflüssigkeit extrahiert.

Mehrere Fläschchen mit Flüssigkeit werden zum Verdampfen in den Halter eingesetzt, und der Fläschchenhalter wird nach dem Verdampfen aus dem Verdampfer entfernt, aber der Fläschchenhalter erreicht hohe Temperaturen von bis zu 100 °C. Aus diesem Grund verwenden sie Button-Locking Pins für einen abnehmbaren Knopf. Die mit den Fingern bedienbare Form und der Kugelsperrbolzen ermöglichen ein schnelles und sicheres Umschalten des Fläschchenhalters.

Darüber hinaus verwenden sie IMAOs Drehspannriegel zur Befestigung des Steckers, der in ganze Fläschchen auf einmal eingesteckt werden kann. Eine Vierteldrehung des Knopfes genügt, um den Steckerhalter zu verriegeln/entriegeln und einen einfachen Wechsel zu ermöglichen.

Die Fläschchenhalter sollten nach jedem Experiment ausgetauscht werden, und die Stopfenhalter sollten jedes Mal ausgetauscht werden, wenn sich die Größe des Fläschchens ändert, so dass die Kunden von BioChromato mit dem One Touch Wechsel zufrieden sind.

Fall 6 Drehspannriegel ermöglicht einen schnellen und zuverlässigen Wechsel der Vorrichtungen!

TGK entwickelt weltweit Steuergeräte für Automobile und verwendet IMAOs Drehspannriegel auf Montagevorrichtungen für Motorantriebe.

Für die Montage der Halterung am Stellantrieb werden vier Arten von speziellen Vorrichtungen verwendet. Der Bediener muss die Halterungen jedes Mal wechseln, wenn sich der zu montierende Antrieb ändert. Früher wurden die Halterungen mit Flügelschrauben befestigt, aber es war nicht nur mühsam, die Schrauben viele Male zu drehen, sondern auch zeitaufwändig, die entfernten Schrauben wiederzufinden, wenn sie verloren gingen.

Dies veranlasste sie dazu, nach einer besseren Methode zum Klemmen der Vorrichtungen zu suchen, da die Bediener eine Verbesserung forderten, und sie entschieden sich für die Drehspannriegel von IMAO. Die Bedienung der Vierteldrehverschlüsse mit einem Tastendruck ermöglicht einen schnellen und einfachen Wechsel der Vorrichtung, und die EIN/AUS-Markierung verbessert die Zuverlässigkeit der Bedienung, so dass die Bediener mit den Schnellverschlüsse von IMAO zufrieden sind.

TGK plant, die One Touch Spannelemente von IMAO in ihren neuen Montagelinien einzusetzen, um die Rüstzeit zu verkürzen und die Umrüstung zu vereinfachen.

Fall 7 Sichere und ergonomische Produktionslinie werden durch Kugelsperrbolzen erreicht!

Endress+Hauser entwickelt und fertigt industrielle Tankanzeiger. Es ist ihnen gelungen, eine ergonomische Produktionslinie aufzubauen, um die Belastung der Arbeiter zu verringern und die Arbeitseffizienz zu verbessern, indem sie bei ihren Montagevorrichtungen für Tankanzeiger Kugelsperrbolzen mit Drehbetätigung verwenden.

Bei jedem Montagevorgang mussten die Arbeiter ein bis zu 50 kg schweres Produkt auf eine Werkbank legen und in das Innere des Produktkörpers schauen, um die Teile zusammenzusetzen, was für die Arbeiter eine körperliche Belastung darstellte. Um dieses Problem zu lösen, hat das Unternehmen eine Anlage entwickelt, bei der die Werkstücke auf einem Wagen von einem Prozess zum anderen transportiert werden können und bei der die Höhe der oberen Platte mit dem Werkstück durch eine Hebevorrichtung an jedem Prozess auf eine bequeme Höhe für jeden Arbeiter eingestellt werden kann.

In dieser Linie wird die obere Platte, die das Werkstück hält, vom Wagen entfernt und die Höhe wird durch die Hebevorrichtung eingestellt. Daher entschied man sich für die Verwendung von IMAO' s Kugelsperrbolzen mit Drehbetätigung zur schnellen und einfachen Befestigung der oberen Platte und des Wagens. Kugelsperrbolzen mit Drehbetätigung sind die Lösung für sie, um die obere Platte schnell und sicher zu befestigen, da sie mit einem Tastendruck bedient werden können und der Kugelverschlussmechanismus eine hohe Haltekraft bietet.

Endress Hauser plant, sein Produktionssystem unter Verwendung von IMAOs One Touch Spannelemente weiter auszubauen, um die Produktivität zu verbessern.

Produktvariationen und Anwendungsbeispiele

in Deutschland
gelagert

DREHSPANNRIEGEL

  • Hohe Spannkraft
  • ON / OFF Markierung für Sicherheit
  • Erhältlich in Edelstahl
  • Spannkraft (N) 60, 90
    Haltekraft (N) 60, 90
Kameraposition ändern
Vorrichtungswechsel

in Deutschland
gelagert

DREHSPANNRIEGEL

  • Der einziehbare Schaft ermöglicht eine Anwendung an Türen
  • Hohe Spannkraft
  • ON / OFF Markierung für Sicherheit
  • Erhältlich in Edelstahl
  • Spannkraft (N) 60, 90
    Haltekraft (N) 60, 90
Vorrichtungswechsel
Türverriegelung

in Deutschland
gelagert

DREHSPANNRIGEL SCHWERE AUSFÜHRUNG

  • Höchste Spannkraft von 400N
  • ON / OFF Markierung für Sicherheit
  • Spannkraft (N) 250, 400
    Haltekraft (N) 250, 400
Formenwechsel
Montage / Demontage des Förderers

DREHSPANNRIEGEL SCHWERE AUSFÜHRUNG EINZIEHBAR

  • Der einziehbare Schaft ermöglicht eine Anwendung an Türen
  • Höchste Spannkraft von 400N
  • ON / OFF Markierung für Sicherheit
  • Spannkraft (N) 250, 400
    Haltekraft (N) 250, 400
Formenwechsel
Führungsplatte wechseln

in Deutschland
gelagert

KUGELSPERRBOLZEN MIT DREHBETÄTIGUNG

  • Spannwirkung Erfassung
  • Hohe Haltekraft durch Kugelsperre
  • ON / OFF Markierung für Sicherheit
  • Erhältlich in Edelstahl
  • Spannkraft (N) 30, 50
    Haltekraft (N) 90, 150
Ändern des Fördereranhangs
Sternrad & Führungsplatte wechseln

in Deutschland
gelagert

KUGELSPERRBOLZEN

  • Sicheres Verriegeln durch Loslassen des Knopfes
  • Hohe Haltekraft durch Kugelsperre
  • Erhältlich in Edelstahl
  • Spannkraft (N) 30, 50
    Haltekraft (N) 90, 150
Behälterbefestigung
Anschlagplattenbefestigung

in Deutschland
gelagert

DREHSPANNVERSCHLÜSSE

  • Geeignet für platzsparende Anwendungen
  • Hohe Haltekraft durch Kugelsperre
  • Erhältlich in Edelstahl
  • Spannkraft (N) 7,9
    Haltekraft (N) 110, 150
Führungsplatte wechseln
Sauggreiferwechsel

DREHSPANNVERSCHLÜSSE SCHWERE AUSFÜHRUNG

  • Geeignet für platzsparende Anwendungen
  • Die höchste Haltekraft von 750N
  • Erhältlich in Edelstahl
  • Spannkraft (N) 150, 250
    Haltekraft (N) 450, 750
Roboter Werkzeugwechsel
Greiferwechsel

in Deutschland
gelagert

DRUCKSPANNVERSCHLÜSSE

  • Schnelle und einfache Einrastbedienung
  • Geeignet für platzsparende Anwendungen
  • Hohe Haltekraft durch Kugelsperre
  • Aus rostfreiem Stahl
  • Spannkraft (N) 6
    Haltekraft (N) 100
Verriegelung des Schiebefachs
Förderbandhalter wechseln

in Deutschland
gelagert

SPERRBOLZEN

  • Kein Behälter erforderlich
  • Sicheres Verriegeln durch Loslassen des Knopfes
  • Hohe Haltekraft durch konischer Oberflächenkontakt
  • Aus rostfreiem Stahl
  • Spannkraft (N) 3, 6
    Haltekraft (N) 30, 60
Halterplatte wechseln

DREHSPANN WELLENKUPPLUNG

  • Mehrzweckkupplungselement
  • Durch Drehen um 90 ° leicht zu spannen / zu lösen
  • Spannkraft (N) 90
    Haltekraft (N) 90
Druckstückwechsel
Riser-Wechsel

DREHSPANN WELLENKUPPLUNG SCHWERE AUSFÜHRUNG

  • 400N Spannkraft
  • Mehrzweckkupplungselement
  • Durch Drehen um 90 ° leicht zu spannen / zu lösen
  • Spannkraft (N) 400
    Haltekraft (N) 400
Druckstückwechsel
Riser-Wechsel

DREHSPANN WELLENKUPPLUNG MIT SICHERHEITSSCHLOSS

  • Sicherheitssperre für Axial und Rotationskraft
  • Mehrzweckkupplungselement
  • Durch Drehen um 90 ° leicht zu spannen / zu lösen
Saugnapfwechsel
Abnehmhandrad

in Deutschland
gelagert

KUGELSPERRBUCHSEN

  • Kompakte und sichere mechanische Verriegelung
  • Variante mit Sicherheitsschloss verfügbar
  • Spannkraft (N) 7, 15
Handhabung des Futterwechsels
Verriegelung der Gleiteinheit

in Deutschland
gelagert

MAGNETBUCHSEN

  • Kompakte und sofortige magnetische Befestigung
  • Spannkraft (N) 7
Befestigung der Maschinenabdeckung

PRÄZISES POSITIONIER UND SPANNSYSTEM

Bietet präzise Wiederholgenauigkeit bei der Positionierung und hohe Spannkraft

One-Touch Flex Positionier und Spannsystem (Griffe)

  • Vierteldrehung Spannen
  • 0,01 mm Wiederholgenauigkeit
  • 600 N Spannkraft

One-Touch Flex Positionier und Spannsystem (Hebel)

  • Vierteldrehung Spannen
  • 0,01 mm Wiederholgenauigkeit
  • 700 N Spannkraft

One-Touch Flex Positionier und Spannsystem (Exzenterhebel)

  • Vertikale Hebelbetätigung
  • 0,008 mm Wiederholgenauigkeit
  • 1800 N Spannkraft

One-Touch Flex Positionier und Spannsystem (Sechskantkopf)

  • 0,008 mm Wiederholgenauigkeit
  • 4500 N Spannkraft
