One Touch Flex Positionier- und Spannsystem

Schneller und präziser Vorrichtungswechsel

One Touch Flex Positionier- und Spannsysteme sind mechanische Spannsysteme, die für Schnellwechselanwendungen entwickelt wurden.

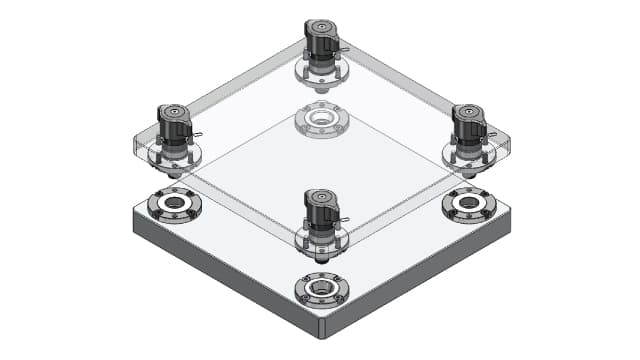

Unser einzigartiges One-Touch-Design vereint Positionierung und Spannung in einem einzigen Arbeitsgang und reduziert damit die Rüstzeit beim Vorrichtungswechsel.
Der konische Oberflächenkontakt gewährleistet eine präzise Wiederholgenauigkeit von bis zu 0,003 mm.
Das mechanische Design mit Exzenter- und Ball-Lock-Mechanismus erzeugt eine starke Spannkraft von bis zu 4500 N und sorgt für eine zuverlässige Fixierung in allen Anwendungen, von der Montage und Inspektion bis hin zum Schweißen und zur Bearbeitung.

Produktvideo

FEATURE

Schnelles Spannen und Positionieren

Durch einfaches Drehen des Griffs werden präzise Positionierung und sichere Spannung in einem einzigen Arbeitsgang erreicht.

Präzise Wiederholgenauigkeit

Der bewegliche konische Mechanismus ermöglicht einen präzisen zweifachen Kontakt für hervorragende Wiederholgenauigkeit.

Der konische Oberflächenkontakt gewährleistet eine effiziente Positionierung mit einer Wiederholgenauigkeit von bis zu 0,003 mm.

Schwerlast-Spannung

Der robuste Exzenter- und Ball-Lock-Mechanismus erzeugt eine kraftvolle Spannkraft von bis zu 4500 N und gewährleistet eine stabile Werkstückaufnahme von der leichten Montage bis hin zu anspruchsvollen Bearbeitungsanwendungen.

Produktvariationen

One-Touch Flex Positionier und Spannsystem (Griff)

  • Werkzeugloses Spannen mit Vierteldrehung
  • Wiederholgenauigkeit: 0,01 mm
  • Spannkraft: 350 N / 600 N

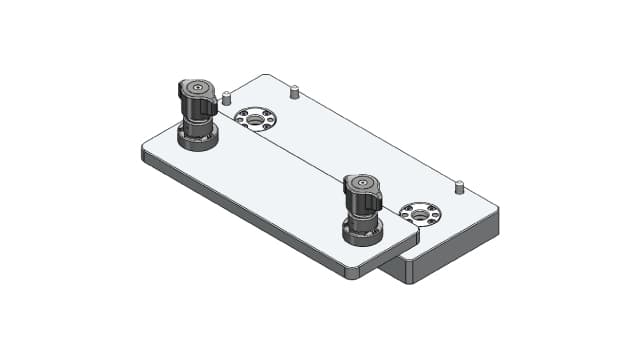

Einziehbares One-Touch Flex Positionier und Spannsystem

  • Werkzeugloses Spannen mit Vierteldrehung
  • Einziehbare Welle ermöglicht Gleitbewegung
  • Wiederholgenauigkeit: 0,02 mm
  • Spannkraft: 2500 N

Präzisions-One-Touch Flex Positionier und Spannsystem

  • Werkzeugloses Spannen mit Vierteldrehung
  • Präzise Positionierung und kraftvolle Spannung
  • Wiederholgenauigkeit: 0,003 mm
  • Spannkraft: 3000 N

One-Touch Flex Positionier und Spannsystem (Hebel)

  • Werkzeugloses Spannen mit Vierteldrehung
  • Wiederholgenauigkeit: 0,01 mm
  • Spannkraft: 600 N / 700 N

One-Touch Flex Positionier und Spannsystem (Exzenterhebel)

  • Werkzeugloses Spannen
  • Hohe Spannkraft durch Ball-Lock-Mechanismus
  • Wiederholgenauigkeit: 0,008 mm
  • Spannkraft: 600 N / 1200 N / 1800 N

One-Touch Flex Positionier und Spannsystem (Sechskantkopf)

  • Schwerlast-Spannung mit Gewinde und Ball-Lock
  • Kann mit dem Drehmomentschlüssel angezogen werden
  • Wiederholgenauigkeit: 0,008 mm
  • Spannkraft: 1700 N / 3000 N / 4500 N

Flex Positioniersystem

  • Vielseitige Komponente ausschließlich zur Positionierung
  • Wiederholgenauigkeit: 0,01 mm

Flex Positioniersystem (mit Flansch)

  • Verbessertes, einfach zu montierendes Design
  • Vielseitige Komponente ausschließlich zur Positionierung
  • Wiederholgenauigkeit: 0,01 mm

Flex Positioniersystem (Durchgangsloch)

  • Vielseitige Komponente ausschließlich zur Positionierung
  • Platzsparend durch Einpressen
  • Wiederholgenauigkeit: 0,01 mm
