Schnelles verriegeln und präzise Ortung für den Maschinenumschaltung!

One-Touch Indexierklemmen

Produkt Katalog

One-Touch Indexierklemmen sind Schnellverschlüsse mit präziser Positionierung zur Positionseinstellung durch Schieben oder Drehen.
Der sich verjüngende Oberflächenkontakt bietet eine Wiederholbarkeit von +/- 0,05 und eine ON / OFF-Markierung und Klicken Sie auf Menschliches Versagen beseitigen.

Produktvideo

Feature

Schnelle Klemmung

Nur eine viertel Umdrehung des Knopfes

Einfache Operation

Lokalisierung der verjüngten Oberfläche

Kein Platz durch konischen Oberflächenkontakt

Wiederholbarkeit der Lokalisierung: +/- 0,05

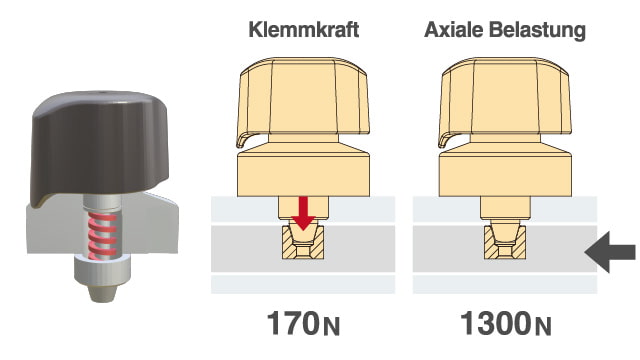

Hohe Klemmkraft und zulässige axiale Belastung

170N Klemmkraft durch den originalen

Nockenverriegelungsmechanismus

Keine Verschiebung durch axiale Belastung

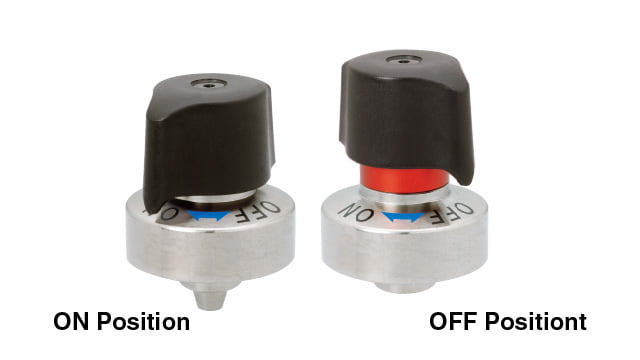

Sichtbare Sicherheit

Der Knopf klickt beim klemmen. (ON)

Die rote Anzeige zeigt beim Lösen an. (OFF)

Zusätzliches Feature

Flanschstil oder Gewindestil

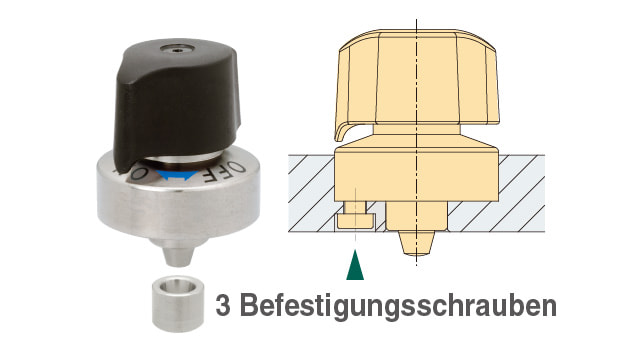

Flanschstil

Von der Rückseite des Körpers montieren.
Die Knopfposition kann an der gewünschten Stelle eingestellt werden.

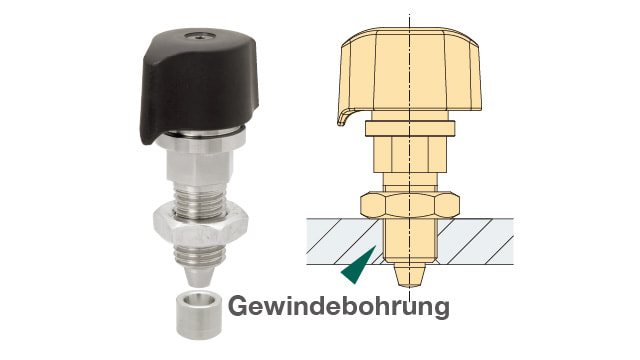

Stile filettato

Für die Montage ist nur ein Gewindeloch erforderlich.

Ohne Federdruck oder mit Federdruck

Ohne Federdruck

Drehen Sie den Knopf, wenn die konische Buchse und der konische Stift ausgerichtet sind.

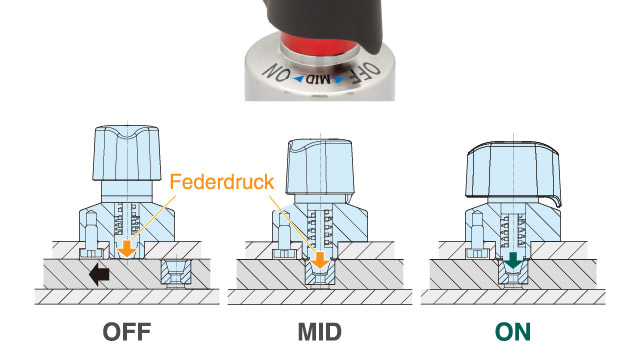

Mit Federdruck

Der sich verjüngende Stift wird durch Federdruck herausgedrückt, wenn die sich verjüngende Buchse und der sich verjüngende Stift ausgerichtet sind. (OFF→MID)
Drehen Sie den Knopf zum Festklemmen. (MID→ON)

Anwendung Beispiel

Positionierung und Klemmung der Gleitplatte

Positionieren und Spannen der rotierenden Einheit

Positionierung und Klemmung der Saugarme

Positionieren und Spannen der rotierenden Palette

Produktvariationen

in Deutschland
gelagert

QCIC-F

One-Touch Indexierklemmen

Katalog & Preis Video

in Deutschland
gelagert

QCIC-M

One-Touch Indexierklemmen

Katalog & Preis Video

in Deutschland
gelagert

QCIC-TB

Konische Buchse

Katalog & Preis

Produkt Katalog
