Sistema di bloccaggio meccanico Zero Point

UOGISHI SEIKI INTERACTIVE CORPORATION produce stampi per pressofusione per le principali case automobilistiche. Usano il sistema di bloccaggio modulare IMAO per cambiare le piastre di bloccaggio sul loro centro di lavoro orizzontale. Con questo centro di lavoro orizzontale, producono parti di stampi per pressofusione in un unico pezzo. In precedenza, gli operatori dovevano fermare le macchine per livellare e parallelizzare i pezzi nella macchina, una volta cambiati i pezzi. Ci sono voluti dai 15 ai 30 minuti per impostare il pezzo e questa velocità operativa ridotta della macchina è stata un mal di testa per UOGISHI SEIKI.

Pertanto, UOGISHI SEIKI ha introdotto il sistema di bloccaggio modulare per montare le piastre di bloccaggio sul blocco utensili, dopo il livellamento e la parallelizzazione del pezzo fuori dalla macchina. Poiché il sistema di bloccaggio modulare posiziona e fissa la piastra di bloccaggio con una precisione di 0,005 mm, il tempo di allestimento della macchina è diventato quasi nullo. UOGISHI ha migliorato con successo il tasso di funzionamento della macchina. Inoltre, le perno di bloccaggio a forma di gancio sono progettate per essere serrate dopo essere state appese al corpo dei bloccaggi, facilitando il cambio delle piastre di bloccaggio sui centri di lavoro orizzontali.

UOGISHI SEIKI è soddisfatta dell'elevata precisione di ripetizione, della facilità di cambio formato e dell'elevata forza di bloccaggio del sistema di bloccaggio modulare.

FUJIMEC è specializzata nella lavorazione di pezzi di precisione e di materiali difficili da lavorare. Lavorano, saldano, saldano e assemblano parti per semiconduttori, cristalli liquidi e apparecchiature per il vuoto. FUJIMEC dispone di centri di lavoro verticali, orizzontali e a 5 assi e utilizza il sistema di bloccaggio modulare per cambiare le attrezzature su queste macchine.

In precedenza, le attrezzature venivano montate direttamente sulla tavola della macchina o con una piastra a cambio rapido prodotta da un altro produttore a seconda della macchina. A volte ci volevano diverse ore per montare direttamente sulla tavola della macchina attrezzature, morse o mandrini, perché era necessario il centraggio da parte di un operatore esperto.

Un altro problema era che la loro precedente piastra a cambio rapido di dimensioni fisse non consentiva l'installazione della stessa attrezzatura su macchine di dimensioni diverse. Anche se è arrivato un nuovo pezzo, è stato lavorato solo su una macchina particolare in grado di installare l'attrezzatura.

FUJIMEC ha introdotto il sistema di bloccaggio modulare ed è riuscita a ridurre drasticamente i tempi di allestimento e a standardizzare i attrezzatura tra le varie macchine. Il sistema di bloccaggio modulare posiziona e fissa le piastre di bloccaggio con una precisione di 0,005 mm. Chiunque può cambiare il attrezzature in modo sicuro in pochi minuti con un facile utilizzo, quindi il tempo di installazione è stato notevolmente ridotto.

Il sistema di bloccaggio modulare può essere montato nella posizione desiderata sulle piastre di bloccaggio, rendendo possibile la condivisione di attrezzature nelle macchine di dimensioni diverse. FUJIMEC è anche molto soddisfatta delle perno di bloccaggio a trazione che sono facilmente utilizzabili per qualsiasi attrezzature perché sono poco ingombranti, facili da installare e convenienti.

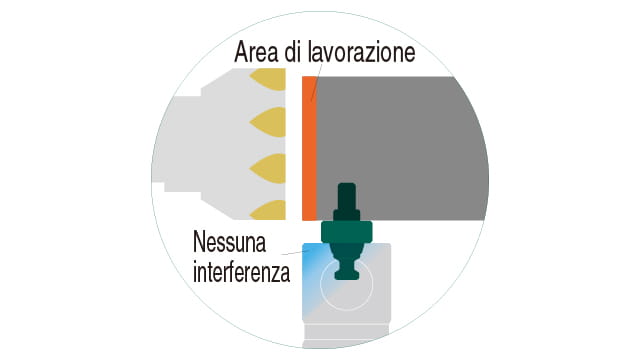

Oltre a questi vantaggi, FUJIMEC utilizza il sistema di bloccaggio modulare come soluzione di bloccaggio del pezzo. Lo usano come bloccaggi di trazione sui centri di lavoro a 5 assi installando perno di bloccaggio sul fondo dei loro pezzi. Le 5 superfici hanno zero interferenza dell'utensile con le attrezzature e questo contribuisce all'integrazione del processo. Quando è necessario sollevare un'attrezzatura, le piastre di bloccaggio possono essere impilate utilizzando i sistema di bloccaggio modulare e non è necessario alcun centraggio, rendendo facile l'utilizzo per chiunque.

FUJIMEC ha realizzato un nuovo sistema di cambio rapido utilizzando il sistema di bloccaggio modulare ed è riuscita a migliorare il tasso di funzionamento della macchina e a ridurre i tempi di consegna del prodotto.
