CAS 1 Le système de serrage par traction avec une grande répétabilité de positionnement a permis de réduire le temps de réglage d'un quart !

TOYO MACHINE MFG. fabrique des pièces pour les machines-outils et les machines industrielles. Ils usinent diverses pièces de 300 à 700 mm de côté en trois processus avec le système modulaire de serrage par traction d'IMAO, qui tire vers le bas les vis de serrage montées sur le fond des pièces.
Dans un premier temps, les trous de fixation sont préparés pour les broches de serrage à l'arrière de la pièce à l'aide d'un centre d'usinage vertical. Dans le second processus, la pièce est placée horizontalement sur un centre d'usinage horizontal et serrée avec le système modulaire de serrage par traction pour usiner les surfaces latérales. Lors de la dernière étape, la pièce est à nouveau serrée à l'aide du système modulaire de serrage par traction sur la tours rectangulaire, et la surface supérieue est finie à l'aide d'un centre d'usinage horizontal.
Auparavant, ils devaient corriger la position de la pièce au cours des deuxième et troisième processus afin de s'assurer que la surface de référence était parfaitement parallèle à la palette de la machine. La mesure de la surface de référence et les ajustements fins répétés de la position de la pièce ont pris beaucoup de temps. En outre, les pièces devaient être usinées dans différentes positions, ce qui rendait leur serrage difficile. Chaque fois que la zone d'usinage était modifiée, il fallait arrêter la machine pour déplacer les brides de serrage conventionnelles afin d'éviter toute interférence avec l'outil. TOYO MACHINE a considéré que cette configuration complexe, qui entraîne une diminution du taux de fonctionnement de la machine, constituait un problème majeur.

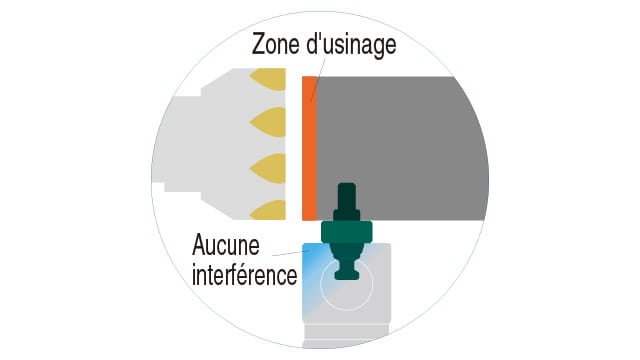

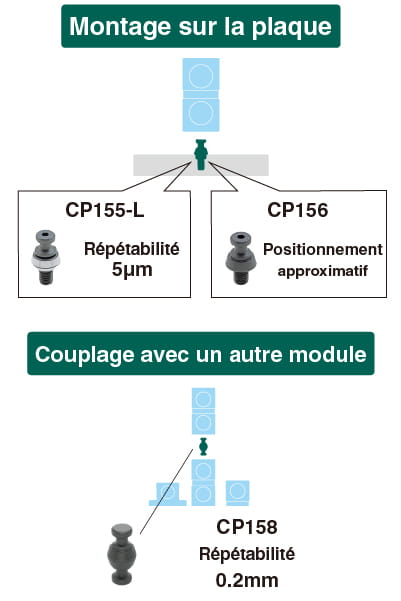

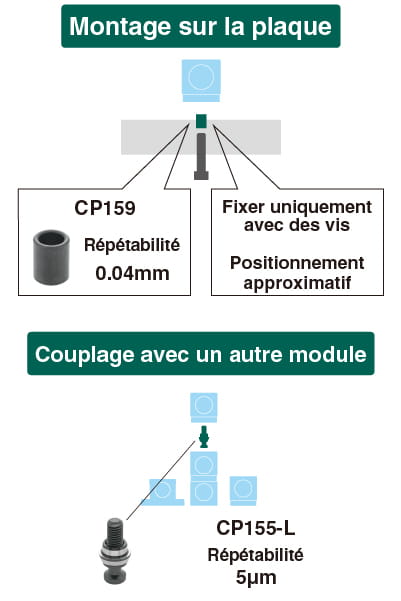

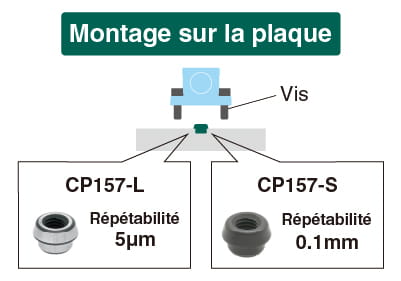

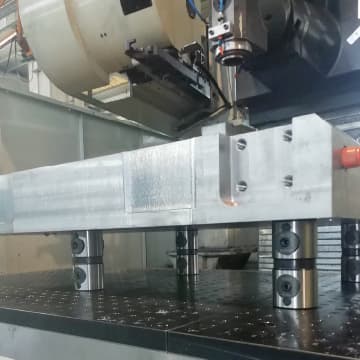

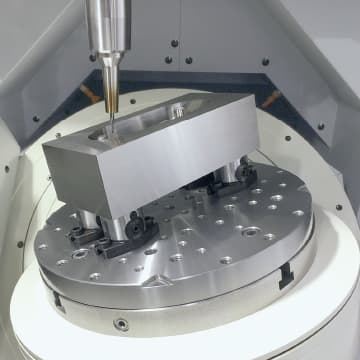

Cela les a conduits à adopter le système modulaire de serrage par traction d'IMAO comme dispositif de fixation des deuxième et troisième processus pour le positionnement et le serrage rapides des pièces, ainsi que pour l'usinage sur cinq faces. Il suffit maintenant d'insérer les vis de serrage dans les modules de serrage pour positionner rapidement la pièce à usiner, ce qui élimine la nécessité de procéder à des ajustements précis. Le serrage par traction permet de serrer la pièce sans interférence de l'outil et élimine également la nécessité de changer la position des pinces.
Le temps de réglage a été réduit de 105 minutes à 25 minutes pour les deuxième et troisième processus. Le temps et les efforts nécessaires à la configuration des montages ont été considérablement réduits grâce à l'élimination de la nécessité de déplacer les serrages.
TOYO MACHINE a amélioré le réglage et le taux de fonctionnement de la machine en utilisant le système modulaire de serrage par traction.
