Bearbeitbare Spannzangen-Spanner halten jede Form

Individuell anpassbar für kleine, dünne, komplexe und unregelmäßig geformte Werkstücke — sowohl außen als auch innen.

Bearbeitbare Spannzangen-Spanner halten sowohl Innen- als auch Außenkonturen von Werkstücken mit nur einer einzigen Betätigung.
Ideal für die Bearbeitung kleiner, dünner, komplexer und unregelmäßig geformter Teile auf Bearbeitungszentren oder Drehmaschinen.
Die Spannzange ist in bis zu 10 Segmente unterteilt und verteilt die Spannkraft gleichmäßig auf die äußere oder innere Kontur, um eine Verformung des Werkstücks zu verhindern.
Das kompakte Gehäuse ermöglicht die Montage mehrerer Spanner auf einer einzigen Vorrichtungsplatte.
Diese einfache Spannlösung spart Zeit und Aufwand bei der Entwicklung von Vorrichtungen.

Produktvideo

FEATURE

Bearbeitbare Backen

Durch die Bearbeitung der Spannbacke auf die Kontur des Werkstücks lassen sich sowohl Innen- als auch Außenformen sicher spannen.

Geteilte Spannzange für gleichmäßiges und sicheres Spannen

Ein mehrteiliges Spannzangensystem übt eine gleichmäßige Kraft entlang der Werkstückkontur aus und gewährleistet so eine sichere Spannung ohne Verformung.

Schnelle und einfache Bedienung

Das Spannen erfolgt durch einmaliges Anziehen oder durch Luftdruckzufuhr – ganz ohne komplizierte Einrichtung.

Kompaktes Design

Sein kompaktes Gehäuse ermöglicht die Installation mehrerer Spanner selbst auf engem Raum und maximiert so die Effizienz der Vorrichtung.

ZUSÄTZLICHES FEATURE

Auswechselbare Backe für flexibles Spannen

Durch den Wechsel der Spannbacke kann schnell auf unterschiedliche Werkstückformen reagiert werden – ideal für eine schnellere und kostengünstigere Herstellung von Vorrichtungen.

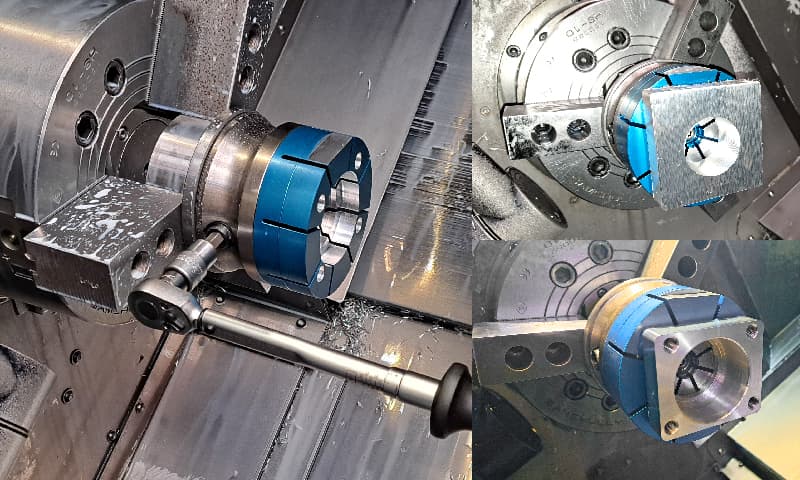

Vielseitiges Spannen für Drehmaschinenanwendungen

Komplexe oder unregelmäßig geformte Werkstücke, die mit einem Standardspannfutter schwer zu halten sind, können mithilfe bearbeitbarer Spannbacken sicher gespannt werden – ideal für den Einsatz auf Drehmaschinen.

Anwendung Beispiel

Spannen von flachen Werkstücken

Dünne Teile lassen sich sicher mit innenseitigen Spannbacken halten, die die Spannkraft gleichmäßig über acht Abschnitte verteilen.

Eine genaue Torquekontrolle gewährleistet optimale Leistung und verhindert die Verformung empfindlicher Werkstücke.

Temporäres Spannen im Schraubstock

Der Spanner lässt sich mithilfe einer Vorrichtungsplatte schnell an einem vorhandenen Schraubstock montieren – ideal für Kleinserien oder Versuchsmontagen.

Fallstudie

Mehrteilspannung für die 5-Achsen-Bearbeitung

KINKI KOGYO inc.

KINKI KOGYO Inc., ein Hersteller von Hydraulikzylinderkomponenten und anderen Präzisionsteilen, setzte zur Optimierung ihrer 5-Achsen-Bearbeitung IMAOs Bearbeitbare Spannzangen‑Spanner ein.

Vorher

Das Unternehmen verwendete mehrere Arten von Schraubstöcken oder spezielle Vorrichtungen, um jeweils ein einziges Teil zu spannen. Das erforderte zahlreichen Aufspannvorgänge sowie hohe Investitionen in Vorrichtungen.
Dadurch wurde die Maschinenauslastung besonders im unbemannten Nachteinsatz stark eingeschränkt.

Nachher

Durch den Einsatz von Formhaltespannern konnten vier Werkstücke gleichzeitig auf einer Vorrichtungsplatte eingespannt werden.
Dies reduzierte den Einrichtaufwand und die Kosten erheblich und steigerte die Effizienz — insbesondere im Nachtbetrieb.

Ergebnisse

  • Hohe Spannkraft durch kolbenförmiges Design sorgt für stabile Fixierung
  • Kompakte Bauweise ermöglicht dichte Anordnung auf der Vorrichtungsplatte
  • Auswechselbare Backen bieten flexible Spannmöglichkeiten für Innen‑ und Außenformen

PRODUKTVARIATIONEN

in Deutschland
gelagert

FORMHALTESPANNER

  • Sicheres Spannen mit 8 Spannzangenabschnitten
  • Auswechselbare Backen
  • Auch für ID-Spannung erhältlich
  • Kann auf Drehbänken montiert werden

PNEUMATISCHE FORMHALTESPANNER

  • Außen- und Innenhaltespannung mit bearbeitbarer und austauschbarer Spannzange

KONZENTRISCHE FORMSPANNER

  • Starke Spannkraft bei kompaktem Gehäuse
  • Vollständige Durchspannung für lange Werkstücke
  • Für die Drehmomentkontrolle

in Deutschland
gelagert

FORMSPANNER

  • Sicheres Spannen mit 4 Spannzangenabschnitten
  • Auswechselbare Backen
  • Kann auf Drehbänken montiert werden

FORMSPANNER (Keilform/Runde)

  • Zum Spannen kleiner Teile mit kompaktem Gehäuse
  • Kann auf Drehbänken montiert werden

in Deutschland
gelagert

FORMSPANNER (Keilform/Viereckig)

  • Zum Doppelspannen von zwei kleinen Teilen / Einfachspannen eines langen Teils

in Deutschland
gelagert

PNEUMATISCHE FORMSPANNER

  • Pneumatisches Spannen für automatisierte Vorrichtungen
  • Auswechselbare Backen
