5轴加工中心用夹具

不干涉刀路!
强大夹紧力!

提高5轴加工中心效率的夹具

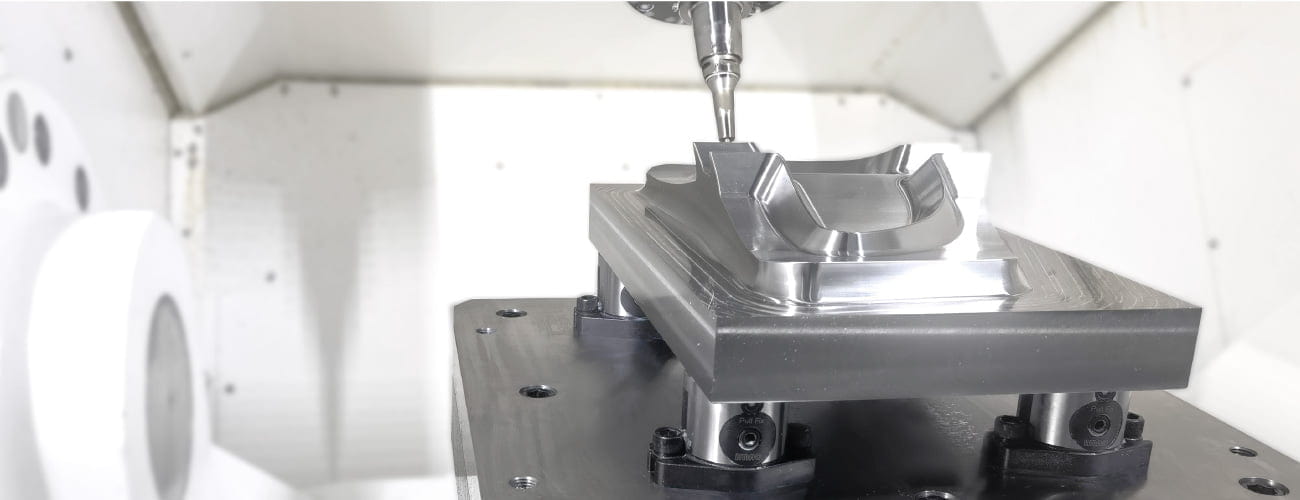

在多品种少批量的生产环境中,为了提高生产效率,能够一次装夹并完成加工的5轴加工中心的运用日益增加。所以,能够尽可能发挥5轴加工中心性能、能进行多面同时加工的虎钳及夹具是必不可少的。

IMAO的5轴加工中心用夹具拥有避免刀路干涉的形状,可以使主轴尽可能的在贴近工件的的情况下进行加工。并且拥有强大的夹紧力,在负荷较大的加工环境(例如:一体成型加工或者5轴联动加工等)也能让工件保持固定状态。

产品种类丰富,可以根据工件尺寸大小选择合适的装夹手段的夹紧器以外,还有高重复定位精度的夹具,可以减去定芯工作。

IMAO专门为5轴加工中心设计研发的夹具可以尽可能大地发挥出5轴加工中心的性能,并且可以大幅度提高生产效率。

产品视频

※此视频非静音视频,播放时请注意音量等。

您是否有以下烦恼?

  • 工件需要分工序设计工装、工装制作成本提高
  • 想要缩短夹具的准备时间

IMAO的夹具可以解决难题

夹具的通用性

即使是小批量产品也无需担忧

可以通过调节夹具安装位置,灵活对应各种大小的工件

集成工序

工序集成后有各种优势

无刀路干涉,可以一个工序内完成加工,从而提高加工精度

夹具快速切换

省去工装切换造成的各种麻烦

无需定芯工作,操作简单

任何人操作都能实现高精度定位

进一步提高5轴加工中心的加工效率!

产品阵容

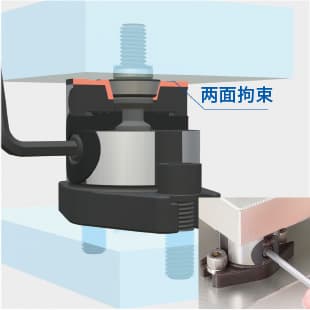

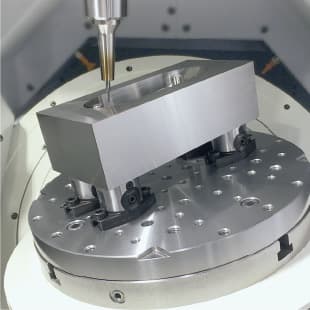

圆柱型下拉式夹具

采用了能有效避免发生工具干涉的圆柱型设计。

通过从工件的下方拉紧工件,可实现5面加工。

产品详情页

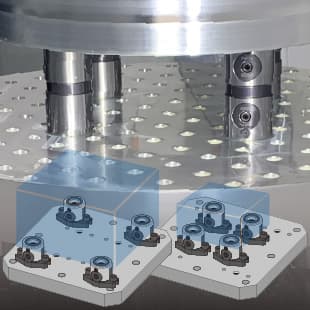

可以通过调节成套夹紧器的位置,达到应对各种尺寸工件的效果。

无刀路干涉,可以5面同步加工,集成加工工序。

重复定位精度5μm。
无需定芯工作并能实现机外装夹。并且只需一个扳手就能完成装夹作业。

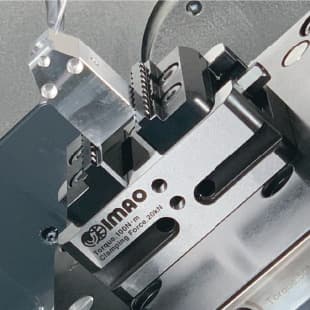

对心夹钳

专为一体成型加工设计的5轴加工中心&CNC圆转台用夹紧元件。

对心机构可以更效率的确定工件中心的位置。

产品详情页

1次装夹完成5面加工,实现原材料到成品的一步成型。通过对心机构,即使工件的尺寸发生变化,工件的中心始终处于同一位置。

本体体型小巧但拥有较大夹紧行程,工件尺寸发生变化也能灵活应对。

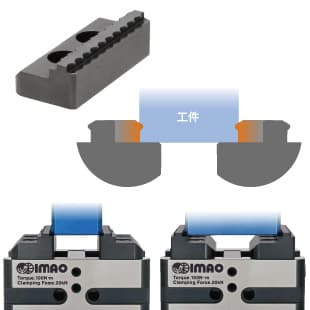

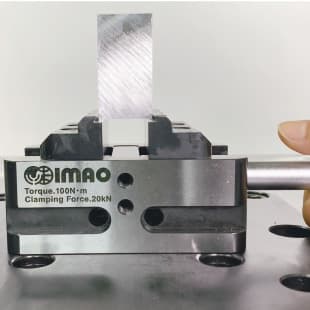

拥有提高夹紧效果的锯齿形夹口,可以咬合嵌入工件内,从而强力夹紧工件。并且夹口可以翻转使用,增加应对工件的尺寸。

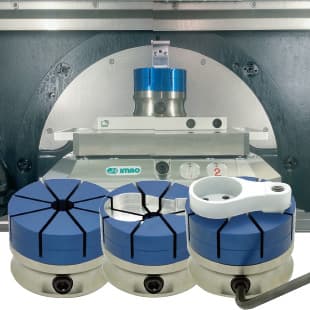

形状固定夹具

集成加工工序,擅长应对异形工件及薄壁型工件,可以实现无变形夹紧。

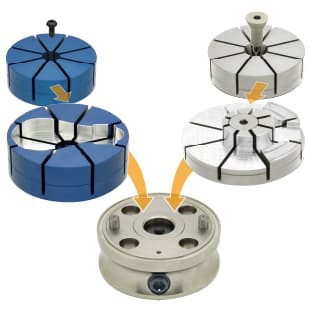

通过交换夹口,能实现外形夹紧或者内形夹紧。

产品详情页

工具工件形状自行加工夹口形状。仅需用扳手旋转180°以内,装夹效率更快。

夹口分为外形夹紧用(蓝色)和内形夹紧用(银色)2种类。

不同夹口自行加工成不同形状,可以更广泛的应对各种形状工件。

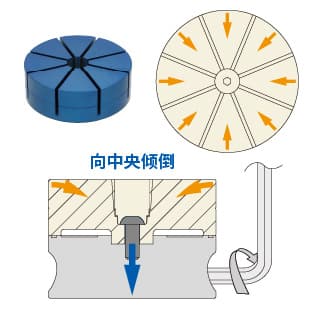

工件定芯及夹紧同时完成。8个方向同步夹紧的筒夹形式,即使只有少量夹紧余料,也能稳定完成夹紧工作。

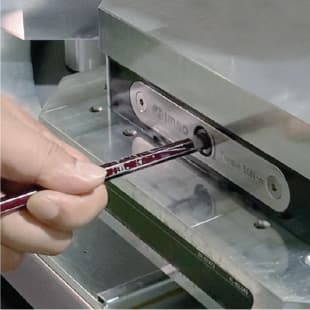

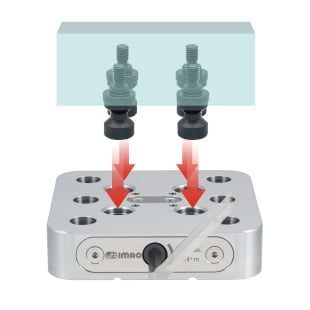

柔性定位基座

更快速更精准的定位夹紧一体化夹具交换系统。无需繁琐的定芯工作。

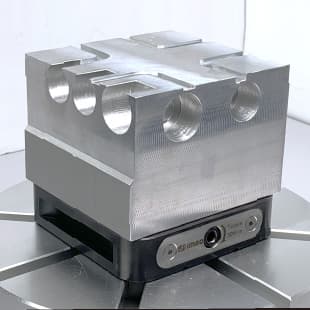

通过操作1处就可夹紧4处的强力夹紧器。通过下拉形式的夹紧方式避免干涉刀路,适用于5面同时加工。

产品详情页

扳手操作1处,旋转3圈半就能完成夹紧。

下拉式夹紧形式,无需担心刀路的干涉。夹紧力实现12kN。

下拉4处夹紧螺栓实现夹紧。重复定位精度实现5μm。
