形状固定夹具

“形状固定夹具”是应对复杂形状时夹口可换型自行加工类夹具。

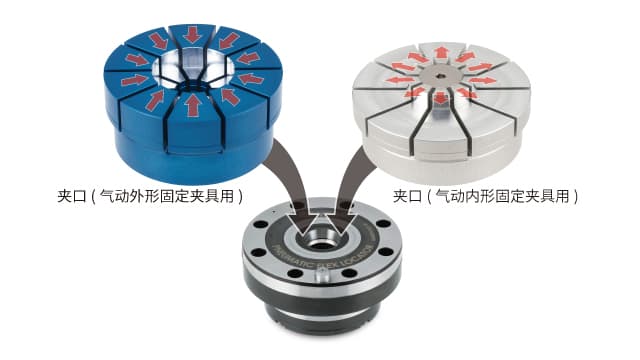

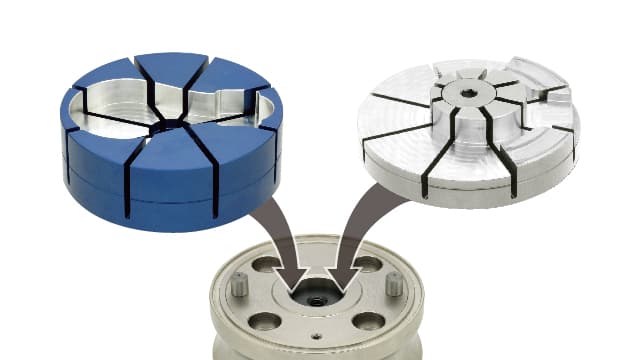

夹口可交换,是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工。

产品视频

※此视频非静音视频,播放时请注意音量等。

※此视频非静音视频,播放时请注意音量等。

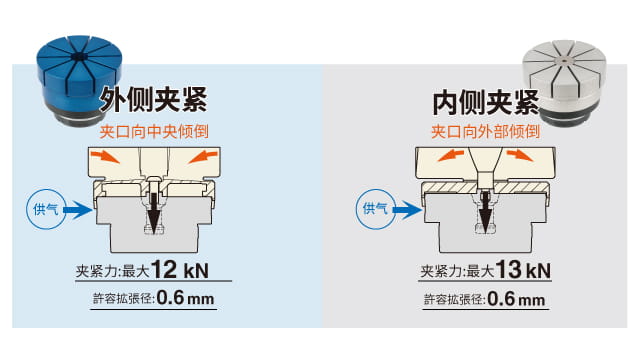

外形用

行程:直径0.3mm

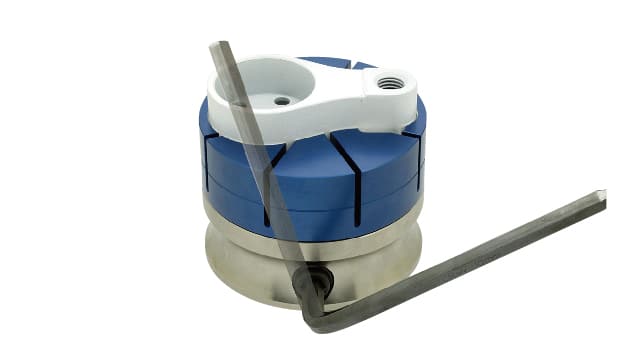

使用扳手进行拧紧,夹口的中央就会被拉紧,夹口从8个方向开始同时往中央收缩。

夹紧力

夹口直径 Max.夹紧力
φ65mm 4.5kN
φ90mm 7kN
φ120mm 10kN
φ160mm 12kN
  • 1.准备专用夹口

  • 2.夹口随工件形状加工

  • 3.安装工件

  • 4.扳手锁紧

内形用

行程:直径0.3mm

使用扳手进行拧紧,扩张螺栓就会被收紧,夹口从中央开始同时往8个方向扩张。

夹紧力

夹口直径 Max.夹紧力
φ65mm 4.5kN
φ90mm 7kN
φ120mm 10kN
φ160mm 10kN
  • 1.准备专用夹口

  • 2.夹口随工件形状加工

  • 3.安装工件

  • 4.扳手锁紧

使用示例

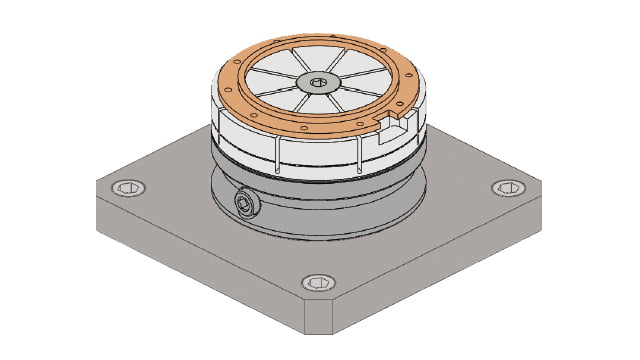

薄壁工件的夹紧
使用内形固定夹口

通过8等分夹口的设计可以分散夹紧时的应力,可以对应薄壁工件。
※ 参考夹具的能力线图,管理扭矩扳手的扭矩用于控制夹紧力。

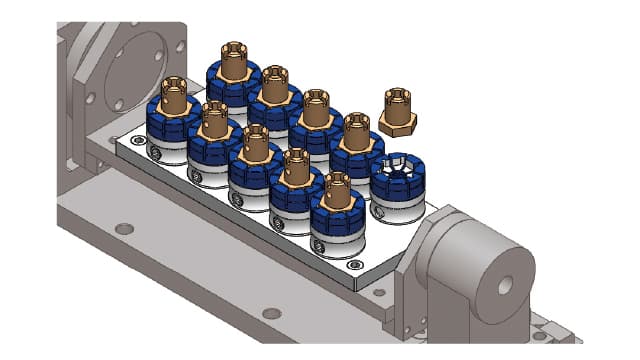

多工件同时装夹
使用外形固定夹口

简洁圆柱型设计,可以在有限的空间内配置多个夹具。

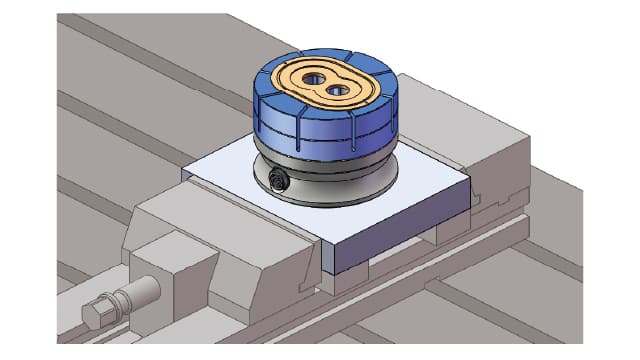

现有设备的组合使用
使用外形固定夹口

通过安装在底板上,无需拆除现有机床上配置的虎钳,就能对应异形工件的加工。

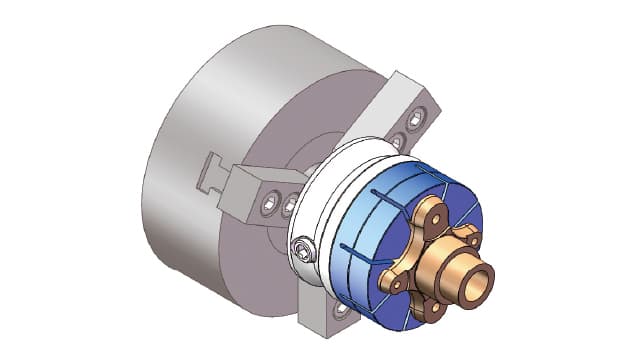

车床加工
使用外形固定夹口

卡盘比较难装夹的工件也能通过此夹具实现夹紧。

应用实例

用5轴加工中心同时加工多个工件!

由于夜间也能够继续加工,反应过来时工作已经完成了。

《近畿工业株式会社(Kinki Industrial Co., Ltd.)》
以液压缸零件为主的加工各种金属零件的公司。公司所在地为日本大阪府东大阪市。5轴加工中心以及最新CNC数控机床等,拥有种类齐全的机械设备和扎实的技术能力,为客户提供高品质的加工品。同时,超过80家合作企业所建构的企业网络可以根据客户的要求进行适合的材料选择,加工,组装,致力于建立综合型的“提案型企业”。

产品分类

CP125

形状固定夹具

CP126

夹口(外形固定夹具用)

CP127

夹口(内形固定夹具用)

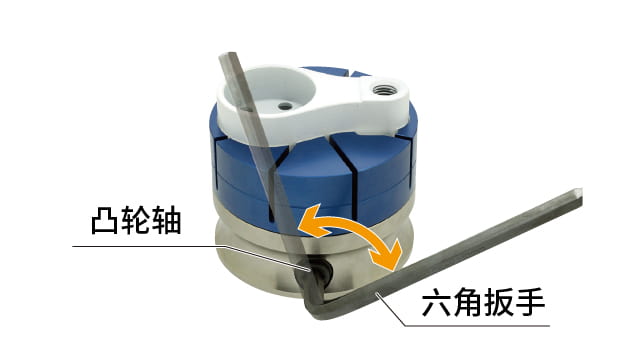

夹紧操作

拧紧凸轮轴大约90°就可完成夹紧。

重复定位精度
