Di bloccaggio rapido e posizionamento preciso per il cambio macchina!Morsetti di indicizzazione one-touch

I morsetti di indicizzazione One-Touch sono fissaggi rapidi con posizionamento preciso per la regolazione della posizione mediante scorrimento o rotazione.
Il contatto con superficie rastremata fornisce ripetibilità + / 0,05 e la marcatura ON / OFF e il clic eliminano l'errore umano.

Video dei prodotti

Caratteristiche

Bloccaggio rapido

Solo un quarto di giro della manopola

Operazione facile

Posizionamento della superficie rastremata

Nessun spazio grazie al Il contatto con superficie rastremata

Ripetibilità di localizzazione: +/- 0,05

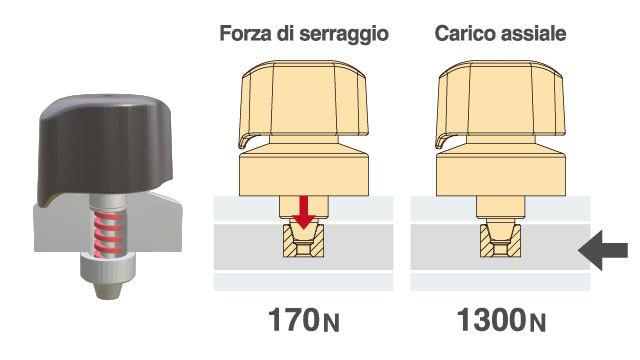

Elevata forza di serraggio e carico assiale consentito

Forza di serraggio 170N grazie al meccanismo di bloccaggio originale della camma

Nessuno spostamento per carico assiale

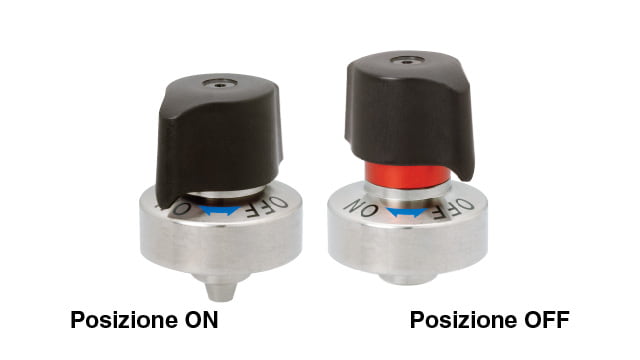

Sicurezza visibile

La manopola scatta durante il bloccaggio. (ON)

L'indicatore rosso mostra quando si sblocca. (OFF)

Altre caratteristiche

Stile flangiato o stile filettato

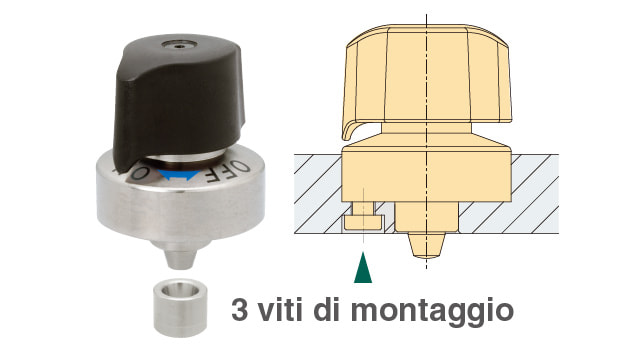

Stile flangiato

  • Montare dal lato posteriore del corpo.
  • La posizione della manopola può essere impostata nel posto desiderato.

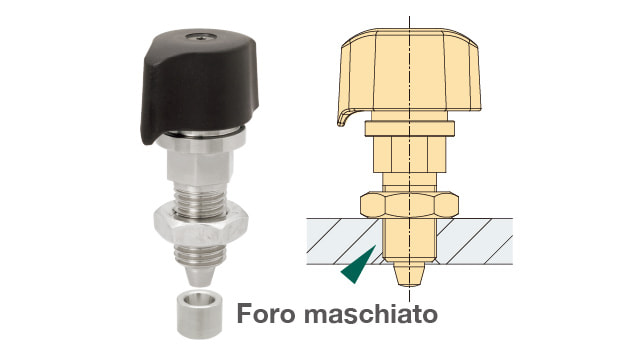

Stile filettato

  • Per il montaggio è necessario solo un foro maschiato.

Senza pressione della molla o con pressione della molla

Senza pressione della molla

  • Ruotare la manopola quando la boccola conica e il perno conico sono allineati.

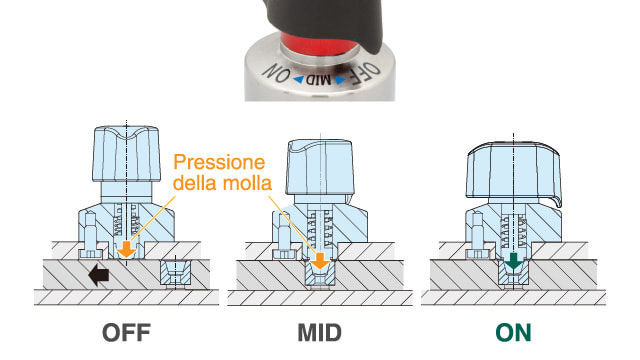

Con pressione della molla

  • Il perno conico viene spinto fuori dalla pressione della molla quando la boccola conica e il perno conico sono allineati. (OFF→MID)
  • Ruotare la manopola per il bloccaggio. (MID→ON)

Esempio Applicazione

Locating and clamping for sliding plate

Posizionamento e bloccaggio per piastra scorrevole

Posizionamento e bloccaggio per unità rotante

Posizionamento e bloccaggio per unità rotante

Posizionamento e bloccaggio per bracci aspiranti

Posizionamento e bloccaggio per bracci aspiranti

Posizionamento e bloccaggio per pallet rotanti

Posizionamento e bloccaggio per pallet rotanti
