内径固定夹具
“内径固定夹具”是在切削加工用夹具之中，可利用工件内孔来进行夹紧的夹具部件。
夹具操作时，夹口部向外扩张从而夹紧工件内径。同时因只对工件内侧进行夹紧，可避免加工刀具的干涉，非常适合在夹紧加工内容很多的工件时或是多件装夹时使用。
“内径固定夹具”可根据粗加工、精加工等工序进行选择，广泛应用于铝加工、钢铁加工等多个领域。
您是否有以下烦恼？
- 担心刀具和夹具之间的干涉
- 希望实现多件装夹，但夹紧部件占用空间大，无法放置更多工件
- 难以夹紧薄壁工件
以上问题，使用“内径固定夹具”即可解决！
担心刀具和夹具之间的干涉
加工工件上表面或侧面时，使用上压式或侧推式的夹具会导致加工刀具和夹具产生干涉。此时为了避免干涉，就需要增加加工工序。
IMAO的“内径固定夹具”因其可对工件内径强力夹紧，工件上表面及侧面都无需配置夹紧部件即可夹紧工件。无需担心夹具干涉即可在同一工序完成加工，从而减少加工工序。

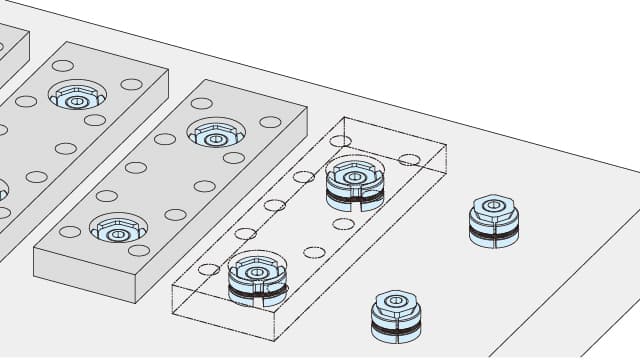

希望实现多件装夹，但夹紧部件占用空间大，无法放置更多工件
在加工空间内放置更多工件，并尽可能一次加工更多工件，从而可提高生产性。然而，由于夹紧部件占用空间大，无法放置预期数量的工件。
IMAO的“内径固定夹具”因采用了从工件内侧夹紧的袖珍构造，可在有限加工空间中配置更多工件。

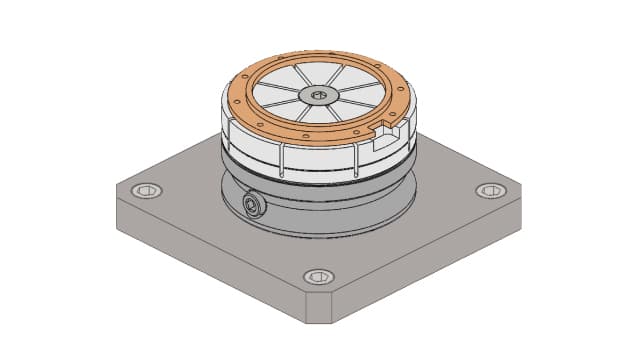

难以夹紧薄壁工件
在夹紧圆柱形工件时，可以使用三爪卡盘等装置，但可能出现夹紧力偏差，从而导致夹紧变形。
尤其是在对薄壁工件夹紧时很容易发生夹紧变形。
IMAO的“内径固定夹具”可通过分割的夹口分散夹紧工件时产生的应力，从而均等夹紧工件内径，因此可防止薄壁工件的夹紧变形。
此外还有以下特色产品

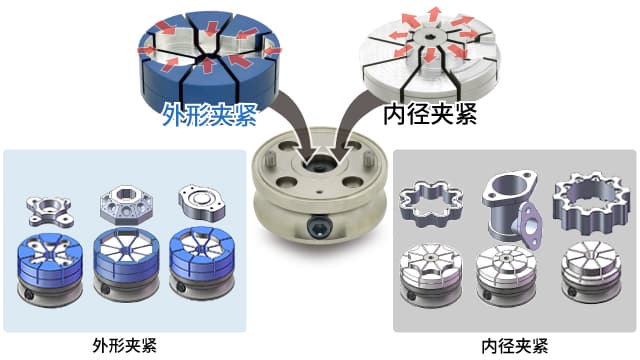

通过交换夹口来实现内侧或外侧夹紧的“形状固定夹具”
“形状固定夹具”是应对复杂形状时夹口可换型自行加工类夹具。夹口可交换，是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工，也可用于车床加工。

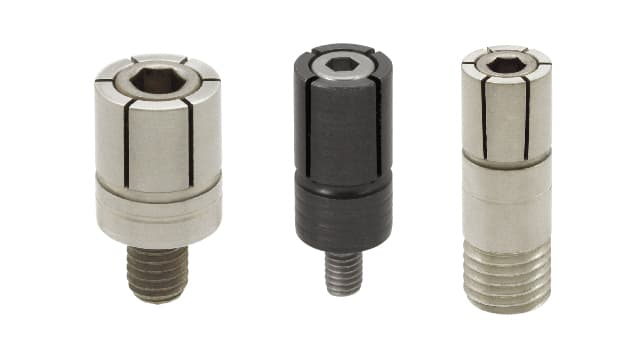

定位及固定同时进行的扩张销
扩张销在插入工件后，通过紧固上方的螺栓使销上的开槽部扩张，从而从内侧夹紧工件。
重复定位精度±0.01实现高精度定位。

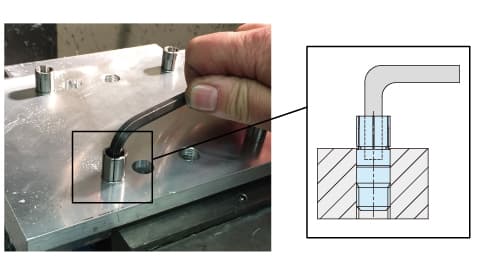

在底板上安装扩张销。
紧固扩张销上方的螺栓即可从内侧夹紧工件。

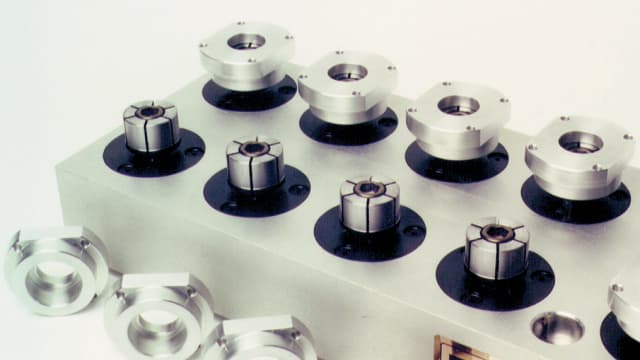

应用实例
合金钢的上表面加工
铝材的上表面・侧面加工
产品视频
内径固定夹具(长行程型) CP130
内径固定夹具 MBID
内径固定夹具(小型) CP131
产品
行程大，适用于铸造孔・粗加工孔的内径固定夹具
可根据需要内径自行加工，适用于高精度孔的内径固定夹具
