圆柱型下拉式夹具 常见相关产品问题

大约旋拧三圈扳手就能夹紧、松开。

(CP150, CP151, CP152 -16***等型号需要旋拧约3圈半。)

以容许紧固扭矩进行了夹紧、松开的耐久性测试。

产品的耐久性测试结果如下,请以此为依据考虑。

类型 耐久性测试结果
CP150 约完成3万次
CP151
CP152

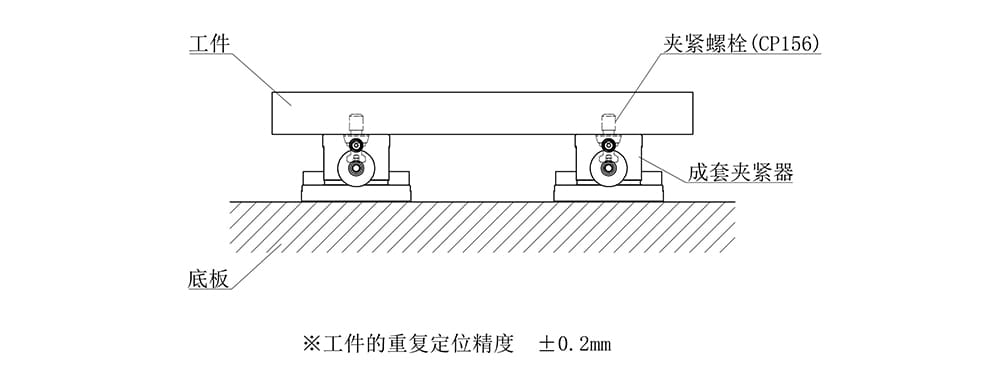

只使用夹紧螺栓(CP156)的情况时,重复定位精度为大约±0.2mm(不是保证值,请作为参考值使用)。

需要高精度的定位精度时,请使用圆锥夹紧螺栓(基准型,菱型)。

成套夹紧器可以复数个连接使用。

从精度和强度两方面考虑,两个成套夹紧器堆叠使用为最佳状态。
连接部通过使用圆锥夹紧螺栓(CP155-L)可以获得高精度的定位效果。
通过在连接部使用夹紧螺栓(CP158)能够获得更高的垫高效果,但重复定位精度会略微降低。

本产品是通过圆锥面和就位面的两面拘束从而进行夹紧的产品。

夹紧螺栓向下拉紧并贴紧板。

请注意,材料的强度较低时可能会使工件变形或者螺纹孔破损。
(存在通过增强螺纹孔强度的使用示例,请作参考。)

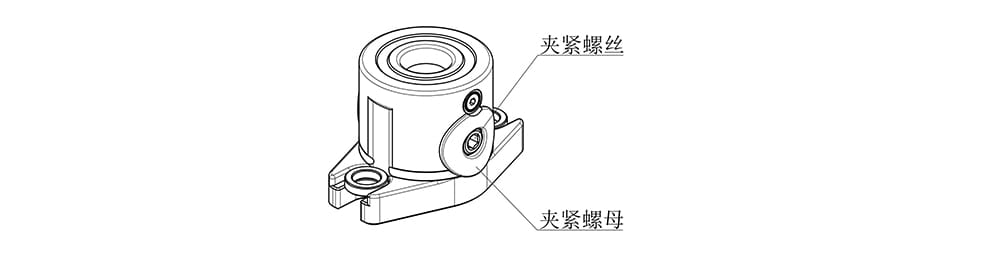

夹紧螺母和夹紧螺丝是本产品的主要部件,本公司不单独销售零部件。

如果产品存在问题,请向本公司咨询。
