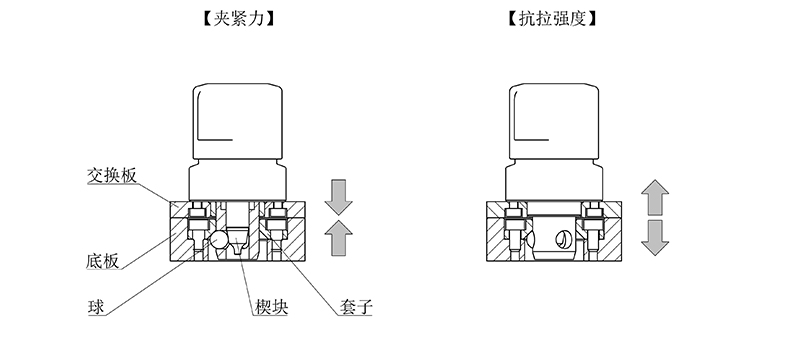

夹紧力是指由楔块推出的球接触套子内侧的圆锥形表面从而拉动板的力。
当以大于夹紧力的力拉动时，在板与板之间会产生可保持0.1mm间隙的保持力。
抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。(当以大于夹紧力的力拉动时，在板与板之间会产生间隙，但是楔块可以使间隙最小化。)
请以下记的产品技术数据为依据考虑。
| 型号 | 夹紧力(N) | 保持力(N) | 抗拉强度(N) |
|---|---|---|---|
| QCWESA1227-16S | 1000 | 2500 | 4000 |
| QCWESA1636-20S | 2000 | 5000 | 8000 |
产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。
请客户根据自身使用条件考虑安全系数。
| 型号 | 剪切强度(N) | 抗拉强度(N) |
|---|---|---|
| QCWESA1227-16S | 10000 | 4000 |
| QCWESA1636-20S | 15000 | 8000 |
下押力是为了将锁紧器的销子插入凸轮套所需要的力。
旋钮的下押力和操作扭矩请参照下表。（扭矩会有差异。）
| 型号 | 旋钮下压力(N) |
|---|---|
| QCWESA1227-16S | 6.6 |
| QCWESA1636-20S | 7.2 |
在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。
产品的耐久性测试结果如下。但基于客户使用条件耐久性会发生变化，因此请将其视为参考值而非保证值。
| 型号 | 耐久性测试结果 |
|---|---|
| QCWESA1227-16S QCWESA1636-20S |
约完成3万次 |
可以使用。
在侧面安装的情况下，根据工件的重量（力矩载荷）会有间隙。在悬挂使用时，如果工件重量超过夹紧力，则会有间隙。（请参照下表。）
| 型号 | 夹紧力(N) | 剪切强度(N) | 抗拉强度(N) |
|---|---|---|---|
| QCWESA1227-16S | 1000 | 10000 | 4000 |
| QCWESA1636-20S | 2000 | 15000 | 8000 |
在侧面安装或悬挂时，请采取足够的安全措施。

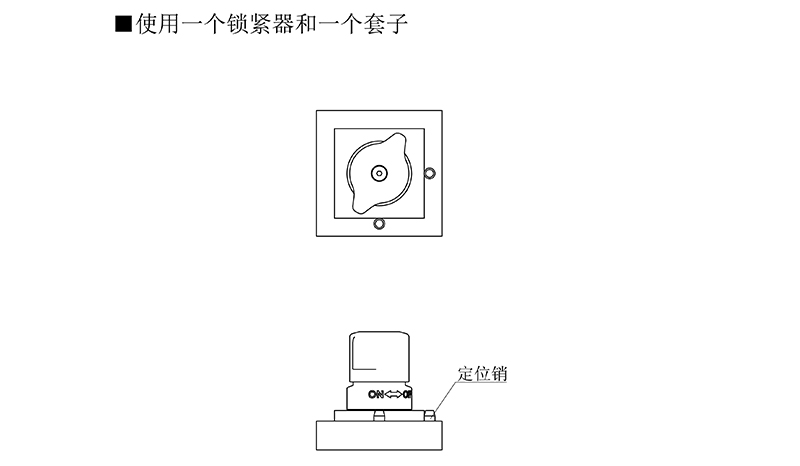

可以单独使用。但是为了防止板旋转，建议组合销子一起使用。
在未满6mm的薄板上使用时，若根据板厚客户自行制作垫圈则可以使用。
但因强力型的夹紧力很大，安装板可能会发生扭曲或变形。在未满6mm的薄板上使用时请注意。
因有高夹紧力和楔块构造，即使是有振动的地方也可防止晃动。
但并没有在所有振动条件下进行过验证测试，请在进行实际测试后判断是否可以使用。
本产品非防尘、防水式样。
粉尘或水浸入内部可能会导致产品动作不畅或部件损坏。请客户根据需要自行设置盖罩，实行防尘、防水对策。
由于夹紧力限制，无法适用于载荷大的重切削，可用于轻切削用途。
轻切削是指使用小径铣刀进行精加工或小径钻头进行钻孔、及针对铝、树脂等切削性能优良的材料进行加工。
作为切削加工用夹具使用时，请十分注意进给速度、旋转数、切深等切削条件。
若切削抵抗超过夹紧力，可能会发生工件的加工偏差或加工精度下降的情况。
本产品的旋钮为防止振动造成的脱落，使用防松螺栓固定。敝司在设计时没有考虑过旋钮的拆卸或更换，因此并不建议。
若客户自行变更或更换旋钮，产品保修可能失效，请注意。
且当旋钮直径变大时操作扭矩也会增加，可能会造成内部部件的损坏，请注意。
