快速锁紧 内孔型锁紧器 常见相关产品问题

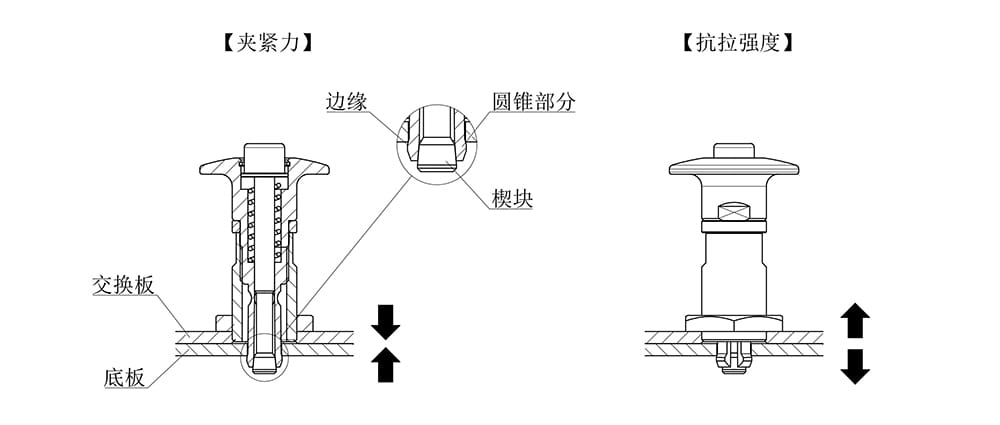

夹紧力是指轴向力，当通过楔块扩张的圆锥面碰到安装孔的边缘时，使两块板紧密接触。

当以大于夹紧力的力拉动时，在板与板之间会产生可保持0.1mm间隙的保持力。

抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。

请以下记的产品技术数据为依据考虑。

可以在施加偏置载荷（力矩载荷）的场合使用。

关如何计算施加于产品的载荷、间隙的产生以及关于产品损坏的注意事项，请参阅以下PDF文件。

产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。

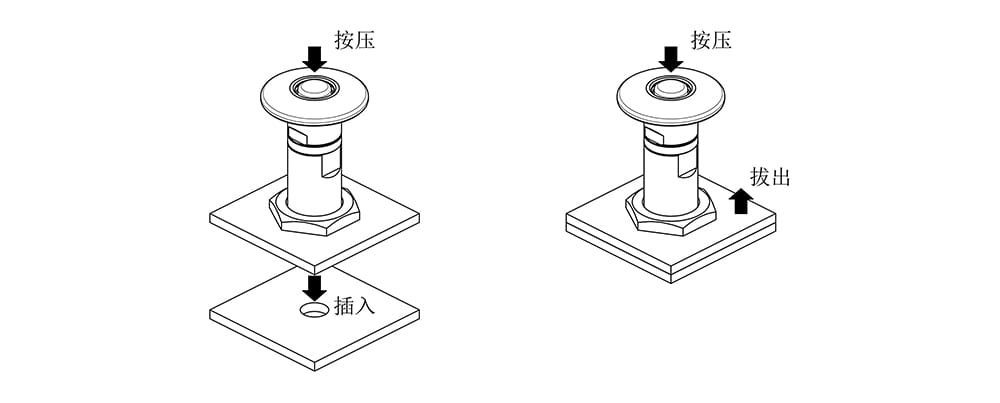

夹紧时，按住按钮并将其插入安装孔，然后松开按钮进行夹紧。 松开时，再次按下按钮的同时拔出锁紧器。

有关按下按钮的力，请参照下表。（数值会有差异。）

在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。

产品的耐久性测试结果如下，请以此为依据考虑。

该产品在设想上不能够夹住板类工件，因此无法如此使用。

可以使用。

在侧面安装的情况下，根据工件的重量（力矩载荷）会有间隙。在悬挂使用时，如果工件重量超过夹紧力，则会有间隙。（请参照下表。）

在侧面安装或悬挂时，请采取足够的安全措施。

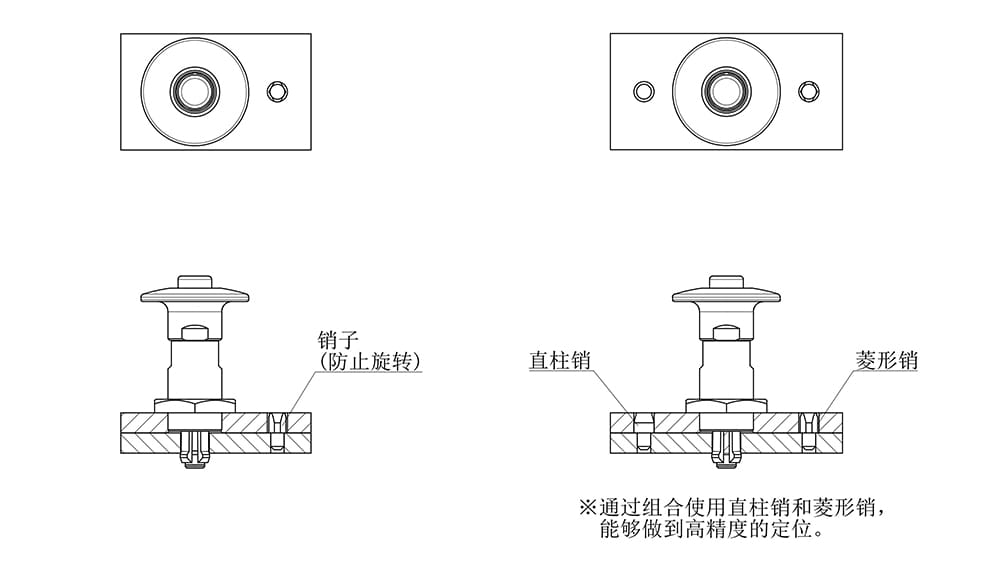

可以使用。但是为了防止板旋转，建议组合销子一起使用。
