快速锁紧 自锁式按钮型锁紧器 常见相关产品问题

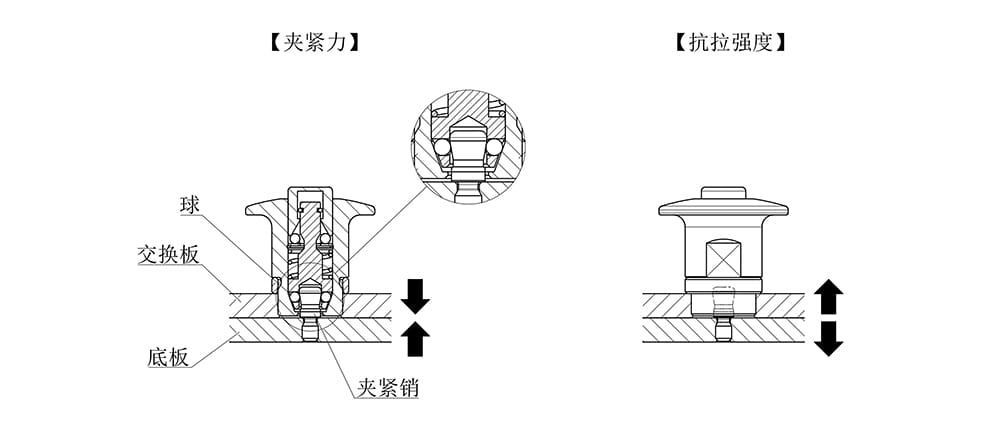

夹紧力是指四个球抓住夹紧销从而拉动板的力。

当以大于夹紧力的力拉动时，在板与板之间会产生可保持0.1mm间隙的保持力。

抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。 （以大于夹紧力的力拉动时，在板与板之间会产生间隙，但由于楔块构造，可使间隙维持在最小限度。）

请以下记的产品技术数据为依据考虑。

可以在施加偏置载荷（力矩载荷）的场合使用。

关如何计算施加于产品的载荷、间隙的产生以及关于产品损坏的注意事项，请参阅以下PDF文件。

产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值

本产品不通过按钮操作，而是通过把夹紧器推入销子完成夹紧。松开时，在按下按钮的同时取下夹紧器。

有关按下按钮的力，请参照下表。（数值会有差异。）

在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。产品的耐久性测试结果如下，请以此为依据考虑。

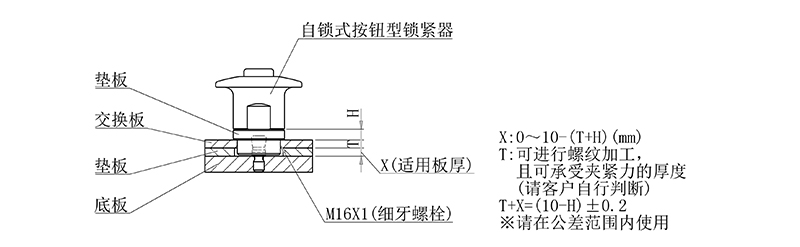

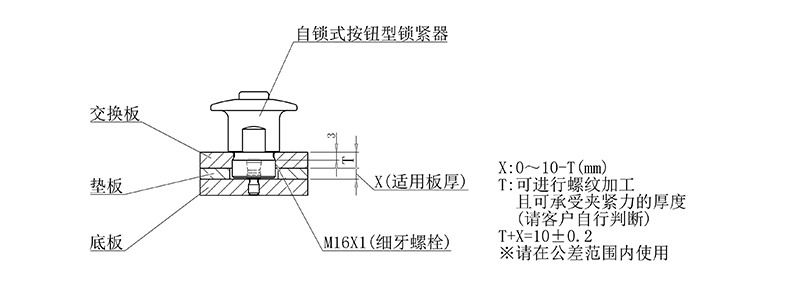

当被夹紧的板类工件与安装锁紧器的板厚度为下图T尺寸（公差±0.2)的范围内时可使用。

但由于夹紧板类工件会导致锁紧器安装板变薄，因此建议以在使用上无障碍的厚度作为T尺寸。

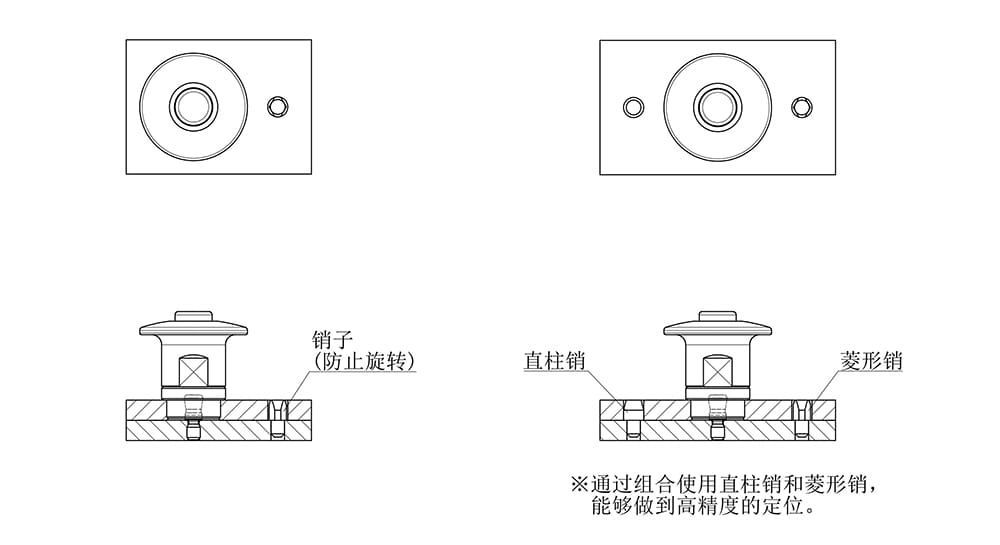

可以单独使用。但是为了防止板旋转，建议组合销子一起使用。
