快速锁紧 锥销抓紧型锁紧器 常见相关产品问题

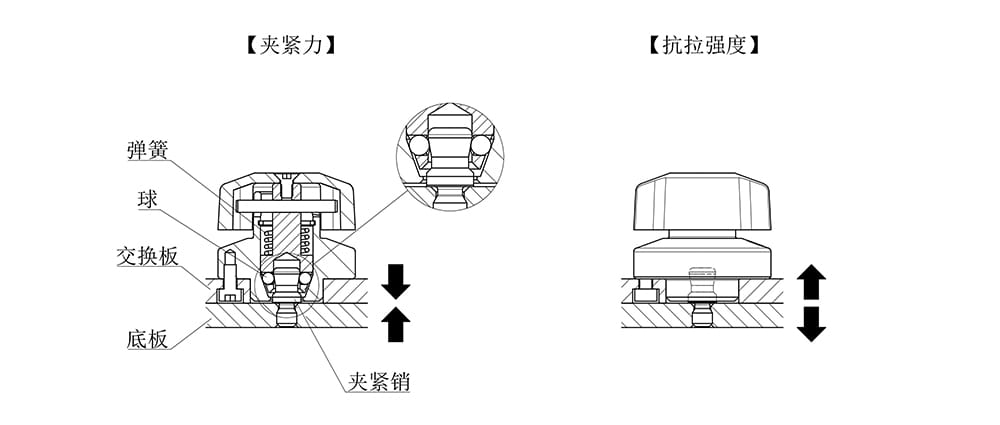

夹紧力是指四个球抓住夹紧销从而拉动板的力。

当以大于夹紧力的力拉动时，在板与板之间会产生可保持0.1mm间隙的保持力。

抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。（以大于夹紧力的力拉动时，在板与板之间会产生间隙，但由于楔块构造，可使间隙维持在最小限度。）

请以下记的产品技术数据为依据考虑。

可以在施加偏置载荷（力矩载荷）的场合使用。

关如何计算施加于产品的载荷、间隙的产生以及关于产品损坏的注意事项，请参阅以下PDF文件。

产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。

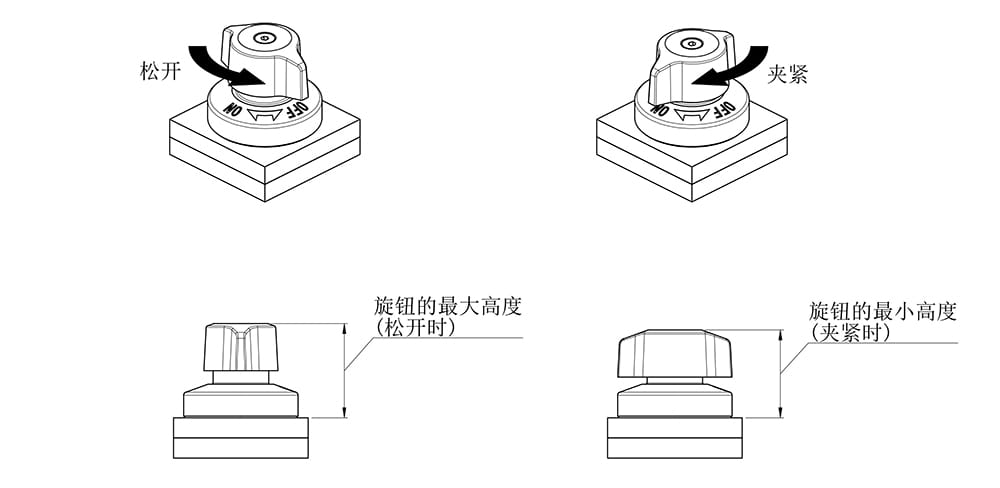

夹紧时，构造上旋钮会被弹簧向下拉，因此旋钮的操作扭矩仅需一点点而已。在夹紧和松开的时候，旋钮高度会发生变化。

有关操作扭矩和旋钮高度，请参照下表。（扭矩会有差异。）

※操作扭矩是指将旋钮从ON扭到OFF时的值。
（从OFF扭到ON的操作扭矩的值比从ON扭到OFF的值小。）

在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。产品的耐久性测试结果如下，请以此为依据考虑。

如果在锁紧状态下垂直提起旋钮，则锁紧状态将被解除，请勿如此操作。

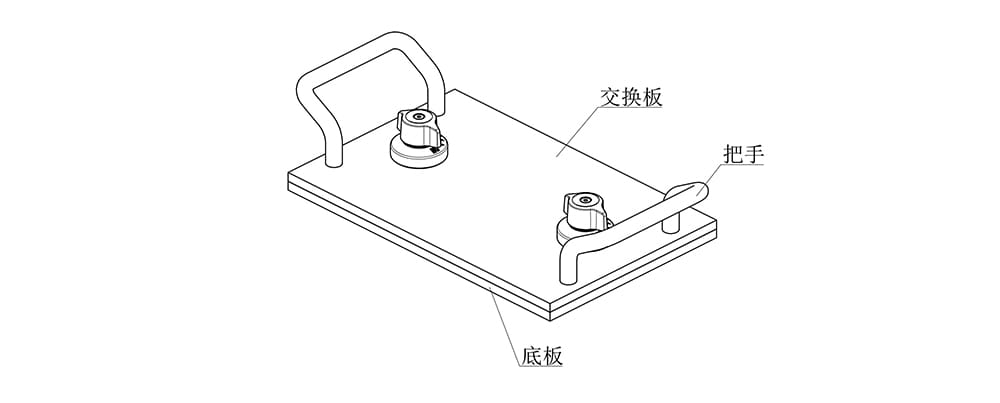

切换交换板时，建议安装单独的把手以进行装卸。

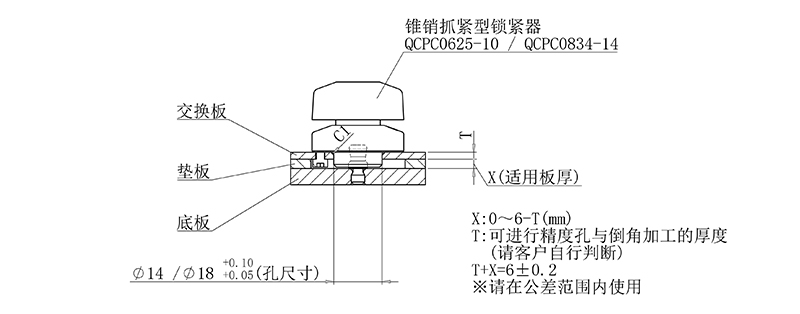

当被夹紧的板类工件与安装锁紧器的板厚度为下图T尺寸（公差±0.2)的范围内时可使用。

但由于夹紧板类工件会导致锁紧器安装板变薄，因此建议以在使用上无障碍的厚度作为T尺寸。

可以通过利用另售品的垫圈，使其能够在3mm以上，未满6mm的板上使用。

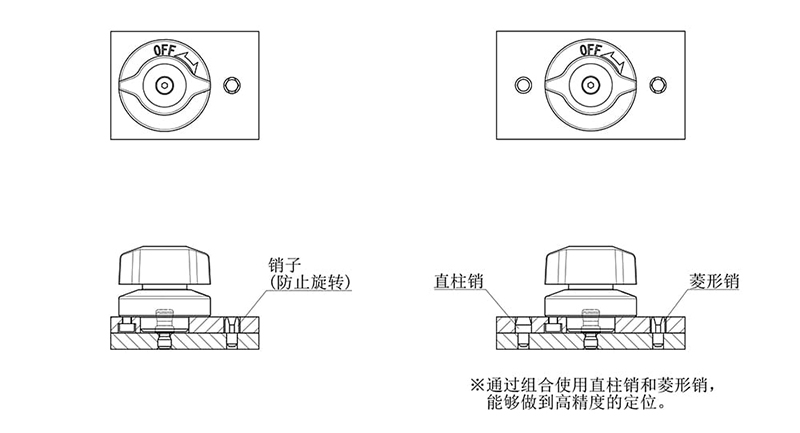

可以单独使用。但是为了防止板旋转，建议组合销子一起使用。
