快速锁紧 楔型锁紧器 常见相关产品问题

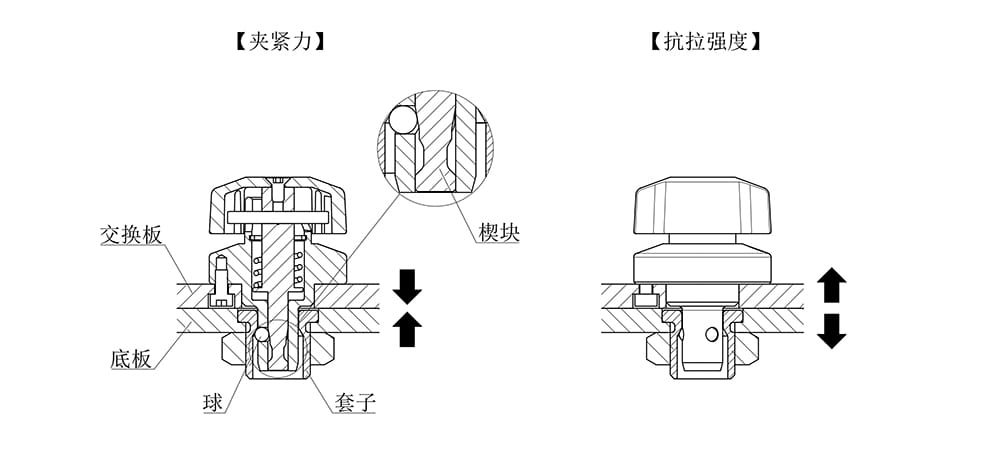

夹紧力是指由楔块推出的球接触套子内侧的圆锥形表面从而拉动板的力。

当以大于夹紧力的力拉动时，在板与板之间会产生可保持0.1mm间隙的保持力。

抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。（以大于夹紧力的力拉动时，在板与板之间会产生间隙，但由于楔块构造，可使间隙维持在最小限度。）

请以下记的产品技术数据为依据考虑。

可以在施加偏置载荷（力矩载荷）的场合使用。

关如何计算施加于产品的载荷、间隙的产生以及关于产品损坏的注意事项，请参阅以下PDF文件。

产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。

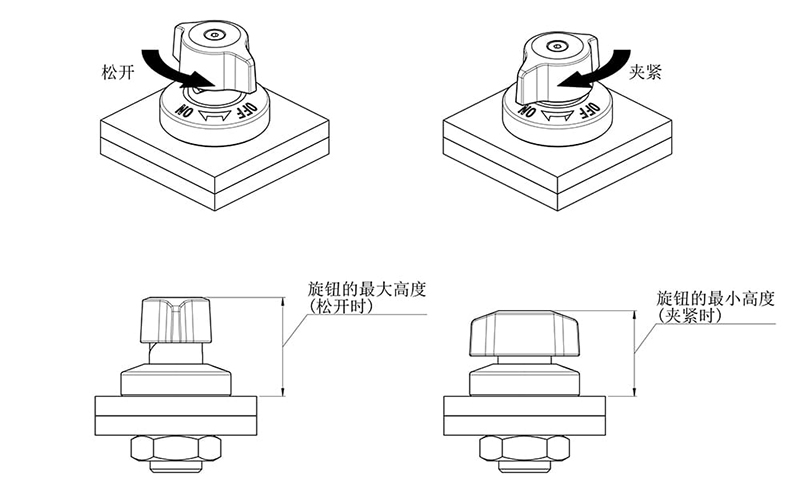

夹紧时，构造上旋钮会被弹簧向下拉，因此旋钮的操作扭矩仅需一点点而已。在夹紧和松开的时候，旋钮高度会发生变化。

有关操作扭矩和旋钮高度，请参照下表。（扭矩会有差异）

※操作扭矩是指将旋钮从ON扭到OFF时的值。（从OFF扭到ON的操作扭矩的值比从ON扭到OFF的值小。）

在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。

产品的耐久性测试结果如下，请以此为依据考虑。

如果在锁紧状态下垂直提起旋钮，则锁紧状态将被解除，请勿如此操作。

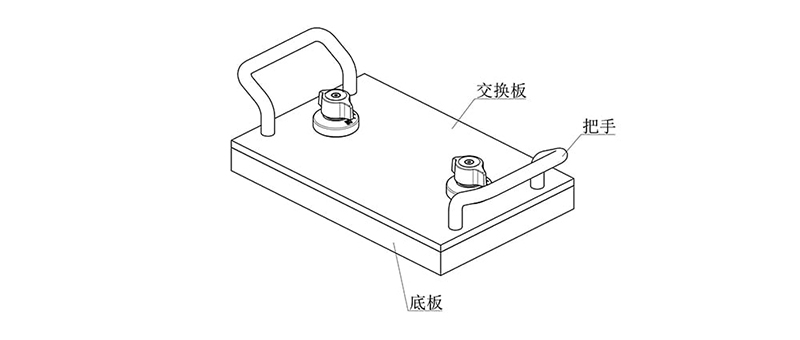

切换交换板时，建议安装单独的把手以进行装卸。

当被夹紧的板类工件与安装锁紧器的板厚度为产品目录T尺寸（公差±0.2)的范围内时可使用。

但由于夹紧板类工件会导致锁紧器安装板变薄，因此建议使用能够进行精密孔加工和倒角加工的厚度作为T尺寸。

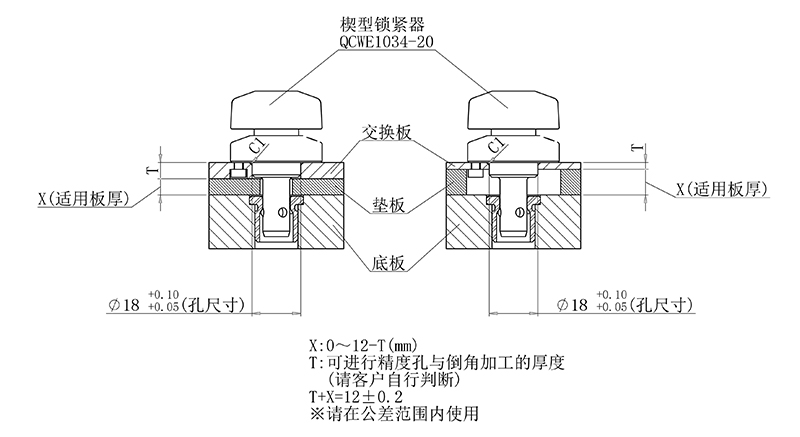

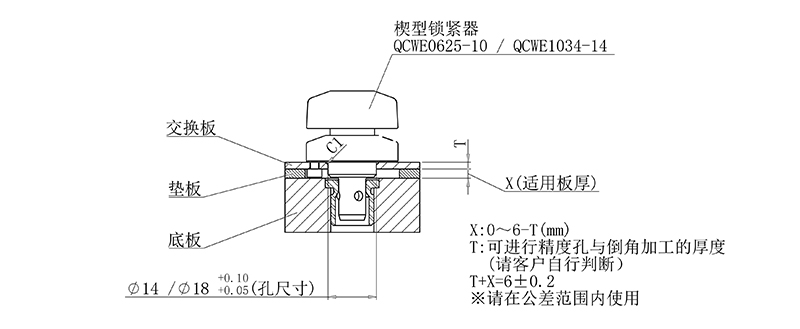

根据所选用锁紧器型号，其安装侧的厚度尺寸会有所不同，请参考下图。

可以使用。

在侧面安装的情况下，根据工件的重量（力矩载荷）会有间隙。在悬挂使用时，如果工件重量超过夹紧力，则会有间隙。（请参照下表。）

在侧面安装或悬挂时，请采取足够的安全措施。

可以通过利用另售品的垫圈，使其能够在3mm以上，未满6mm的板上使用。

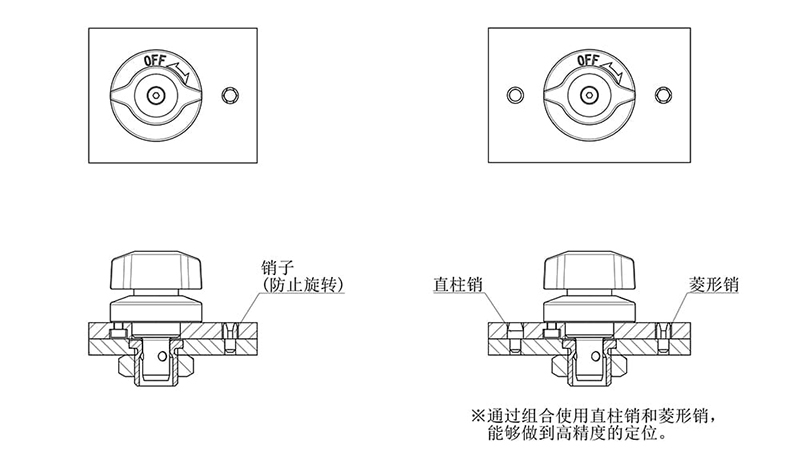

可以单独使用。但是为了防止板旋转，建议组合销子一起使用。
