快速锁紧 转拇指型锁紧器(强力型) 常见相关产品问题

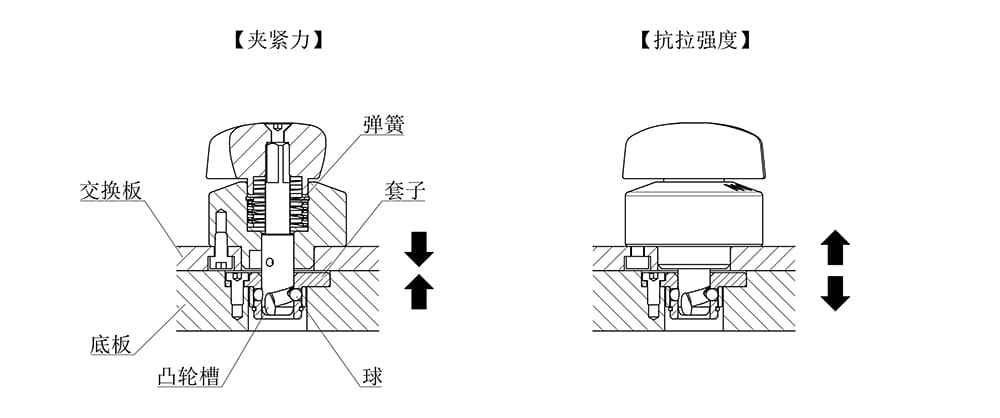

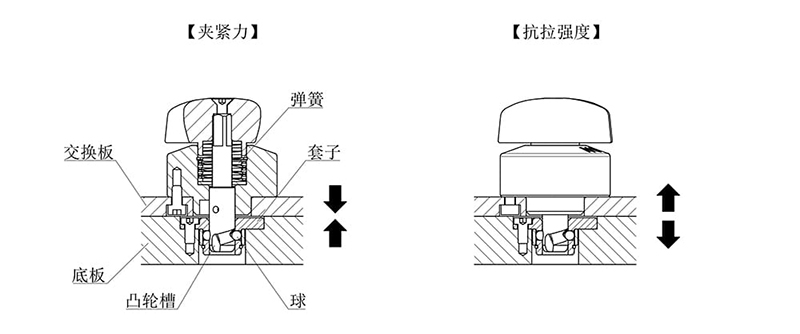

夹紧力是指凸轮套内的球延本体的槽运动以压缩弹簧从而拉动板的力。抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。(当以大于夹紧力的力拉动时，在板与板之间会产生间隙。)
请以下记的产品技术数据为依据考虑。
| 规格 | 夹紧力(N) | 抗拉强度(N) | Max.间隙(mm) | |
|---|---|---|---|---|
| QCTH QCTH-S QCTHL-S QCTH-SUS QCTHH |
0525-10 | 60 | 1200 | 1.5 |
| 0834-14 | 90 | 2600 | 1.2 | |
| 0834-20 | ||||
| QCTHA | 0525-10 | 60 | 1200 | 0.7 |
| 0834-14 | 90 | 400 | 1.1 | |
| QCTHA-S QCTHA-SUS |
0525-10 | 60 | 1200 | 0.7 |
| 0834-14 | 90 | 1.1 | ||
| QCTHS QCTHS-S |
0825-20 | 250 | 1100 | 1.0 |
| 0834-20 | 400 | 1600 | 1.5 | |
| QCTHSA QCTHSA-S |
0825-20 | 250 | 1600 | 1.2 |
| 0834-20 | 400 | |||
产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。
| 规格 | 剪切强度(N) | 抗拉强度(N) | |
|---|---|---|---|
| QCTH QCTH-S QCTHL-S QCTH-SUS QCTHH |
0525-10 | 1800 | 1200 |
| 0834-14 | 3200 | 2600 | |
| 0834-20 | |||
| QCTHA | 0525-10 | 1800 | 1200 |
| 0834-14 | 3200 | 400 | |
| QCTHA-S QCTHA-SUS |
0525-10 | 1800 | 1200 |
| 0834-14 | 3200 | ||
| QCTHS QCTHS-S |
0825-20 | 4800 | 1100 |
| 0834-20 | 1600 | ||
| QCTHSA QCTHSA-S |
0825-20 | 3000 | 1600 |
| 0834-20 | |||
操作扭矩是指将旋钮转到ON/OFF位置所需的扭矩。
有关操作扭矩，请参照下表。（扭矩会有差异。）
| 规格 | 操作扭矩(N･m) | |
|---|---|---|
| QCTH QCTH-S QCTHL-S QCTH-SUS QCTHH |
0525-10 | 0.4 |
| 0834-14 | 0.5 | |
| 0834-20 | ||
| QCTHA QCTHA-S QCTHA-SUS |
0525-10 | 0.4 |
| 0834-14 | 0.5 | |
| QCTHS QCTHS-S |
0825-20 | 0.6 |
| 0834-20 | 1 | |
在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。
产品的耐久性测试结果如下，请以此为依据考虑。
| 类型 | 耐久性测试结果 |
|---|---|
| QCTH | 约完成3万次 |
| QCTH-S | |
| QCTHL-S | |
| QCTH-SUS | |
| QCTHH | |
| QCTHA | |
| QCTHA-S | |
| QCTHA-SUS | |
| QCTHS | |
| QCTHS-S | |
| QCTHSA | |
| QCTHSA-S |

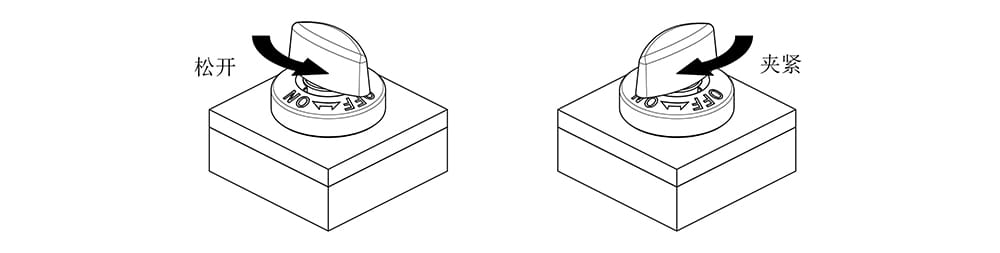

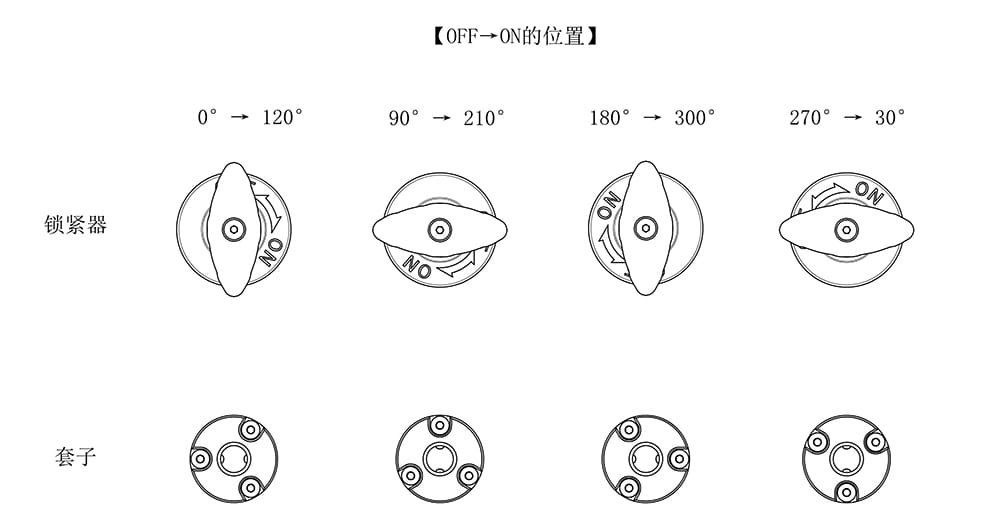

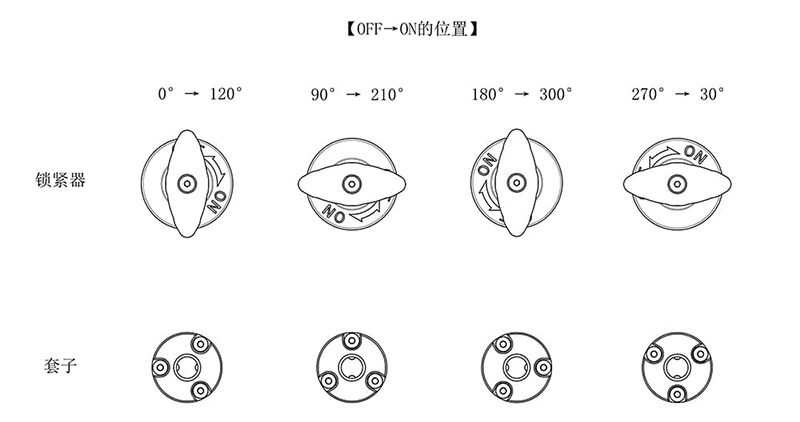

锁紧器的开/关位置由锁紧器和套子的安装方向决定。
有关安装方向，请参照下图。
可以使用。
在侧面安装的情况下，根据工件的重量（力矩载荷）会有间隙。在悬挂使用时，如果工件重量超过夹紧力，则会有间隙。（请参照下表。）
| 规格 | 夹紧力(N) | 剪切强度(N) | 抗拉强度(N) | Max.间隙(mm) | |
|---|---|---|---|---|---|
| QCTH QCTH-S QCTHL-S QCTH-SUS QCTHH |
0525-10 | 60 | 1800 | 1200 | 1.5 |
| 0834-14 | 90 | 3200 | 2600 | 1.2 | |
| 0834-20 | |||||
| QCTHA | 0525-10 | 60 | 1800 | 1200 | 0.7 |
| 0834-14 | 90 | 3200 | 400 | 1.1 | |
| QCTHA-S QCTHA-SUS |
0525-10 | 60 | 1800 | 1200 | 0.7 |
| 0834-14 | 90 | 3200 | 1.1 | ||
| QCTHS QCTHS-S |
0825-20 | 250 | 4800 | 1100 | 1.0 |
| 0834-20 | 400 | 1600 | 1.5 | ||
| QCTHSA QCTHSA-S |
0825-20 | 250 | 3000 | 1600 | 1.2 |
| 0834-20 | 400 | ||||
在侧面安装或悬挂时，请采取足够的安全措施。

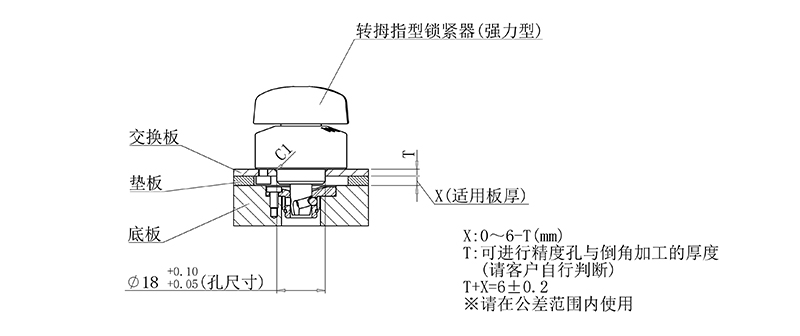

可以通过利用另售品的垫圈，使其能够在3mm以上，未满6mm的板上使用。

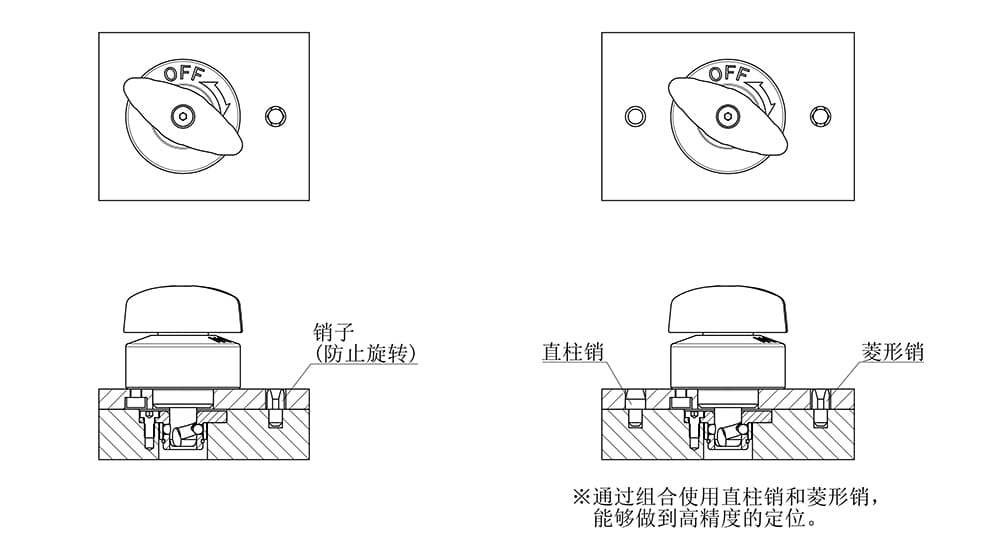

垫板可以单独使用。但是为了防止板旋转，建议组合销子一起使用。

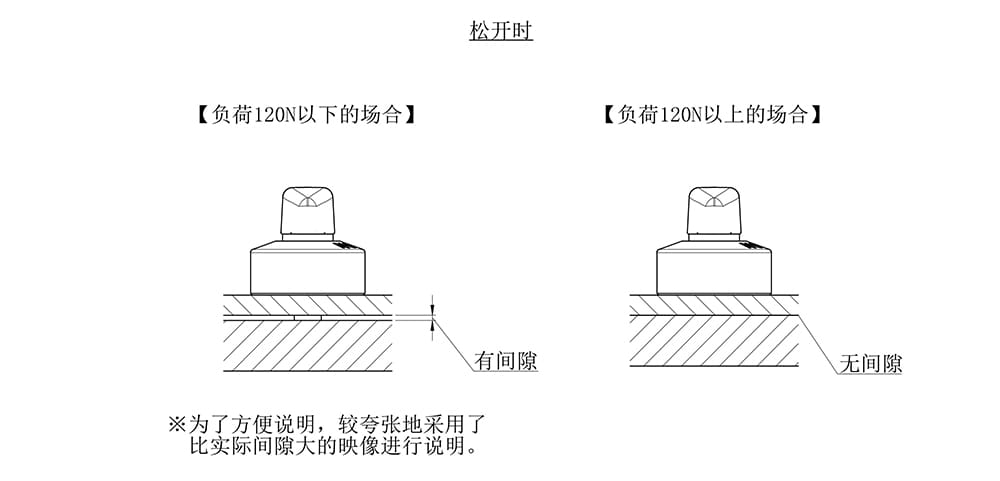

如果施加在一个锁紧器上的负载为120N以下，则在松开锁紧器时会有间隙。当操作并夹紧旋钮时，内部弹簧会被压缩，并且两块板会相互贴合。
如果没能帮您解决您的问题，请联系日本株式会社今尾上海代表处(shanghai@imao-cn.com)。
