快速锁紧 转拇指型锁紧器(收销式) 常见相关产品问题

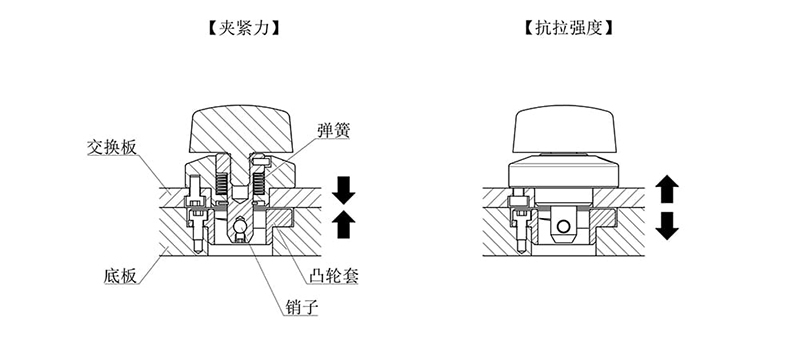

夹紧力是指销子碰到凸轮套内部的凸轮表面以压缩弹簧从而拉动板的力。
本产品为弹簧夹紧构造，当以大于夹紧力的力拉动时，在板与板之间会产生间隙，因此请将保持力等同于夹紧力来考虑。

抗拉强度是指交换板从底板拉出时锁紧器可以承受的Max.载荷重量。

请以下记的产品技术数据为依据考虑。

可以在施加偏置载荷（力矩载荷）的场合使用。

关如何计算施加于产品的载荷、间隙的产生以及关于产品损坏的注意事项，请参阅以下PDF文件。

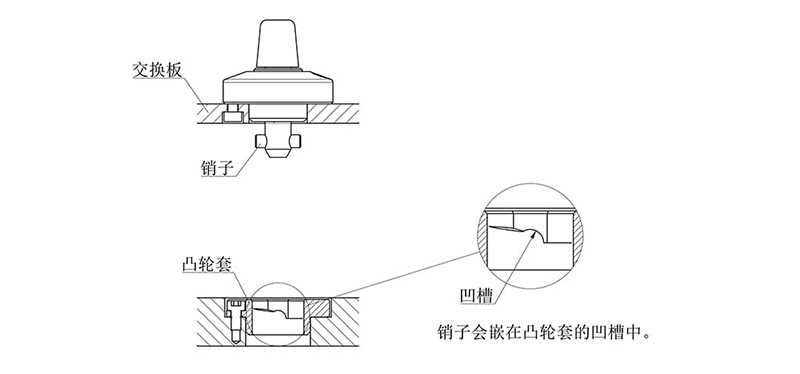

锁紧时，销子插入凸轮套子内部的凹槽中，因此不会因振动而松开所以可放心使用。

产品目录中的技术数据不是考虑安全系数的值，请当作是损坏时的数值。

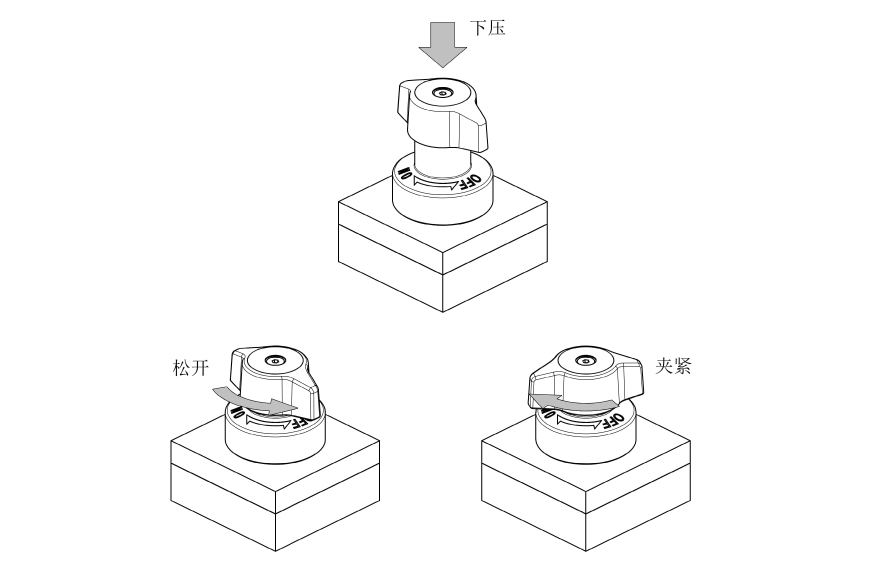

下压力是为了将锁紧器的销子插入凸轮套所需要的力。操作扭矩是指将旋钮旋至ON/OFF位置所需要的扭矩。

旋钮的下压力和操作扭矩请参照下表。（扭矩会有差异。）

在产品未承受载荷的状态下进行过安装，拆卸的耐久性测试。

产品的耐久性测试结果如下，请以此为依据考虑。

产品目录中列出的值没有错误。

由于内部结构和空间的原因，较小的类型具有较高强度的部位，因此强度值高于较大的类型。

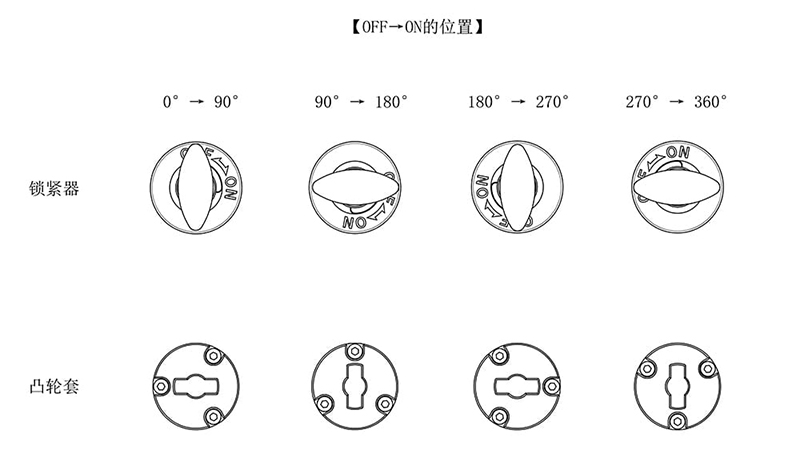

锁紧器的ON/OFF位置由锁紧器和凸轮套的安装方向决定。

有关安装方向，请参照下图。

可以使用。

在侧面安装的情况下，根据工件的重量（力矩载荷）会有间隙。在悬挂使用时，如果工件重量超过夹紧力，则会有间隙。（请参照下表。）

在侧面安装或悬挂时，请采取足够的安全措施。

可以通过利用另售品的垫圈，使其能够在3mm以上，未满6mm的板上使用。

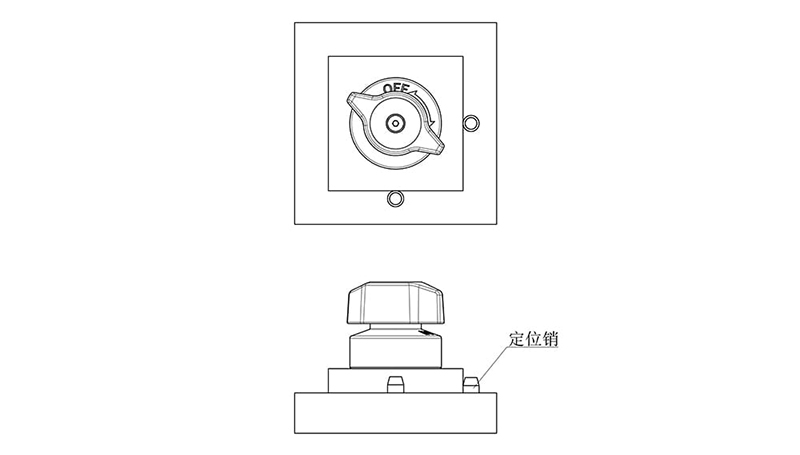

可以单独使用。但是为了防止板旋转，建议组合销子一起使用。
