外形固定夹具 常见相关产品问题

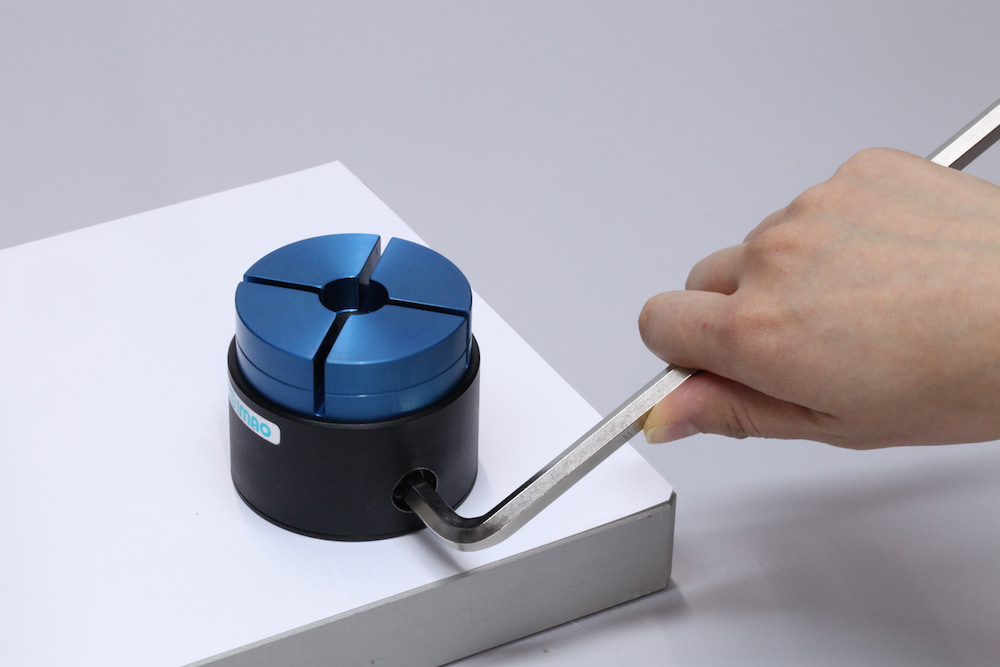

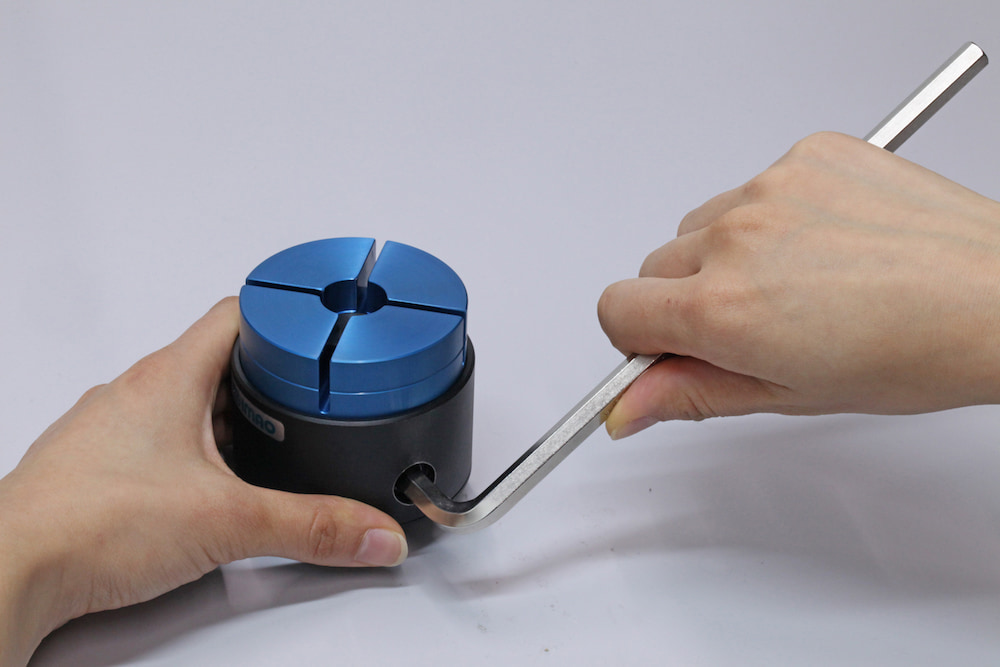

以产品的构造上来说用手拿着产品的状态下（图片左下）紧固很困难，请在本体固定的状态下（图片右下）使用。

自行加工的时候，确保本体是处在固定的状态下固定自行加工用垫圈。（紧固自行加工用垫圈时请以容许紧固扭矩的一半以上为标准。）

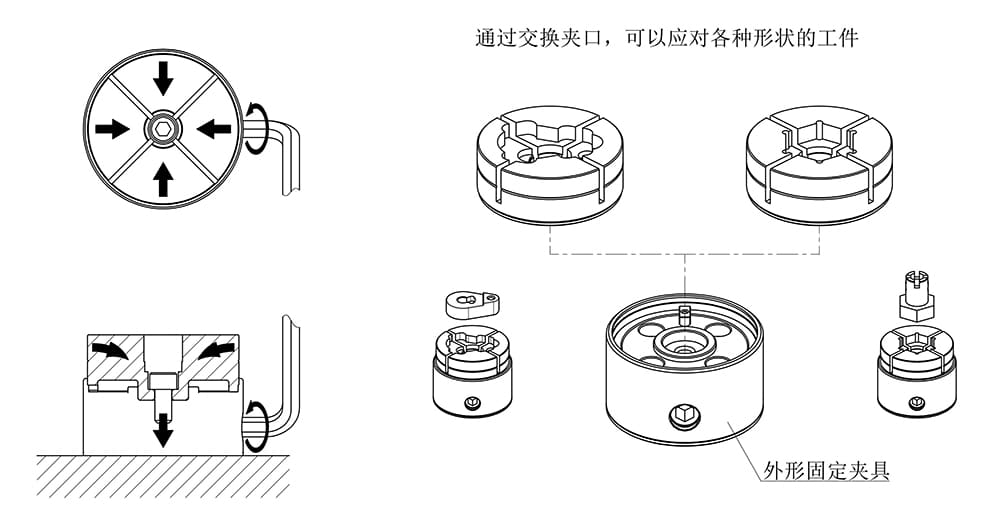

外形固定夹具为应对异形工件的自行加工型夹具。

使用了金属弹性变形的夹紧机构，使夹口从4个方向往中心倾倒，从而将工件的外形牢牢夹紧。并且通过交换夹口，能够应对各种工件。

能够应对异形工件的自行加工型夹具。

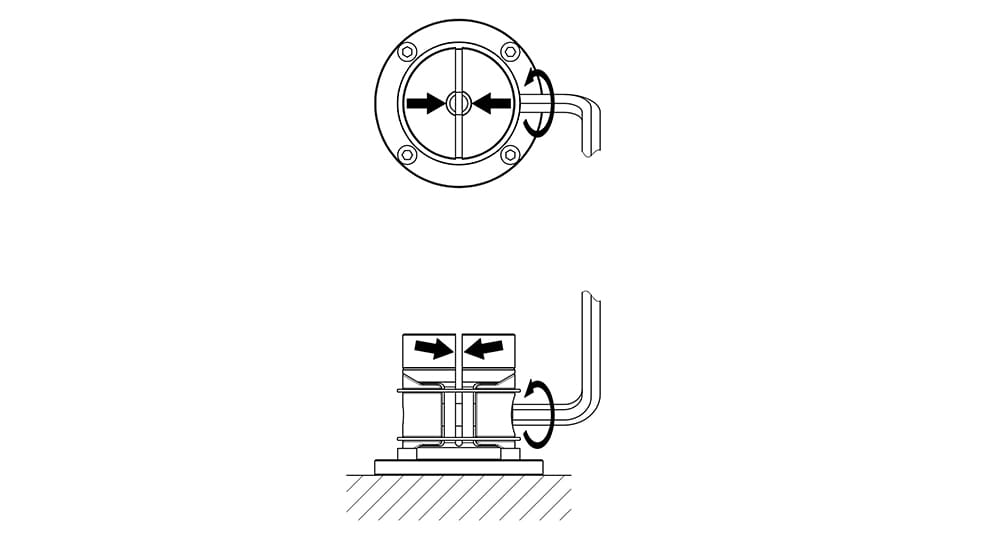

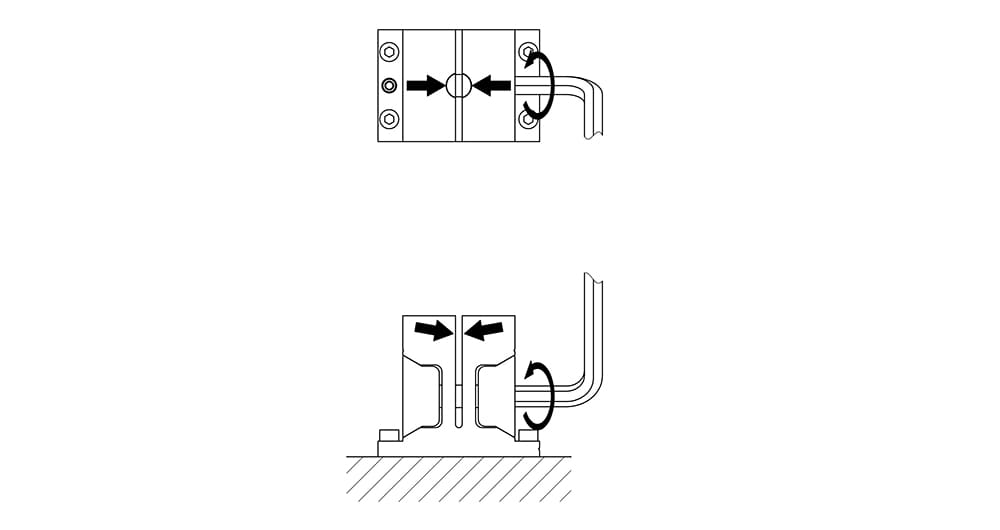

紧固夹紧螺栓会使得左右两边的夹口向中心倾倒，从而夹紧工件的外形。

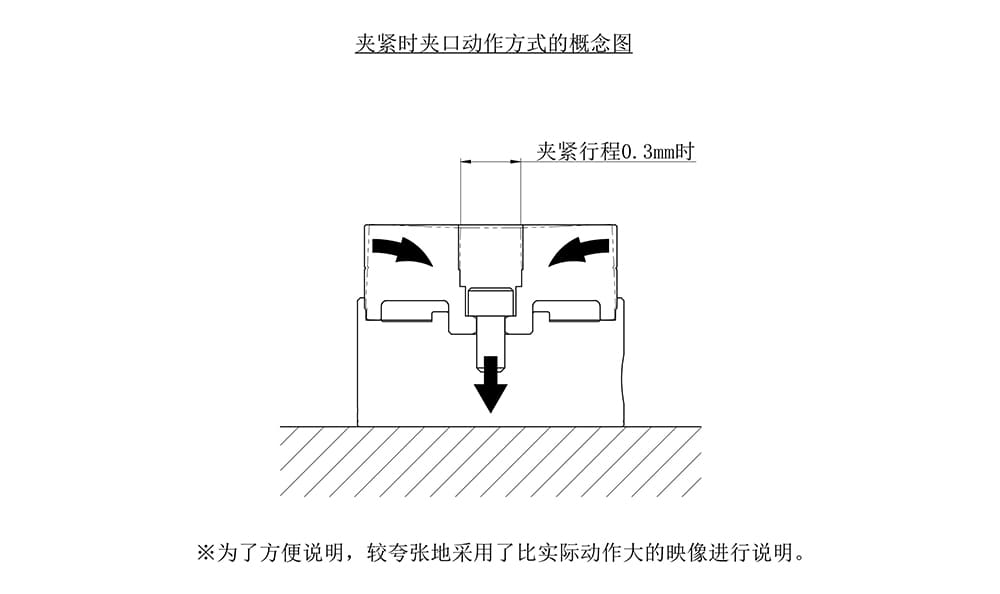

夹紧行程为直径0.3mm。

工件个体尺寸的差异，如果在夹紧行程范围内，可以通过行程吸收。

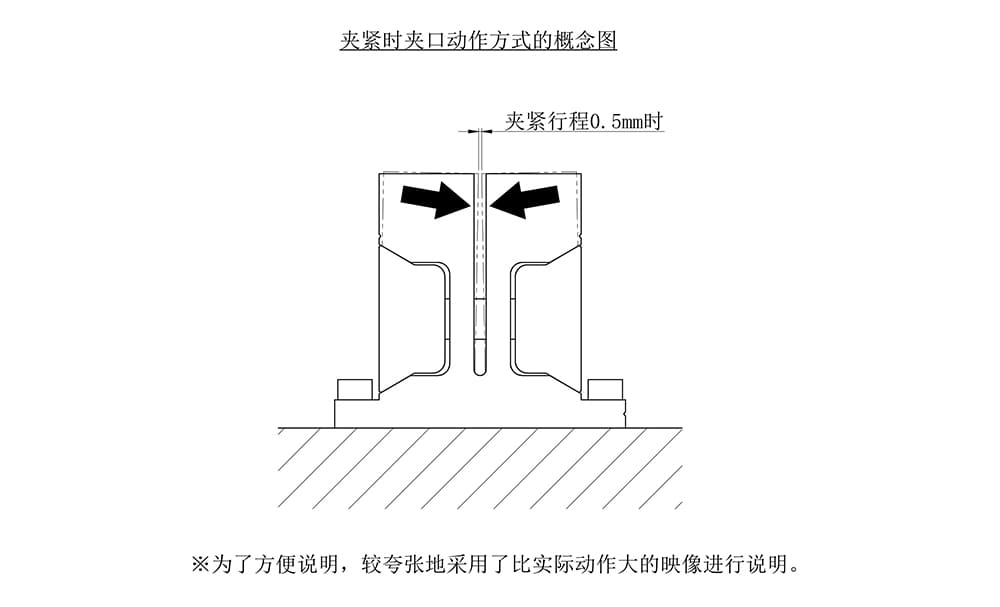

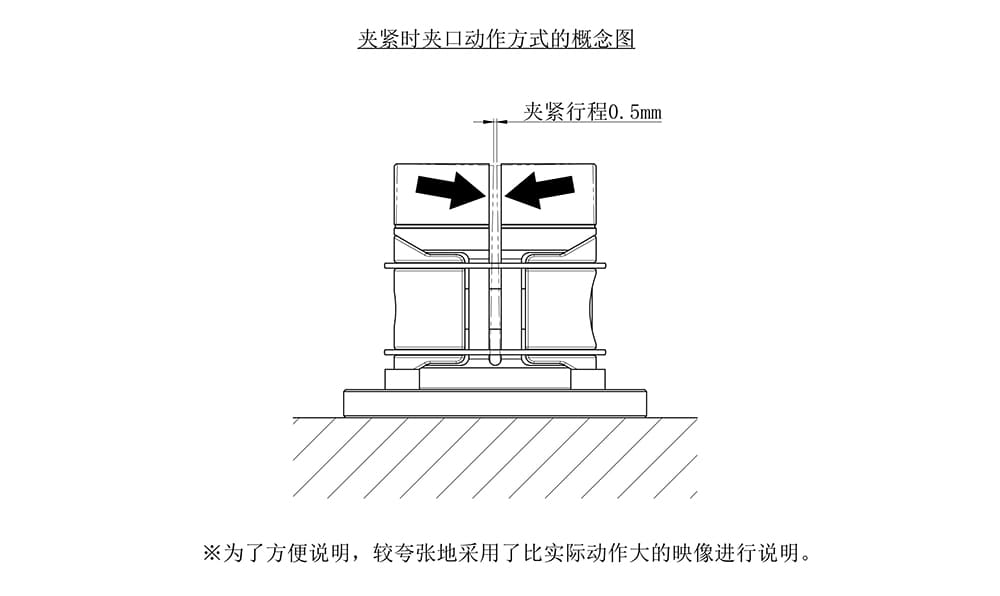

夹紧行程为0.5mm。

工件个体尺寸的差异，如果在夹紧行程范围内，可以通过行程吸收。

夹紧行程为0.5mm。

工件个体尺寸的差异，如果在夹紧行程范围内，可以通过行程吸收。

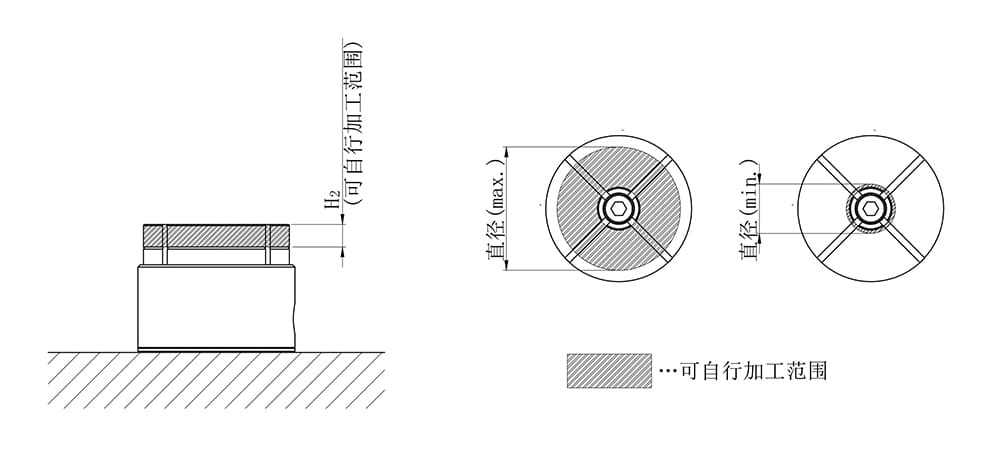

高度方向请在产品目录H₂尺寸的范围内自行加工。

直径方向的可自行加工范围（Min.～Max.），请参照下表。

注）上记的值只是参考数据。使用时，请根据加工负荷考虑夹口的剩余壁厚。

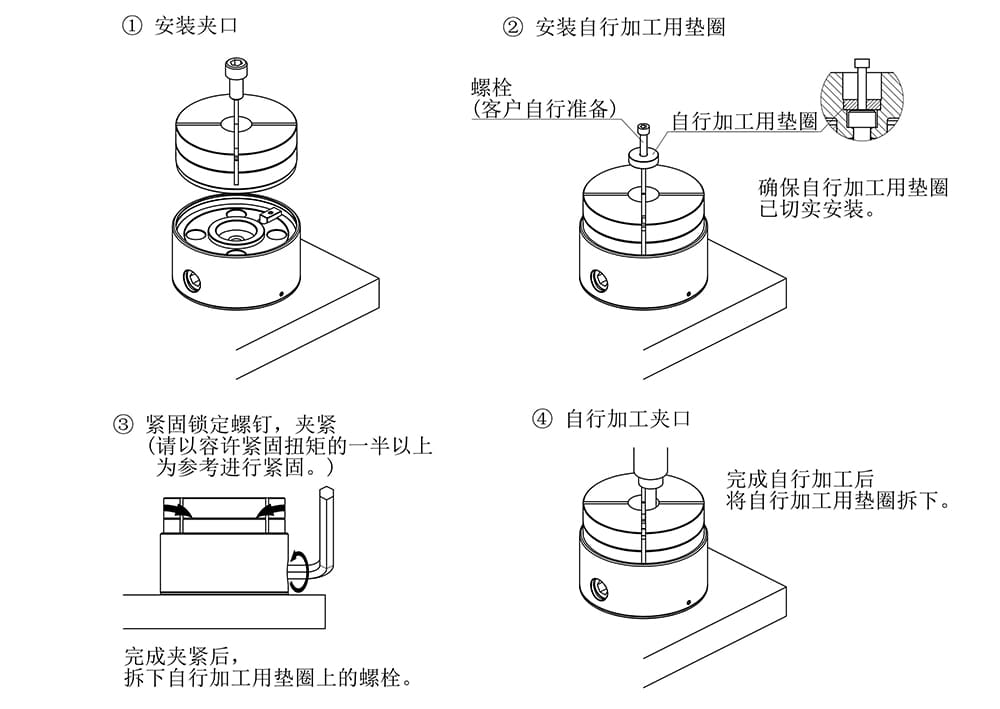

在夹口上固定自行加工用垫圈后，根据工件的形状、尺寸自行加工夹口。

自行加工的步骤请参照下图。

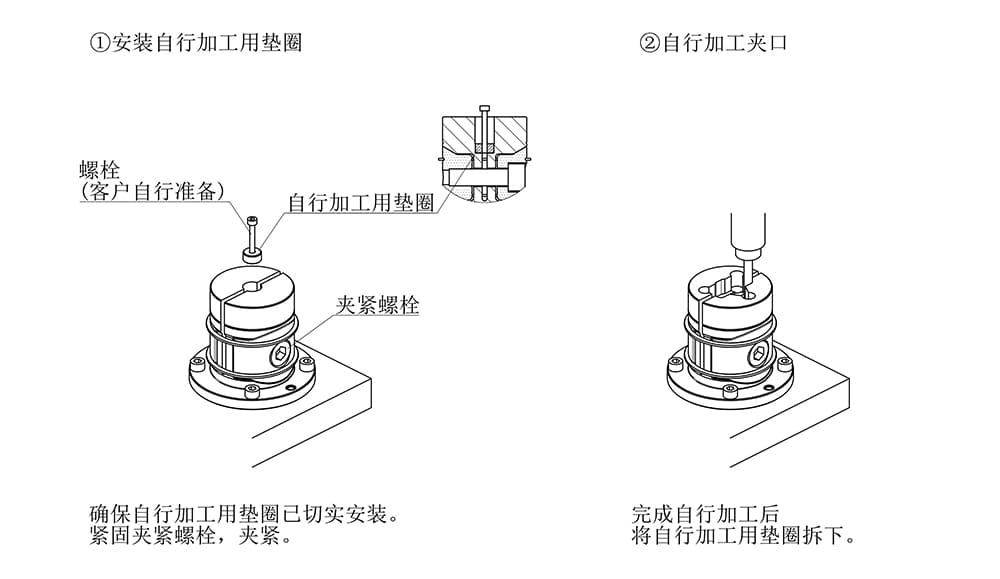

在夹口上固定自行加工用垫圈后，根据工件的形状、尺寸自行加工夹口。

自行加工的步骤请参照下图。

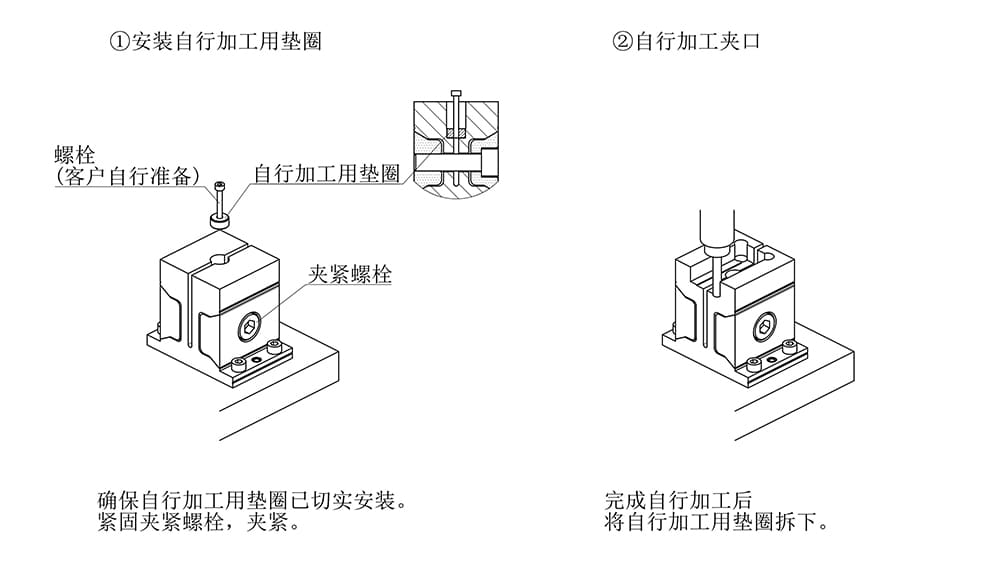

在夹口上固定自行加工用垫圈后，根据工件的形状、尺寸自行加工夹口。

自行加工的步骤请参照下图。

夹口为消耗品。

夹口的耐久性测试结果如下，请以此为依据考虑。

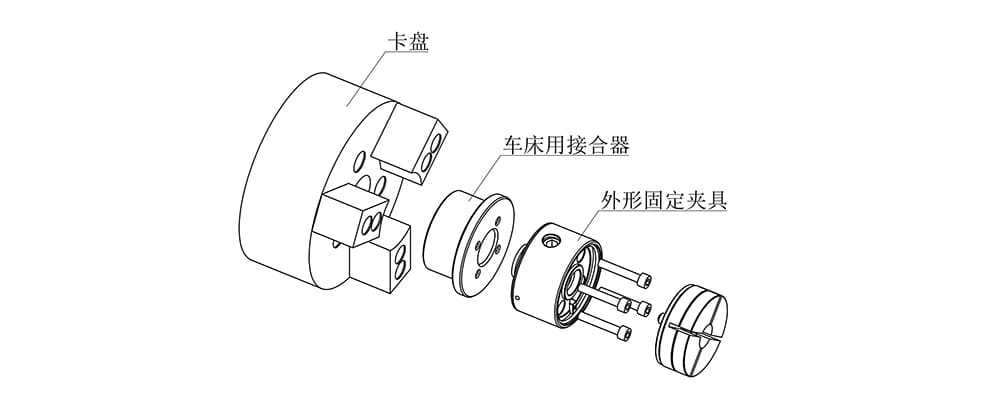

结合使用我司另售品的车床用接合器，可以作为车床加工用的夹具使用。

适用的型号请参照下表。

无法单独购买本体，但可以单独购买夹口。（型号请参照产品目录。）

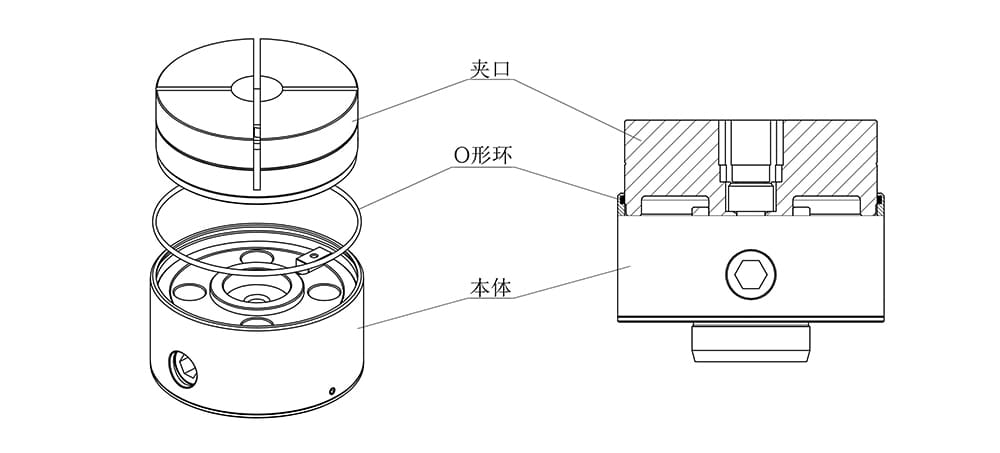

附件的O形环请参照下表，请客户自行准备。
