形状固定夹具 常见相关产品问题

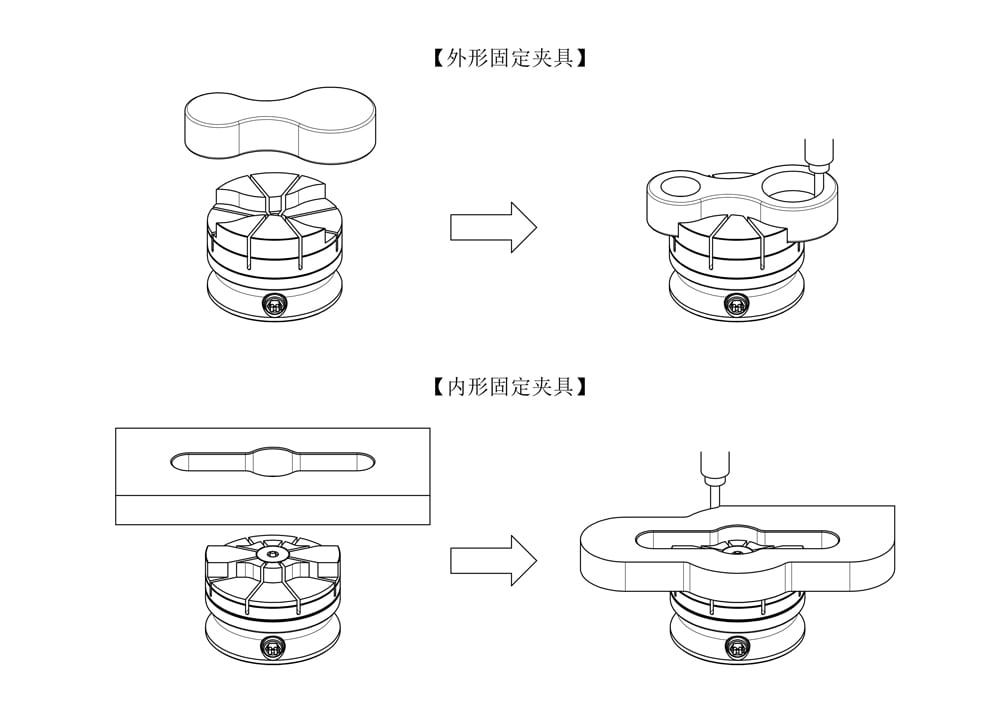

形状固定夹具主要为应对异形工件的自行加工型夹具。
构造为：紧固侧面的凸轮轴后会使得内嵌的拉伸轴向下拉，致使夹口倾倒。

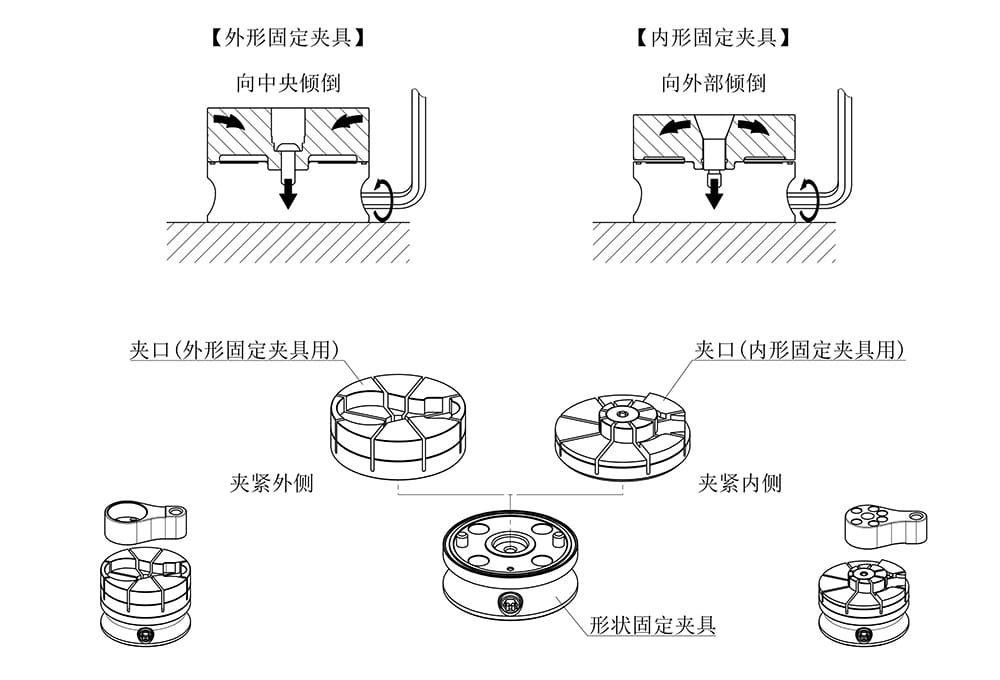

夹口分为外形固定夹具和内形固定夹具2种。通过交换夹口，外形固定夹具和内形固定夹具能够互相切换使用。

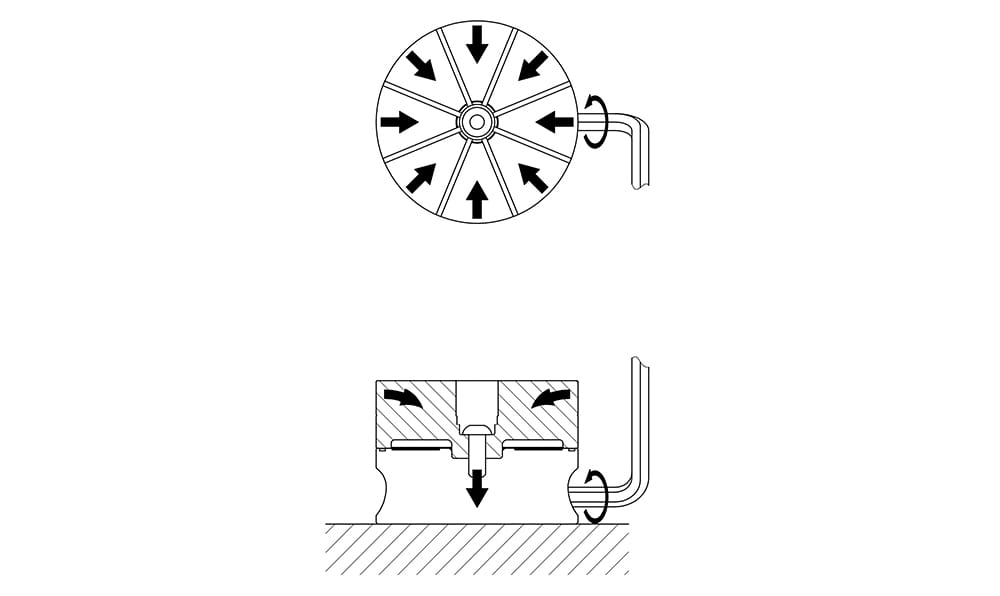

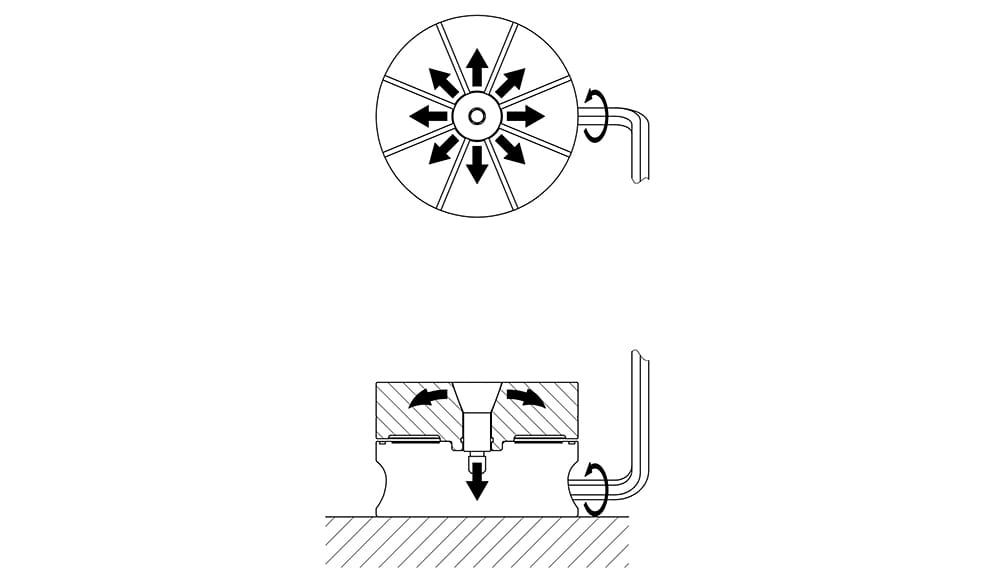

通过金属弹性变形的原理，夹紧时夹口从外8个方向往中央倾倒，从而牢牢夹紧工件的外形。
通过扩张螺栓的楔块和金属弹性变形的原理，夹紧时夹口由中央向外8个方向扩张，从而牢牢夹紧工件的内形。
外形、内形固定夹具用的夹口的夹紧行程都为直径0.3mm。在自行加工内形固定夹具用的夹口时，需将夹口直径扩张0.3mm。
（扩张直径范围约为Max.0.6mm，请在这个范围内使用。）
高度方向请在产品目录H2尺寸的范围内自行加工。

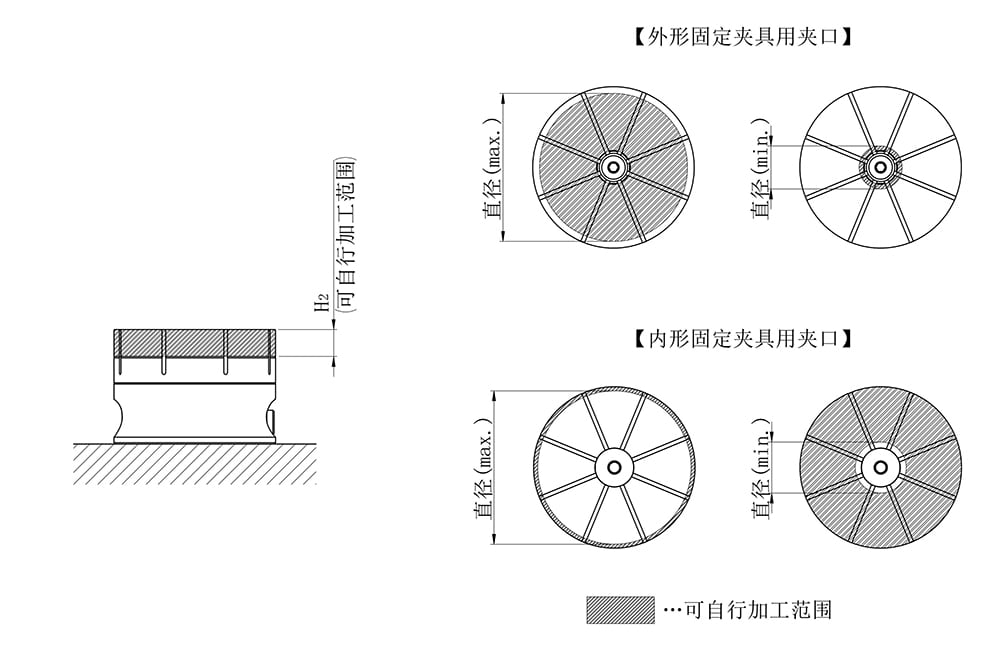

直径方向的可自行加工范围（Min.～Max.），请参照下表。
外形固定夹具用夹口
| 型号 | 可自行加工范围 | ||
|---|---|---|---|
| 高度(H2) | 直径(Min.) | 直径(Max.) | |
| CP126-06501 | 10 | 22 | 55 |
| CP126-09001 | 15 | 26 | 80 |
| CP126-12001 | 20 | 26 | 110 |
| CP126-16001 | 25 | 30 | 150 |
内形固定夹具用夹口
| 型号 | 可自行加工范围 | ||
|---|---|---|---|
| 高度(H2) | 直径(Min.) | 直径(Max.) | |
| CP127-06501 | 10 | 30 | 64 |
| CP127-09001 | 15 | 34 | 89 |
| CP127-12001 | 20 | 36 | 119 |
| CP127-16001 | 25 | 40 | 159 |
注）上记的值只是参考数据。使用时，请根据加工负荷考虑夹口的剩余壁厚。

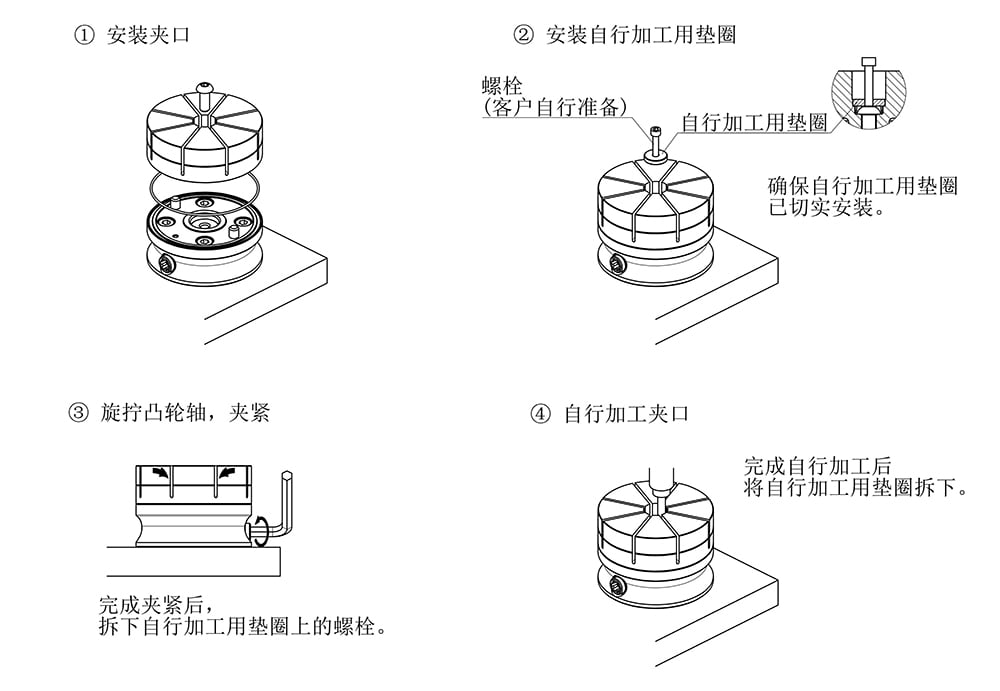

用推荐紧固扭矩（15N･m）紧固凸轮轴夹紧自行加工用垫圈。然后根据工件的形状、尺寸自行加工夹口。自行加工的步骤请参照下图。

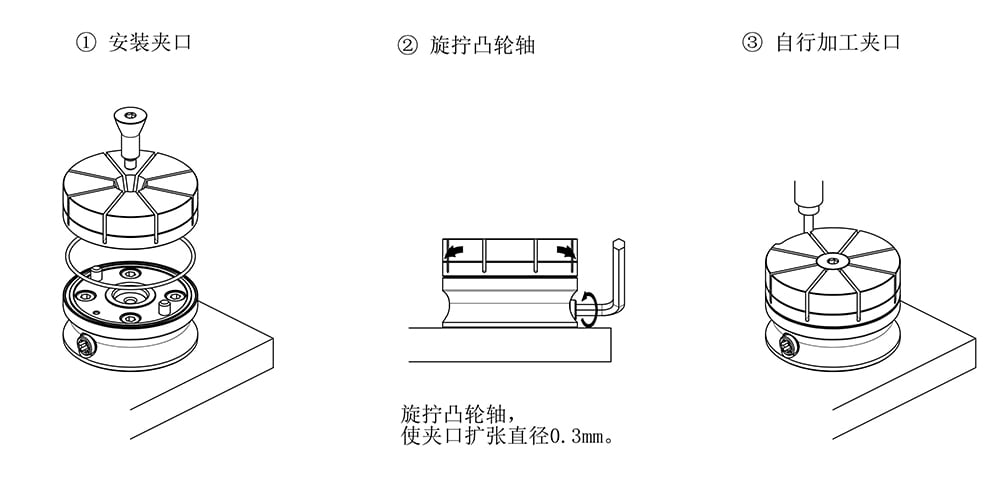

紧固凸轮轴使夹口直径扩张0.3mm后固定。然后根据工件的形状、尺寸自行加工夹口。（自行加工时扩张的直径0.3mm为工件的可拆卸间隙。）
自行加工的步骤请参照下图。

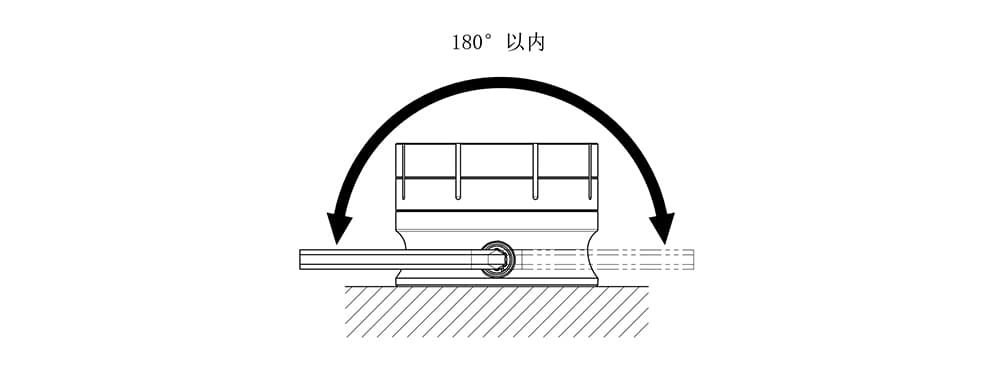

操作扳手能在180°以内实现夹紧和松开。
但是内部的结构可能会因夹紧力过大而损坏，使用时请参照下表的容许紧固扭矩。
| 型号 | 容许紧固扭矩(N･m) |
|---|---|
| CP125-06501 | 15 |
| CP125-09001 | 25 |
| CP125-12001 | 40 |
| CP125-16001 |
【注意事项】
由于内部结构，凸轮轴的回转角度有所限制，请注意不要在回转末端进行载荷过大的扳手操作。
凸轮轴的端面存在标志。
通过标志的位置可以分别夹紧或松开状态。
但是由于工件尺寸的偏差以及每个型号的凸轮轴操作角度有所区别，所以夹紧状态时标志的位置会有所偏差。
（松开状态的标志位置和型号无关都在同一位置上，请参照下图。）
夹口为消耗品。
形状固定夹具本体和夹口的耐久性测试结果如下，请以此为依据考虑。
| 型号 | 耐久性测试结果 |
|---|---|
| CP125 | 约完成10万次 |
| CP126 | 约完成3万次 |
| CP127 | 约完成5万次 |

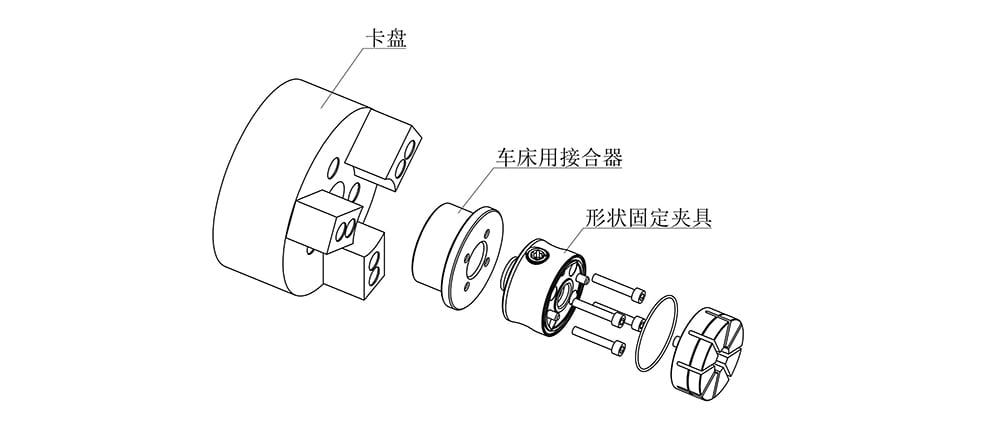

结合使用我司另售品的车床用接合器，可以作为车床加工用的夹具使用。
车床用接合器
适用的型号请参照下表。
| 形状固定夹具型号 | 适用车床用接合器 |
|---|---|
| CP125-06501 | CP122-06501 |
| CP125-09001 | CP122-09001 |
| CP125-12001 | - |
| CP125-16001 | - |

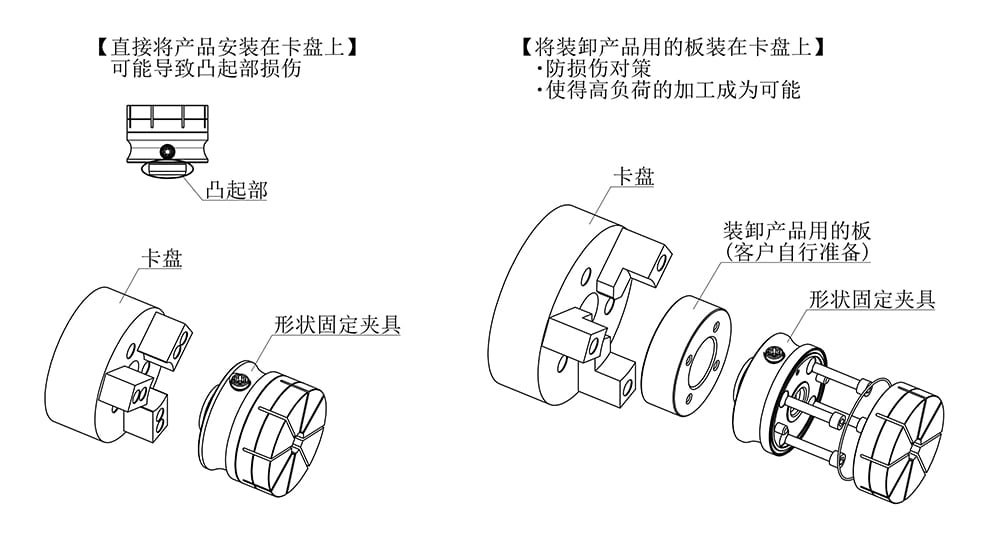

CP125-12001・CP125-16001可以用卡盘夹紧使用，但可能会造成损伤，请注意。客户可以通过自己准备组装产品用的安装板，防止产品本体的损伤，同时也能实现高负荷加工。
外形固定夹具用夹口

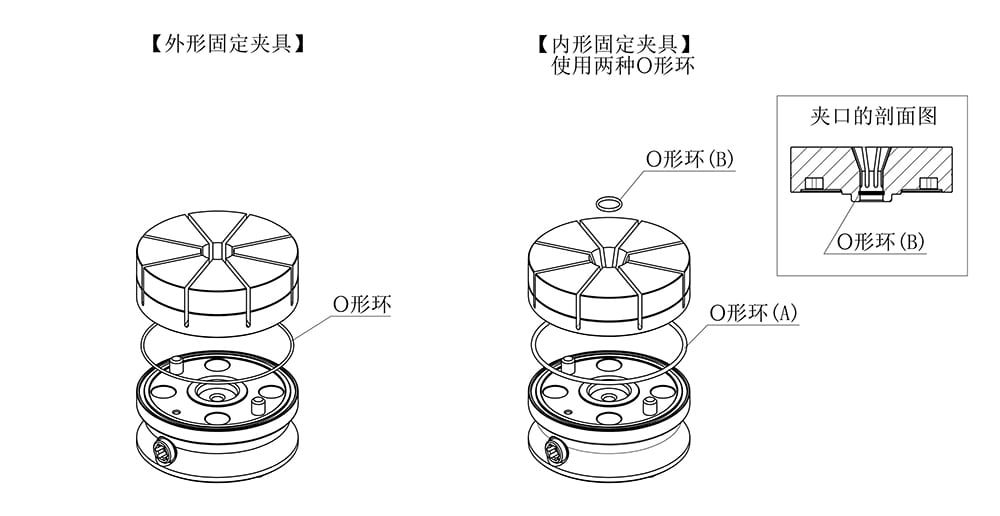

自行加工用垫圈为可以单独购买。另外，O形环的型号请参照下表，请客户自行准备。
| 型号 | 适用自行加工用垫圈 | 适用O形环 (厂家：NOK) |
|---|---|---|
| CP126-06501 | CP126-06501-02 | CO 7772A |
| CP126-09001 | CP126-12001-02 | CO 0549A |
| CP126-12001 | CP126-12001-02 | CO 0555A |
| CP126-16001 | CP126-16001-02 | CO 0565A |
内形固定夹具用夹口
O形环的型号请参照下表，请客户自行准备。
| 型号 | 适用的O形环(A) (厂家：NOK) |
适用的O形环(B) (厂家：NOK) |
|---|---|---|
| CP127-06501 | CO 3107A | CO 0602A |
| CP127-09001 | CO 0211A | CO 0606A |
| CP127-12001 | CO 0217A | CO 0606A |
| CP127-16001 | CO 1786A | CO 0609A |
注）O形环的使用部位请参照下图。
客户可能根据自己的实际情况，会有较大的工件需要悬空夹紧。但是请注意，由于悬空会导致部分夹爪没有发挥夹紧作用，所以可能会产生比应有的夹紧力小的情况。
加工的范围请参考在可自行加工的范围的同时，在能保持足够的强度的情况下使用。

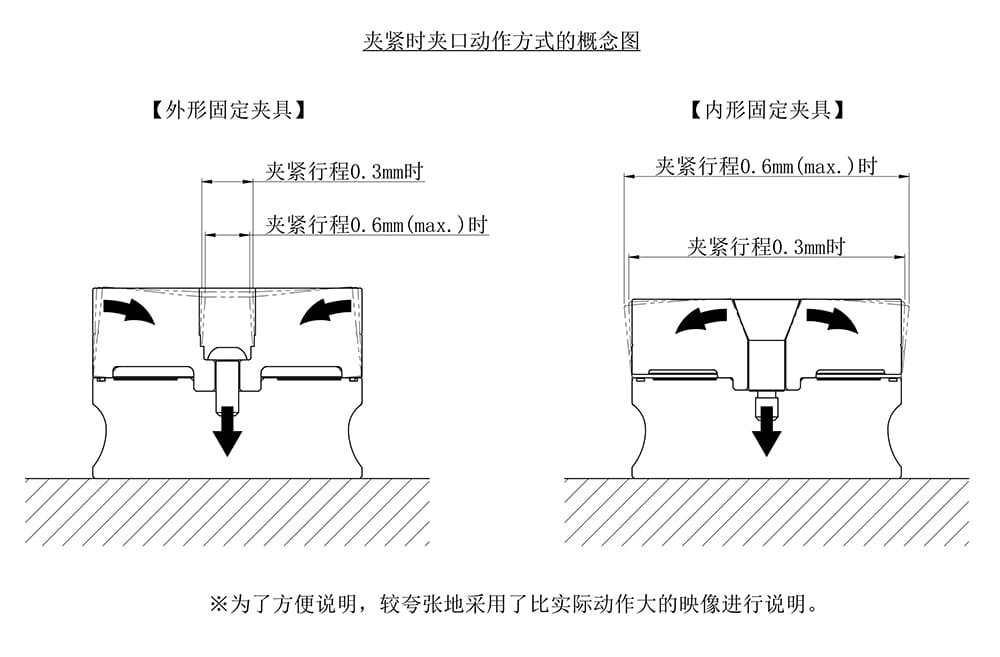

请参考以下概念图。
