柔性定位基座 常见相关产品问题

各个厂家的底座和夹紧螺栓分别有各自的特性,规格及尺寸都有不同。

是否可以通用,请客户自行确认。

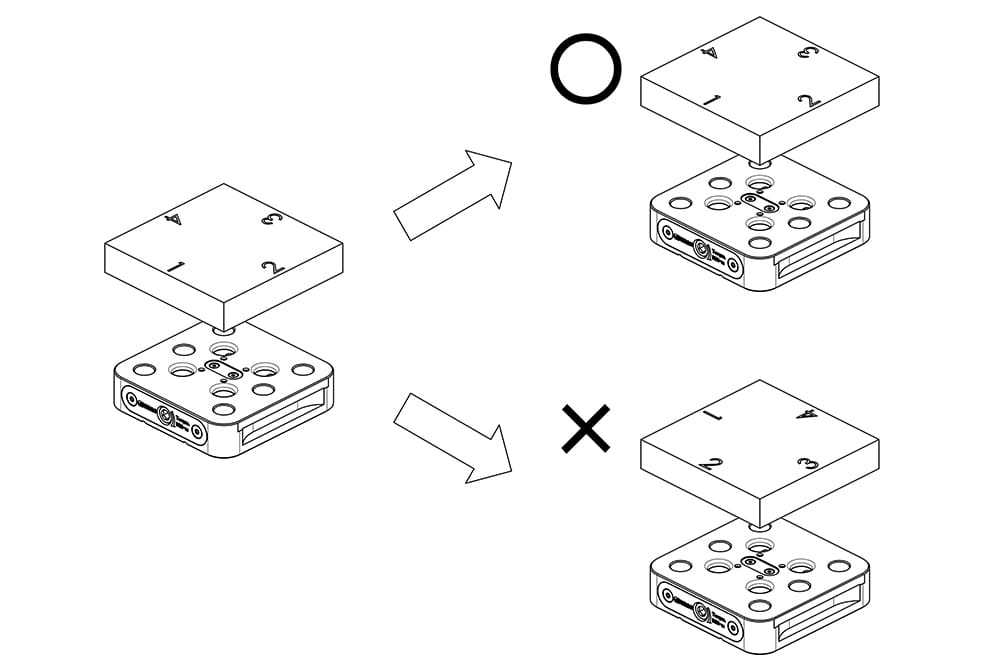

即使是同一个工件,工件的安装方向发生改变则无法得到5μm的定位精度,因此请以同一安装方向安装工件。

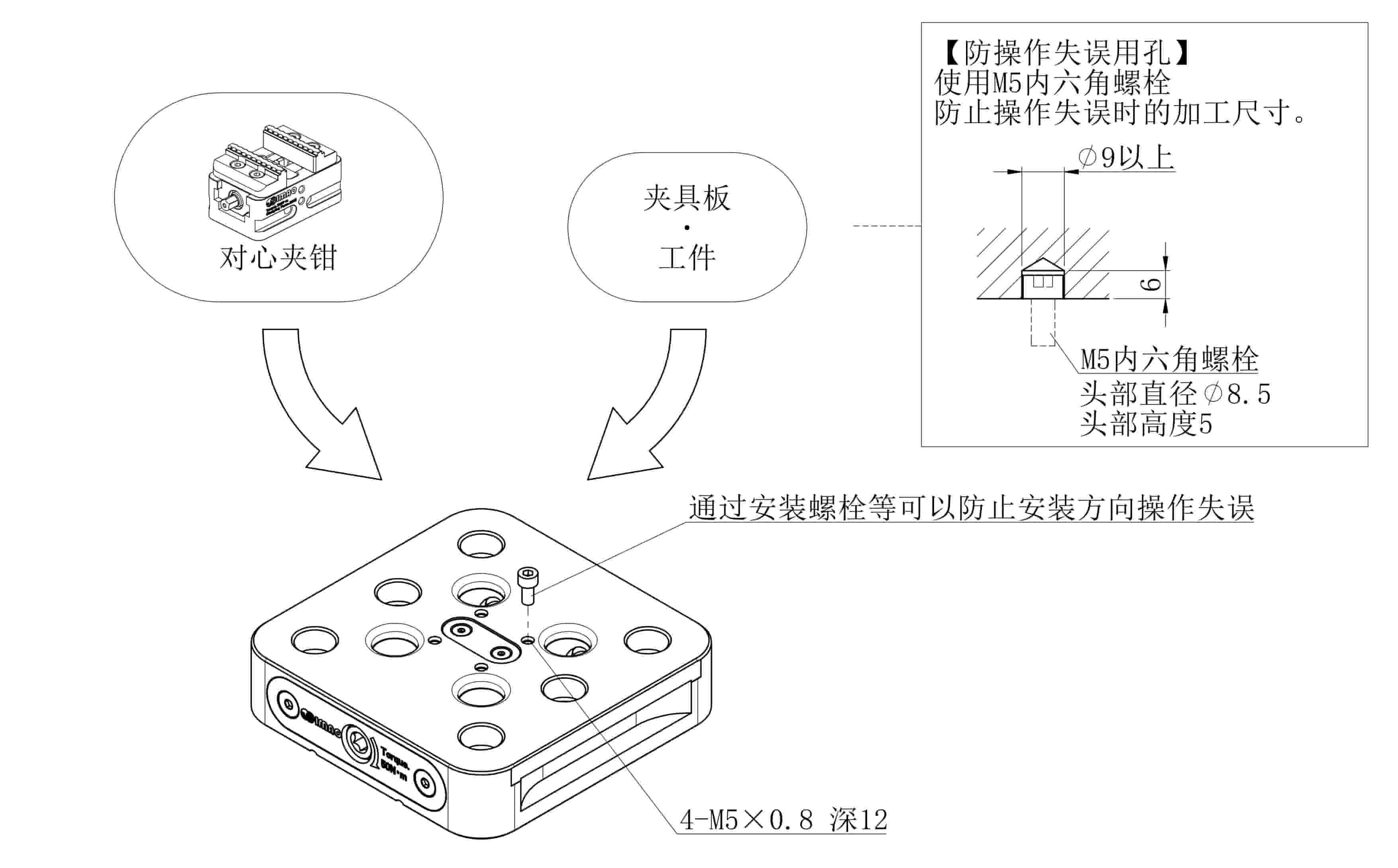

使用柔性定位基座上的螺纹孔,可以安装防止操作失误的部件。

根据工件的形状和材质会有变化,一般请在30~50N・m的范围内使用。

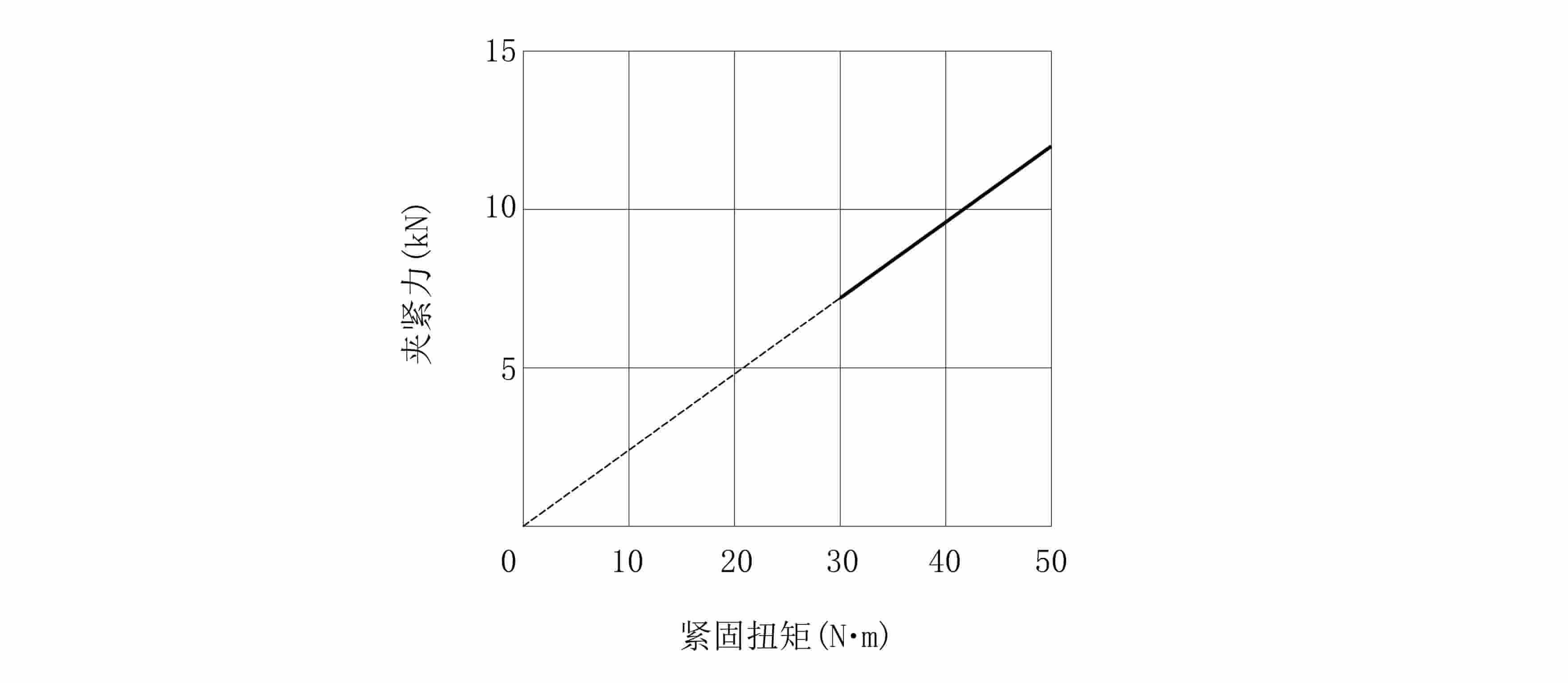

请参照下记的能力线图。

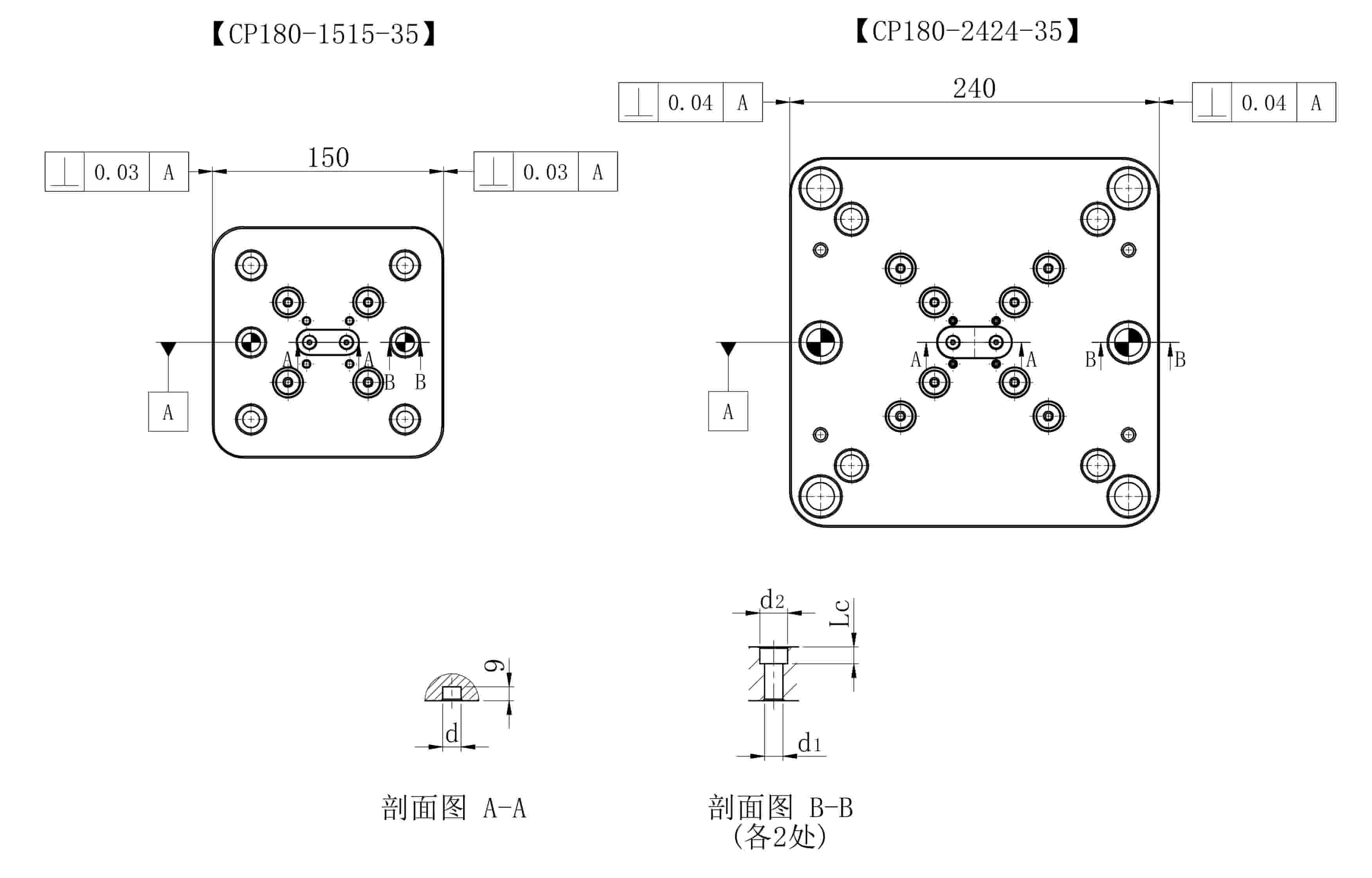

设置有公差为H9的孔(下图 剖面图A-A,剖面图B-B),请作为基准孔使用。

并且,通过活用产品的侧面也可以进行定位。

型号 d
(H9)
d1
(H9)
d2 Lc
CP180-1515-35 12 12 18 11
CP180-2424-35 18 18 26 17.5

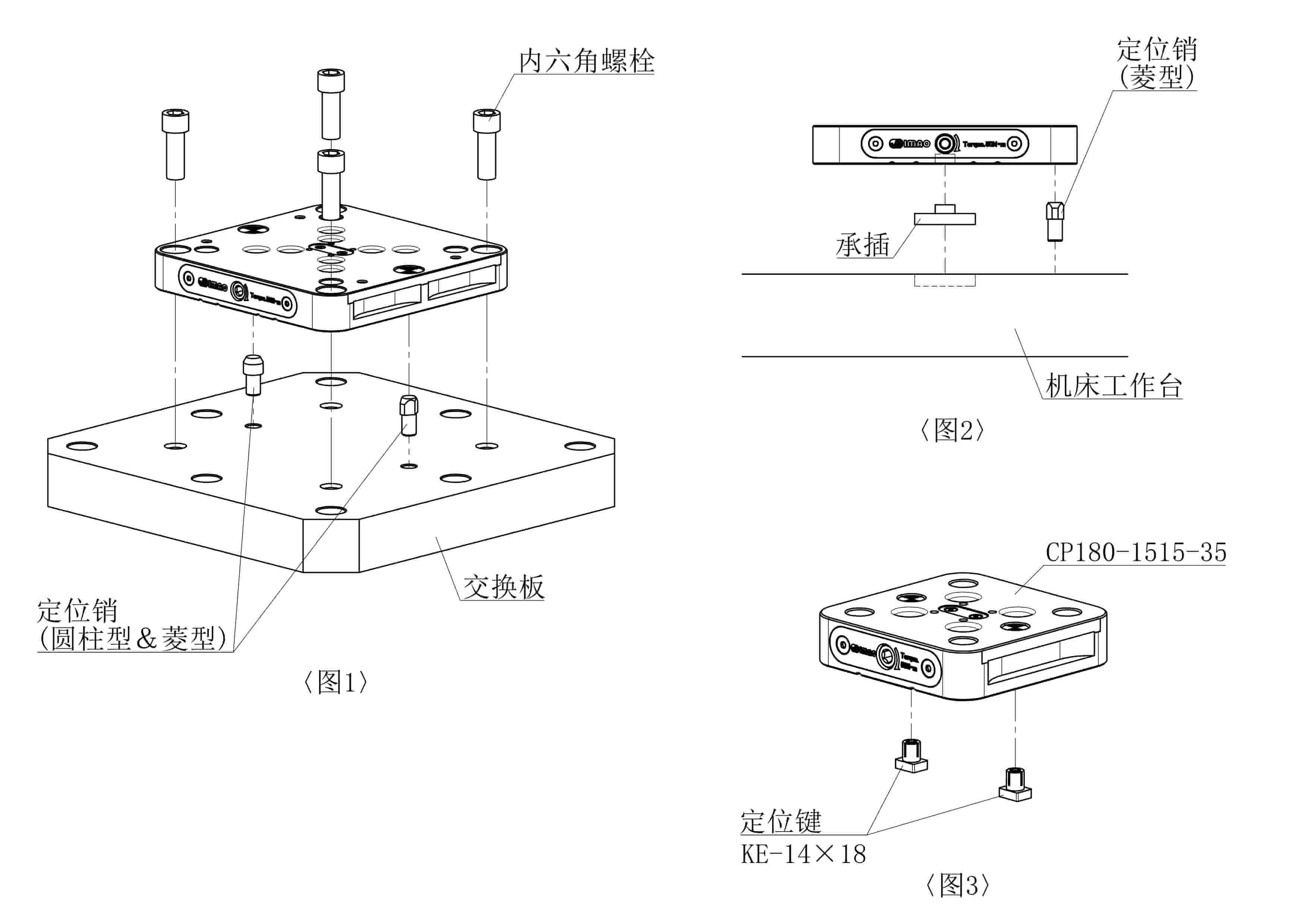

请参考以下的示例。

通过在2处基准孔插入定位销使用。(图1)

使用底面的基准孔时,需要客户自行制作如承插等的定位部件。(图2)

只有CP180-1515-35是可以使用IMAO型号 KE-14x18的定位键。(图3)

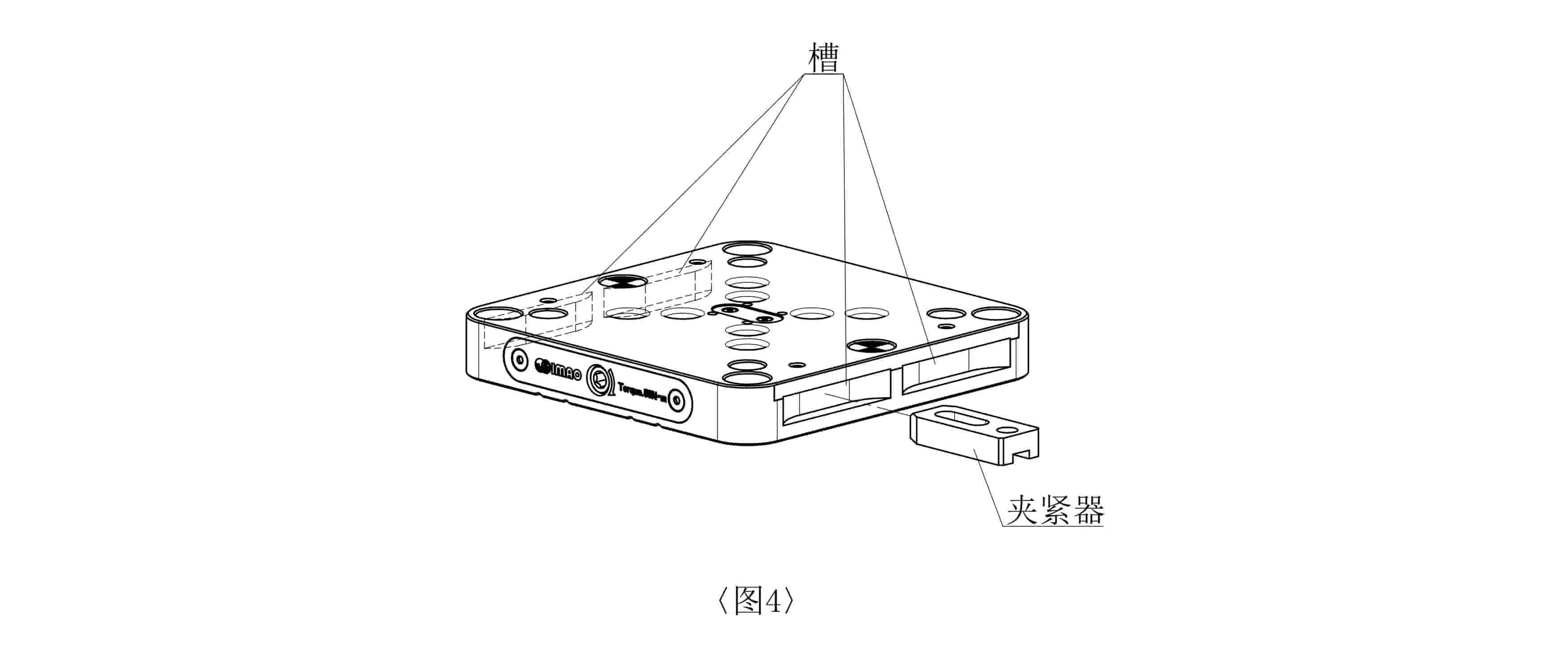

无法使用螺栓固定时则可以利用产品侧面的槽,通过夹紧器进行固定。(图4)

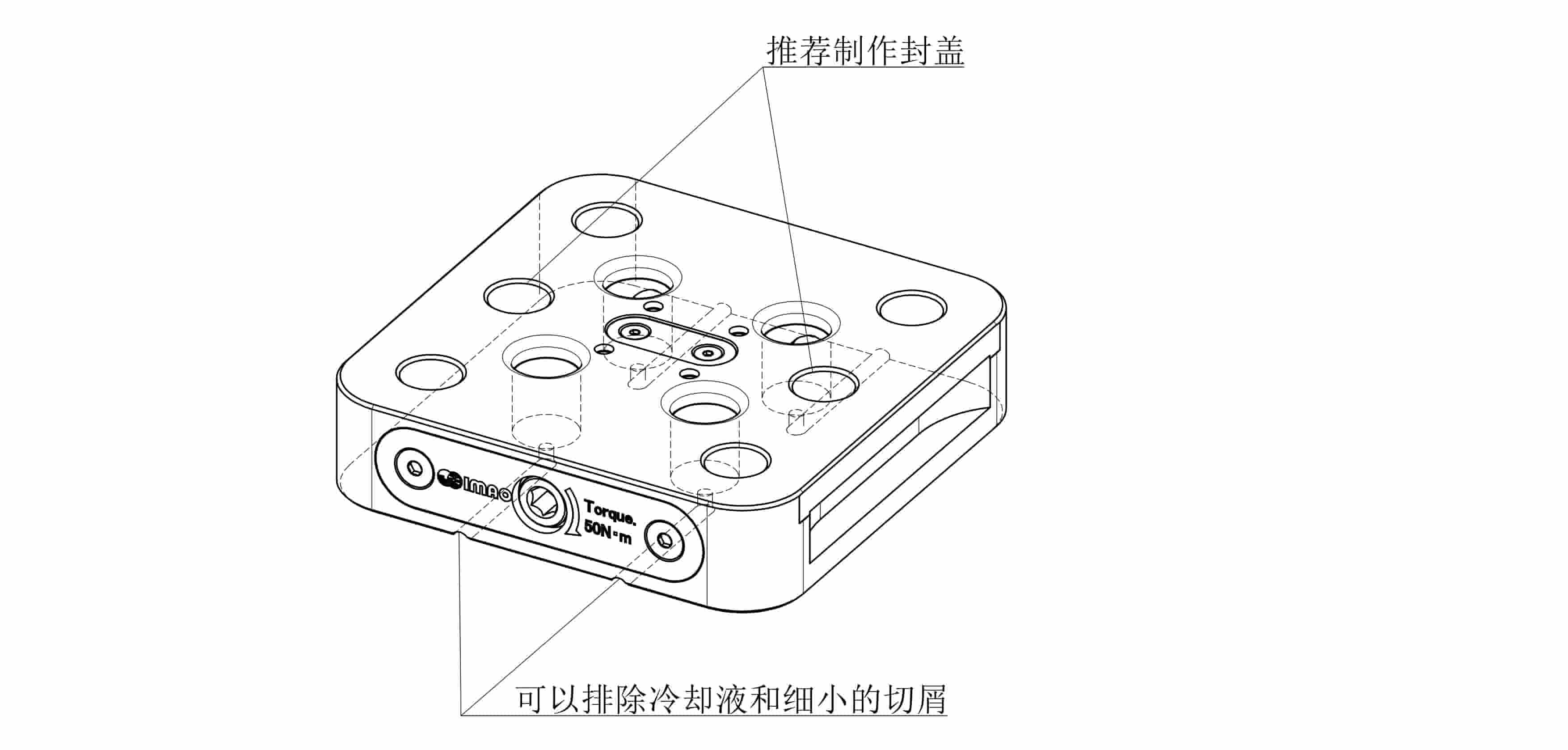

夹紧螺栓插入孔和底面的槽连结着,可以使得冷却液和细小的切屑能够排出。

但是,作为定位使用可能的安装孔兼基准孔2处没有可以排出冷却液的机构,请根据需要使用封盖。

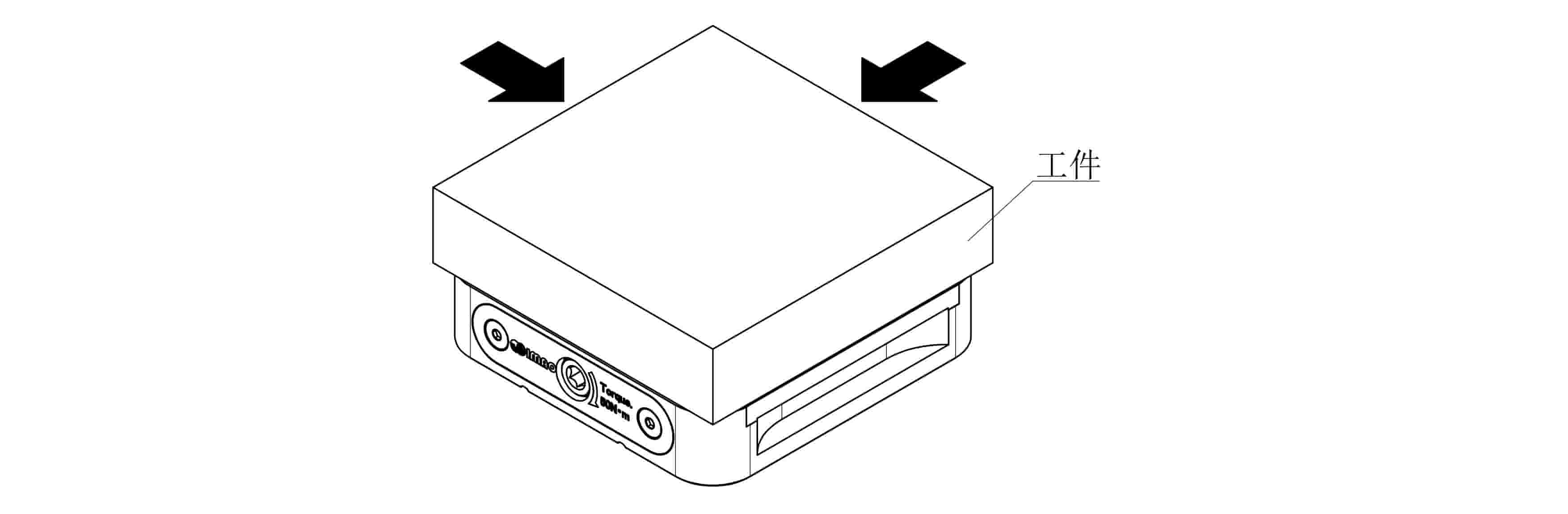

通过安装和柔性定位基座相同厚度的工件确认变位量,进行水平方向(X/Y)的容许载荷的测试。

在变位量达到10μm前的容许载荷请参照下表。

型号 水平方向容许载荷
(kN)
CP180-1515-35 4
CP180-2424-35 6

本产品被定义为含有5面加工的加工中心用的加工夹具。

虽然并没有假设使用在车床上的车削加工,请客户参照水平方向的容许载荷,如在其容许范围内则完全可以使用。

如果没能帮您解决您的问题,请联系日本株式会社今尾上海代表处(shanghai@imao-cn.com)。
