六面偏心夹具 常见相关产品问题

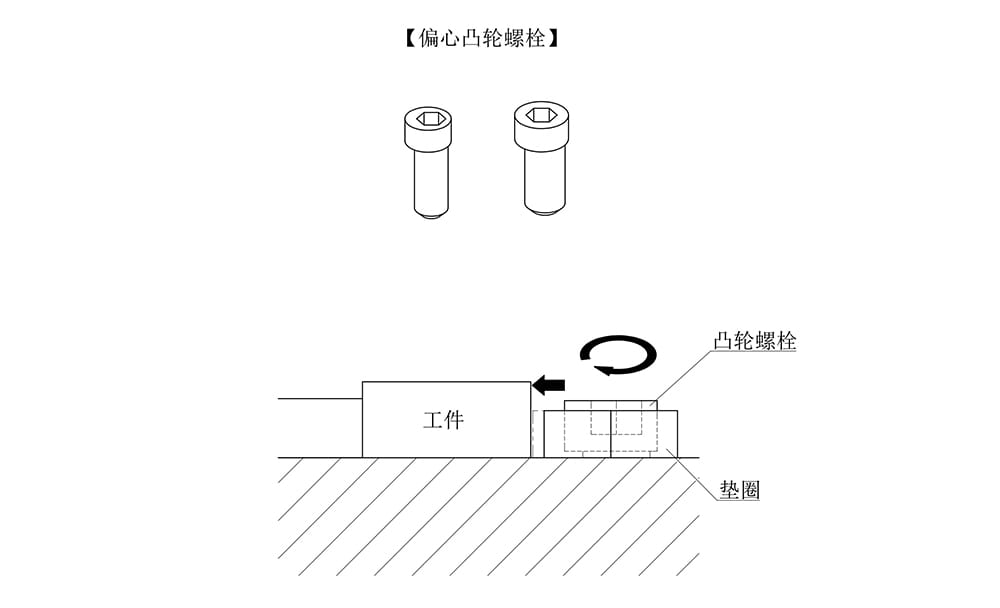

通过紧固偏心凸轮螺栓，垫圈向旁移动从而夹紧工件。

另外还可以参考有防止上浮功能的产品。

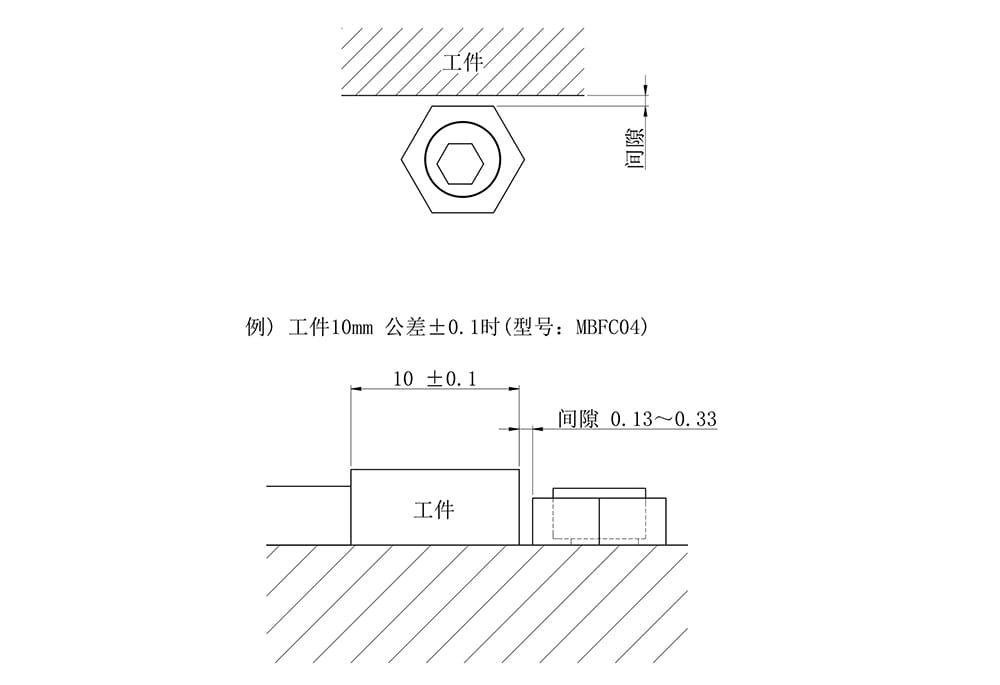

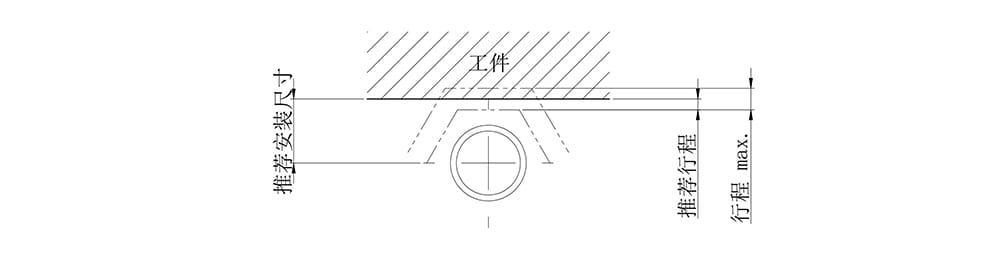

各型号的安装位置和夹紧行程都不同。

安装位置和行程请参照下表。

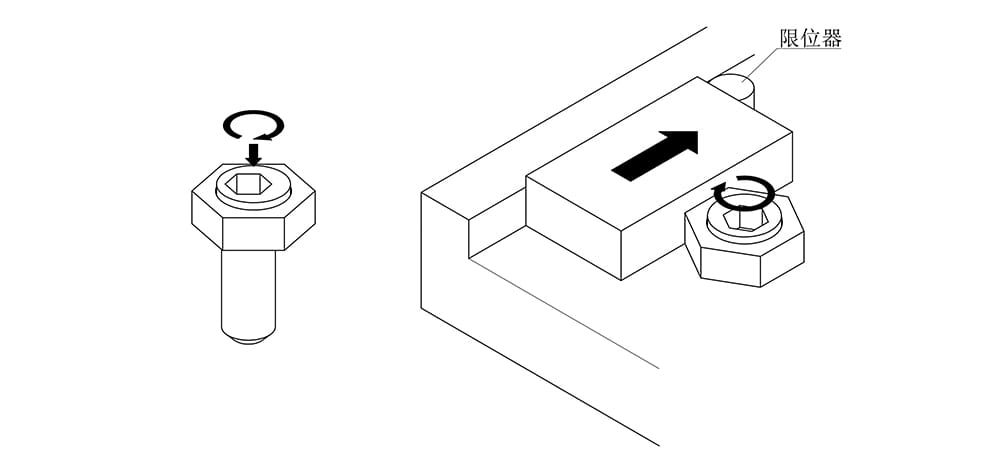

由于偏心凸轮螺栓为右旋螺纹，紧固时凸轮产生效果进行夹紧，因此将限位器设置在右侧。

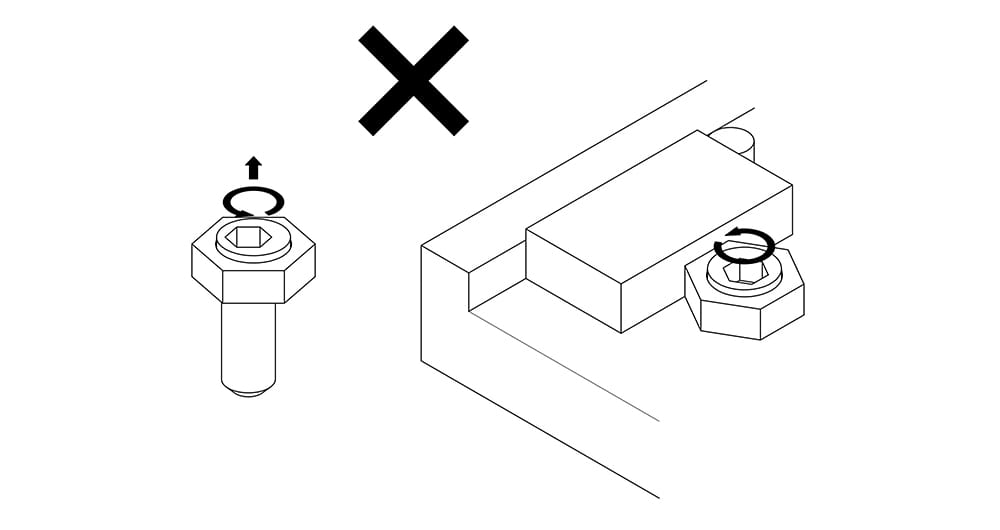

左旋转为松开螺栓的方向，工件可能会上浮。

因此不推荐左旋转的使用。

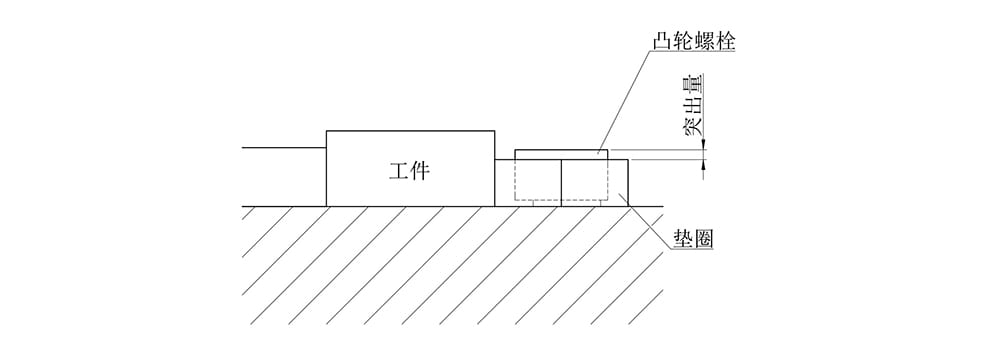

有些型号可能产生夹紧时凸轮螺栓头部比垫圈突出约3mm时的情况。

(请注意根据螺孔的开始位置，夹紧位置会发生变动。)

请注意也可能会和刀柄发生互相干涉。

不能单只购入垫圈。

凸轮螺栓刊登在产品目录上，可以单独购入。

适用的凸轮螺栓的型号请参照下表。
