双面固定夹具 常见相关产品问题

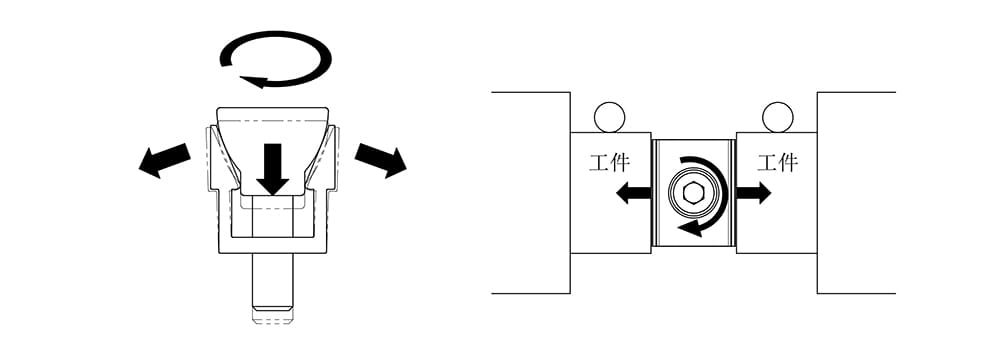

紧固螺栓后楔块部位向下方移动使得本体爪部左右展开,从而一次可夹紧两个工件。

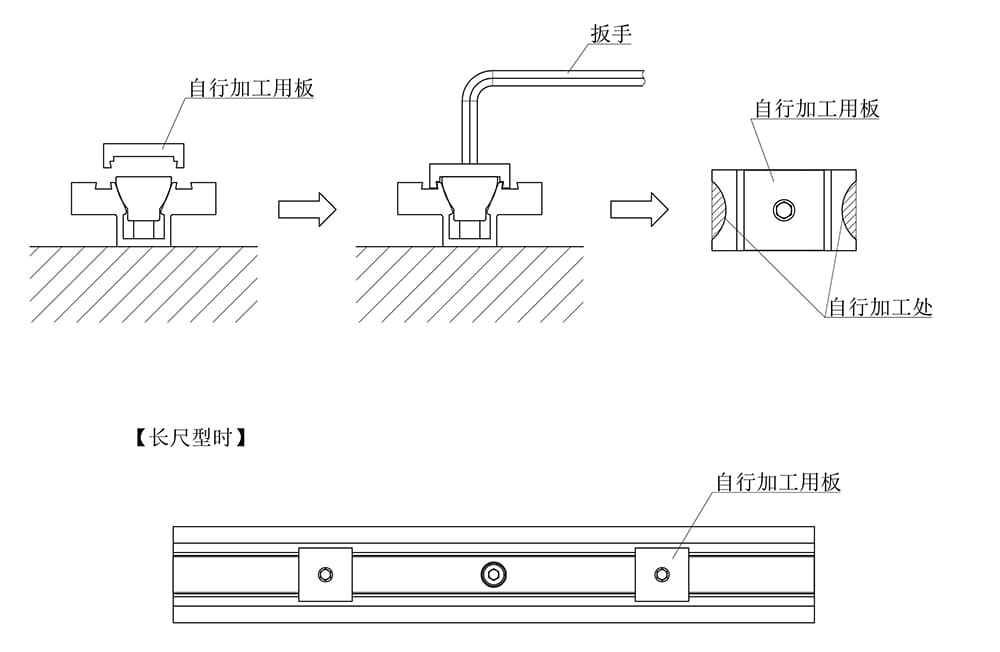

自行加工型产品请在产品目录L1尺寸的中心进行螺孔加工后安装。

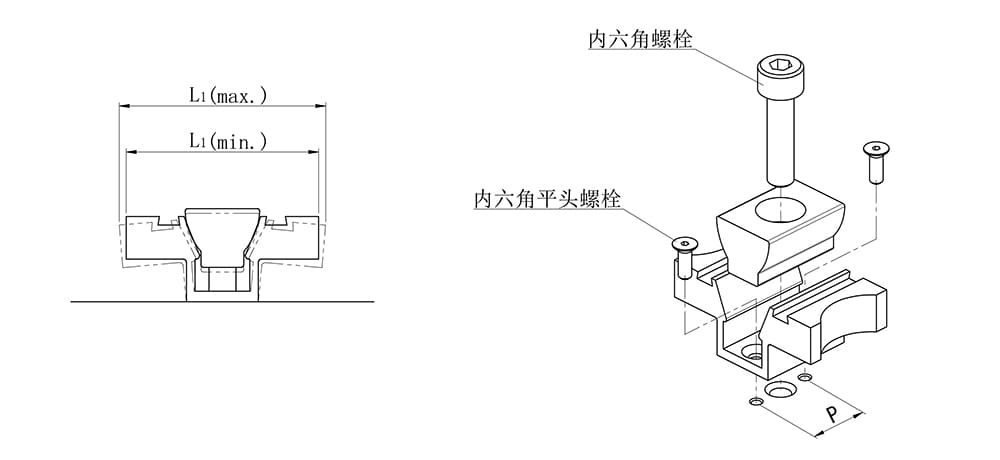

作为本体固定用,需要加工内六角平头螺栓用螺孔。(用2处以上的内六角平头螺栓防止本体旋转。)
使用MBDES-LB、MBDES-LW时、本体和楔块需要分别加工。

型号 | L1 | P | ||
---|---|---|---|---|
Min. | Max. | |||
MBDES04 | MBDES04LB | 28.6 | 30.7 | 10.2 |
MBDES06 | MBDES06LB | 38.1 | 40.3 | 15.9 |
MBDES08 | MBDES08LB | 50.8 | 54.1 | 20.6 |
MBDES12 | - | 76.2 | 80.3 | 30.5 |
MBDES16 | - | 101.6 | 106.6 | 41.3 |
注)P尺寸时使用MBDES时的加工尺寸。
使用MBDES-LB时请客户自行设定P尺寸。

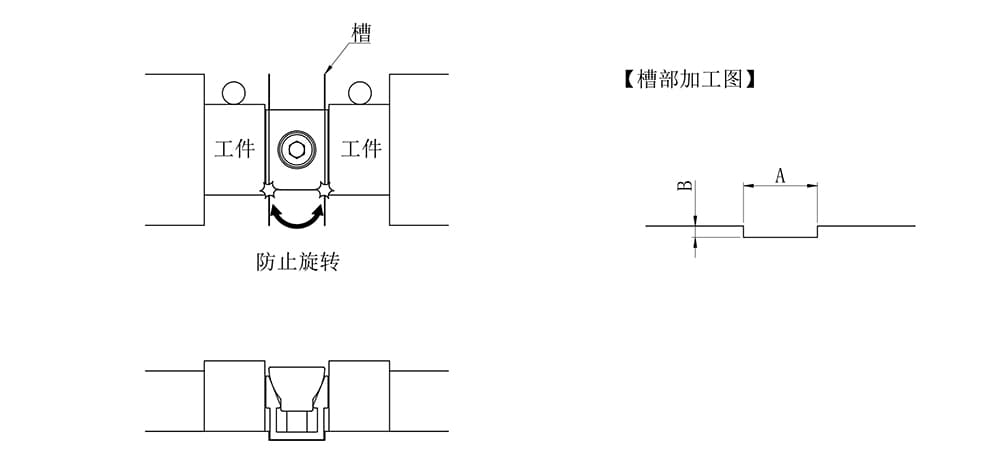

通过将产品本体底部的安装用槽加工得比宽尺寸更大,可以防止夹紧器的旋转。
通过防止旋转,能够确保工件装卸时的间隙,使装卸工件变得容易。
推荐加工尺寸请参照下表。

型号 | 槽加工尺寸 | ||||
---|---|---|---|---|---|
A | B | ||||
MBDE02 | MBDE02LB | - | - | 5.9 | 0.8 |
MBDE025 | MBDE025LB | - | - | 8.5 | 1.3 |
MBDE04 | MBDE04LB | MBDES04 | MBDES04LB | 11.3 | 1.7 |
MBDE06 | MBDE06LB | MBDES06 | MBDES06LB | 16.7 | 2.6 |
MBDE08 | MBDE08LB | MBDES08 | MBDES08LB | 21.4 | 3.3 |
MBDE12 | MBDE12LB | MBDES12 | - | 31.5 | 5 |
MBDE16 | MBDE16LB | MBDES16 | - | 41.9 | 6.4 |
加工薄型工件,有小型且适合薄型工件的 “双面固定夹具(小型)” 。
如果要加工M8尺寸以上的多个工件,有比V形楔块更强的夹紧力的 “OK夹钳” 。
如果没能帮您解决您的问题,请联系日本株式会社今尾上海代表处(shanghai@imao-cn.com)。
