双面固定夹具 常见相关产品问题
紧固螺栓后楔块部位向下方移动使得本体爪部左右展开,从而一次可夹紧两个工件。

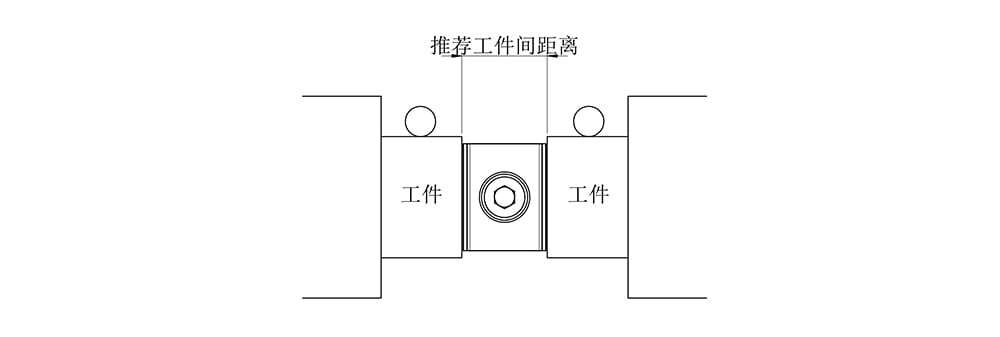

在各型号的 “推荐工件间的距离” 的中心加工螺孔后安装。
使用MBDE-LB、MBDE-LW时,本体和楔块需要分别加工。

型号 | 推荐工件间距离 | ||
---|---|---|---|
MBDE02 | MBDE02LB | MBDE02LW | 6.4 |
MBDE025 | MBDE025LB | MBDE025LW | 9.5 |
MBDE04 | MBDE04LB | MBDE04LW | 12.7 |
MBDE06 | MBDE06LB | MBDE06LW | 19 |
MBDE08 | MBDE08LB | MBDE08LW | 25.4 |
MBDE12 | MBDE12LB | MBDE12LW | 38.1 |
MBDE16 | MBDE16LB | MBDE16LW | 50.8 |

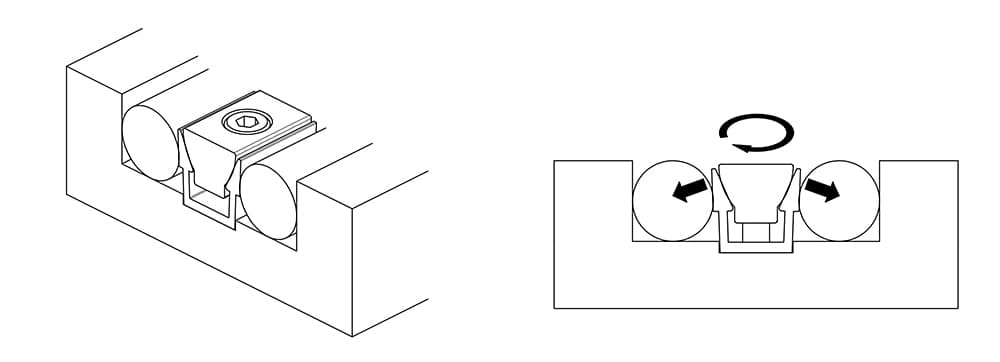

通过将产品本体底部的安装用槽加工得比宽尺寸更大,可以防止夹紧器的旋转。
通过防止旋转,能够确保工件装卸时的间隙,使装卸工件变得容易。
推荐加工尺寸请参照下表。

型号 | 槽加工尺寸 | ||||
---|---|---|---|---|---|
A | B | ||||
MBDE02 | MBDE02LB | - | - | 5.9 | 0.8 |
MBDE025 | MBDE025LB | - | - | 8.5 | 1.3 |
MBDE04 | MBDE04LB | MBDES04 | MBDES04LB | 11.3 | 1.7 |
MBDE06 | MBDE06LB | MBDES06 | MBDES06LB | 16.7 | 2.6 |
MBDE08 | MBDE08LB | MBDES08 | MBDES08LB | 21.4 | 3.3 |
MBDE12 | MBDE12LB | MBDES12 | - | 31.5 | 5 |
MBDE16 | MBDE16LB | MBDES16 | - | 41.9 | 6.4 |
可以夹紧和加工。
本体爪部比从工件中心更高的位置向斜下方夹紧从而能够防止上浮。

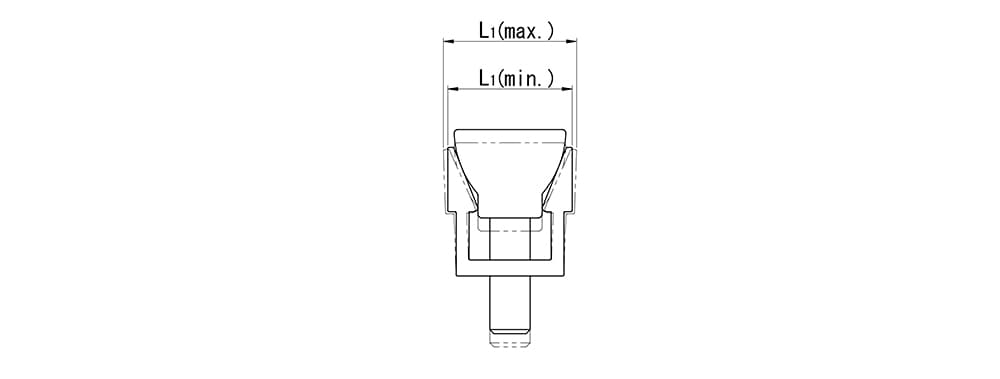

工件尺寸的偏差量,请在本体爪部的开宽(产品目录尺寸:L1 Min.~Max.)范围内使用。

型号 | L1 | ||
---|---|---|---|
Min. | Max. | ||
MBDE02 | MBDE02LB | 6.1 | 6.7 |
MBDE025 | MBDE025LB | 9.1 | 10 |
MBDE04 | MBDE04LB | 12.3 | 13.2 |
MBDE06 | MBDE06LB | 18.6 | 20.3 |
MBDE08 | MBDE08LB | 24.8 | 26.9 |
MBDE12 | MBDE12LB | 37.3 | 39.9 |
MBDE16 | MBDE16LB | 49.7 | 53 |
加工薄型工件,有小型且适合薄型工件的 “双面固定夹具(小型)” 。
如果要加工M8尺寸以上的多个工件,有比V形楔块更强的夹紧力的 “OK夹钳” 。
如果没能帮您解决您的问题,请联系日本株式会社今尾上海代表处(shanghai@imao-cn.com)。
