侧面固定夹具
产品视频
※此视频非静音视频，播放时请注意音量等。

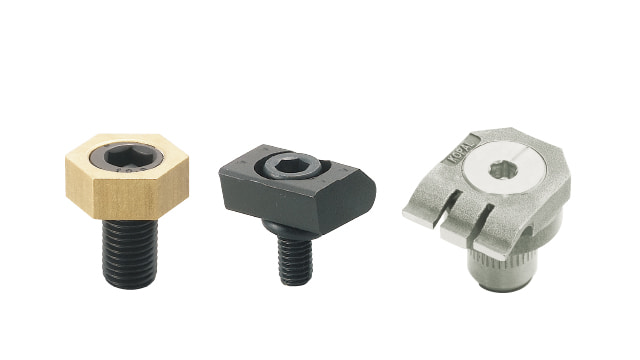

什么是侧面固定夹具
“侧面固定夹具指”的是切削加工的夹具中，从工件侧方横向夹紧工件的夹具部件。作为需要加工工件上方时所使用的夹紧器。
加工对象包括小型工件、薄壁件、异形件等、各种各类的工件。还能对应粗加工、精加工等各种加工工序。
避免刀路干涉的同时又能切实固定住工件，符合工件形状以及加工工序的夹具，一般都会使用侧面固定夹具。“侧面固定夹具”也被称之为侧推夹具。
是否有这样的困难呢？
小型工件的工装中，夹紧器的占用体积较大，不能配置多个工件。
薄壁工件的工装中，夹紧器高度比较高，有刀路干涉的困扰。
多工位同时装夹的工装中，夹紧操作较多，费时费力。
此时，侧面固定夹具可以解决！
小型工件的工装中，夹紧器的占用体积较大，不能配置多个工件。

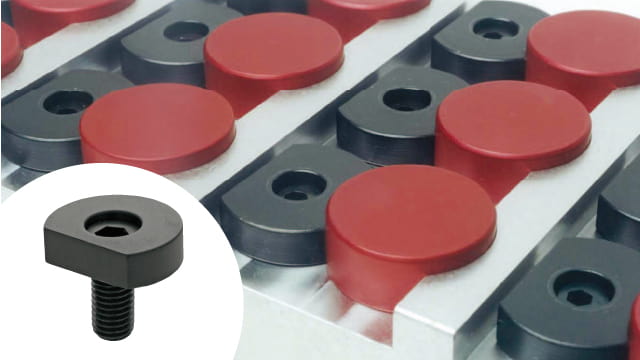

在夹紧小型工件时，工装上想尽可能配置更多的工件，然而经常被夹紧部件占用大量配置空间，不能配置更多的工件。此时，IMAO的侧面固定夹具不占空间体积小巧，适合应用在小型工件的多工位装夹。
活用加工区域的袖珍型设计
薄壁工件的工装中，夹紧器高度比较高，有刀路干涉的困扰。

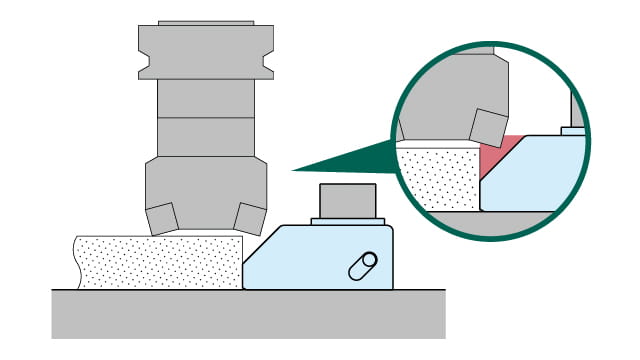

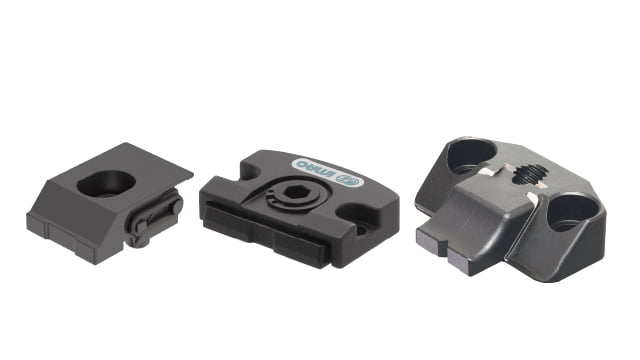

薄壁工件夹紧时，夹紧部件的高度偏高，从工件上方的加工时，夹紧部件往往会对刀路产生影响。此时为了避开干涉区域，可加工的区域就被限制住了。IMAO的“侧面固定夹具”中有避免上方加工干涉的薄型夹紧器，适合应用在薄壁工件的加工。

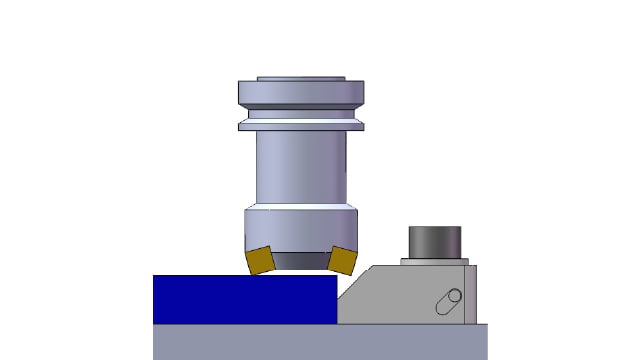

工件上方加工时，不干涉刀路的形状
多工位同时装夹的工装中，夹紧操作较多，费时费力。

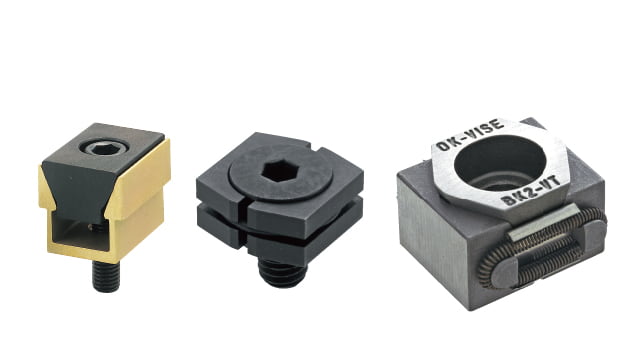

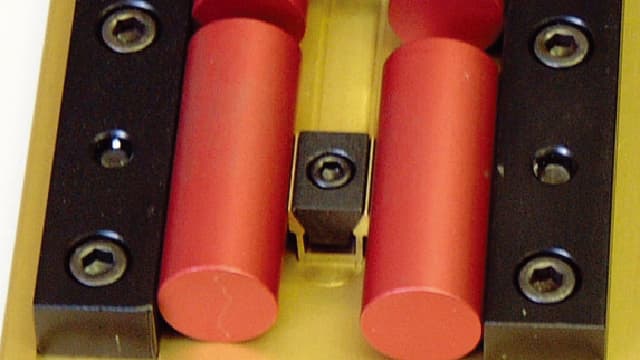

工件的多工位同时装夹的工装中，工件数量越多，夹具也需要相同的操作次数，费时费力。IMAO的“侧面固定夹具”，有双面开合的型号，一次操作可以同时夹紧2个工件。夹紧的操作次数减少一半，省时省力。

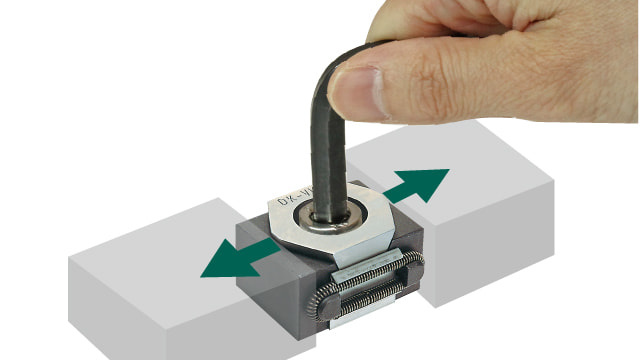

一次操作同时夹紧2个工件
侧面固定夹具的其他特点
可以防止夹紧时发生上浮的型号
使用强大的力从工件侧面进行夹紧时，往往工件会发生上浮的情况，不能达成目标加工精度。

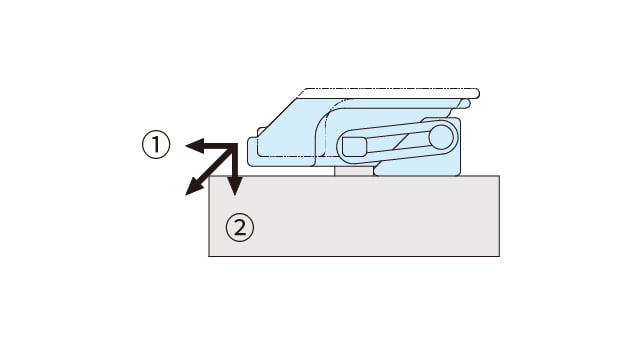

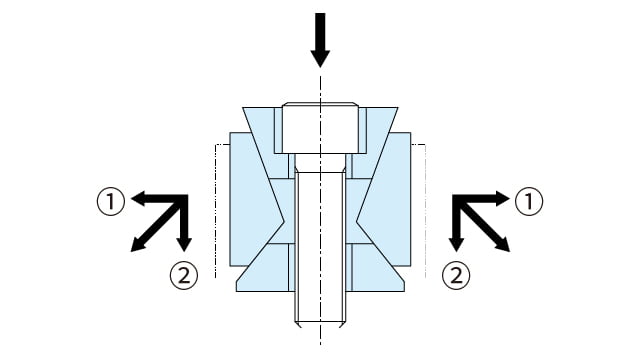

IMAO的“侧面固定夹具”在夹紧时，会产生一个斜向下的夹紧力，可以防止工件发生上浮。夹紧的同时避免工件上浮，可以完成高精度加工。
①固定住工件的水平分力
②防止工件上浮的垂直分力

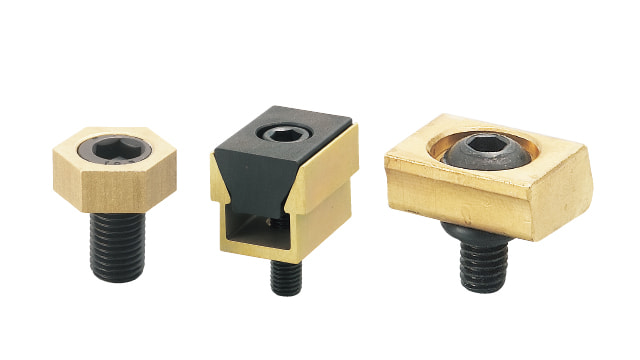

对应异形工件的自行加工型
异形工件难于夹紧，工装设计很费力。
IMAO的“侧面固定夹具”，可以根据异形工件的形状进行仿形加工，制作工件专用的夹具。适合从侧面固定异形工件。
防止铝质等工件磨损的软材夹具
铝质或铜质的工件在夹紧时很容易磨损。
IMAO的“侧面固定夹具”，拥有夹口为铝质或铜质的软性夹具。适合用在防止铝质或铜质工件夹紧时产生磨损。

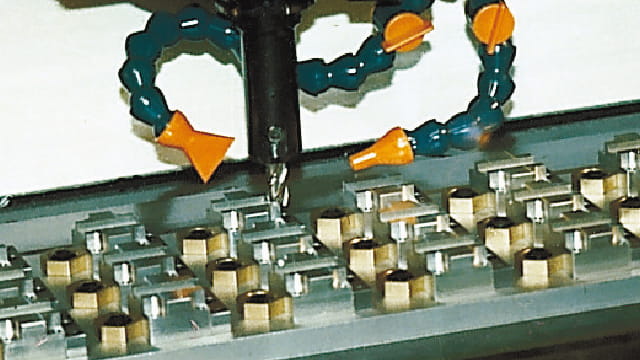

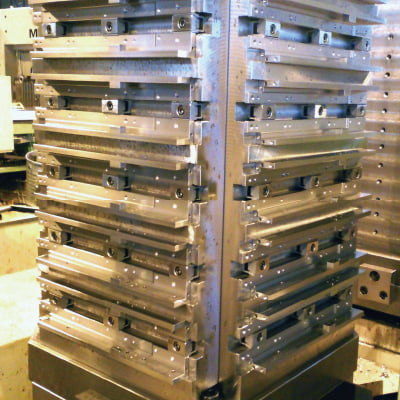

应用实例
- 加工
- 卧式加工中心：孔加工、铣面加工
- 工件
- SC材 厚度10～25mm
- 夹紧器
- 尖型侧面固定夹具 CP104

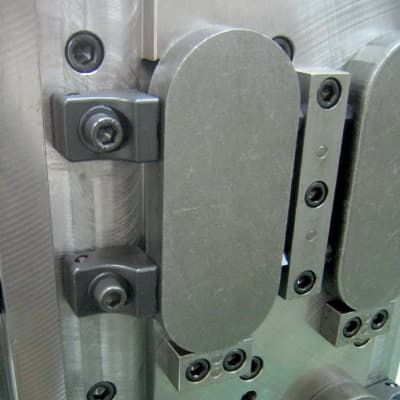

- 加工
- 卧式加工中心：孔加工、铣面加工
- 工件
- 铸造材
- 夹紧器
- 侧面固定夹具 CP107

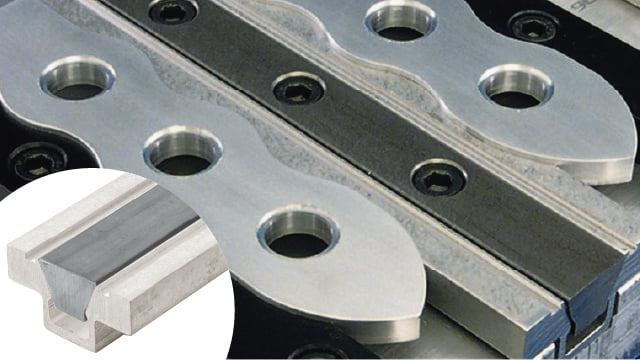

- 加工
- 卧式加工中心：孔加工、铣面加工
- 工件
- 铝块切割
- 夹紧器
- 双面固定夹具 MBDE
产品分类
适合小型工件的袖珍型
适合薄壁工件的薄型
多工位同时装夹的双面开合型
对应中型、大型工件
