快捷夹具

“快捷夹具”,就是利用操作手柄来实现夹具的夹紧和松开,无需借助额外工具的夹具。

通过操作手柄,缩短了夹紧的操作时间,并减轻了扳手和钳子等工具的管理负担。也因此大幅度的减少了工件的更换时间,提高了作业性和生产性。

产品视频

※此视频非静音视频,播放时请注意音量等。

您是否有以下烦恼?

  • 工件装卸频繁,操作夹具费时费力
  • 一套工装中需要使用的作业工具种类和尺寸太多
  • 想要提高生产效率,但液压或气压夹具在制造与管理上都很困难

此时使用“快捷夹具”即可解决!

无需工具的快速夹紧

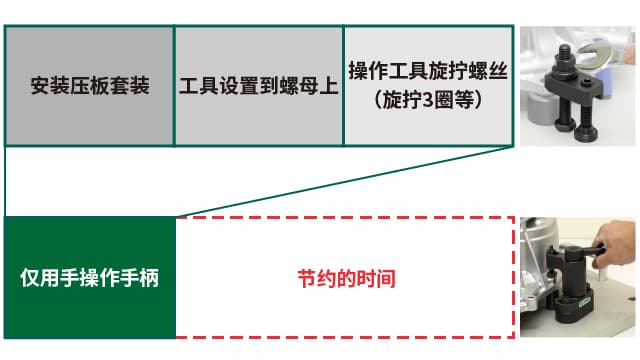

“快捷夹具”只需操作手柄就能轻松实现夹具的夹紧和松开,大幅度减少了工件的更换时间。而且由于不需要使用任何工具,可以省下准备工具和归位工具的时间,从而缩短了整体作业时间。

无需复杂的工装设计

液压夹具

快捷夹具

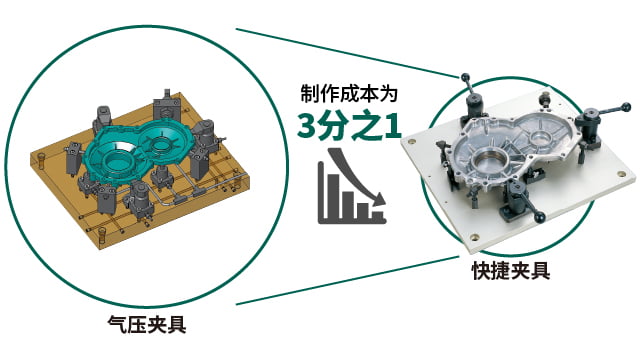

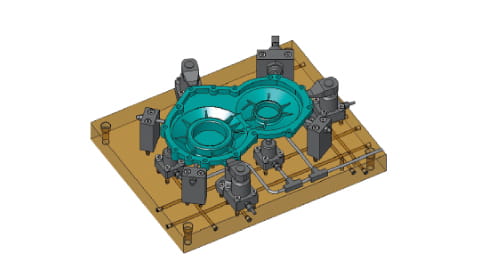

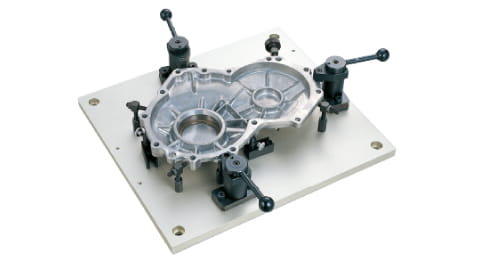

由于采用机械式结构,无需像液压或气压的自动化夹具那样进行配管和配线。可以控制工装的制造成本和交期,同时也减轻了维护负担。

机器人也可进行操作

无需使用液压或气压,通过机器人进行手柄操作便可完成自动化。人工也可轻松操作,因此可实现如白天由人操作,晚上交给机器人操作等灵活的生产方式。

“快捷夹具”的种类

凸轮型

丰富的多样化选择
适用于大型工件的切削作业等广泛用途

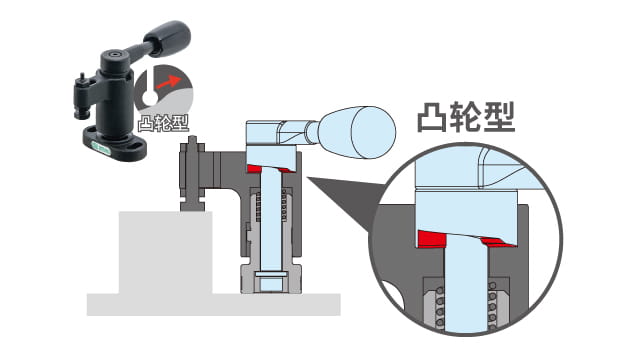

采用螺旋凸轮结构可切实夹紧工件,对手柄施加的载荷越大夹紧力越强。提供不同尺寸、夹紧力、加紧方向等丰富的多样化选择。从同时加工多个铝制的小型工件,到压铸件和生铁铸件的大型工件的切削,均可对应,适用范围广。

弹簧型

无论谁都可以实现相同的夹紧力
适用于如树脂工件等不希望夹得过紧的情况

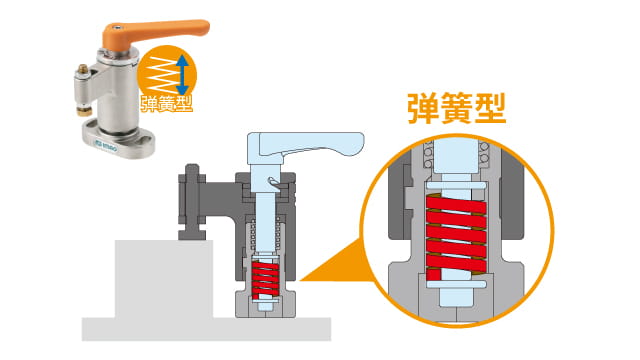

因利用弹簧力进行夹紧,夹紧力保持恒定,且不会夹紧过度,无需担心夹伤工件。同时,夹紧完成时有单击感,确保不会漏操作,从而保证夹紧的可靠性。通过手柄操作,可以快速夹紧工件。采取袖珍设计,即使在狭小空间也能安装使用。

楔型

无论谁都能实现相同的夹紧力
适用于如切削加工等想要强大夹紧力的情况

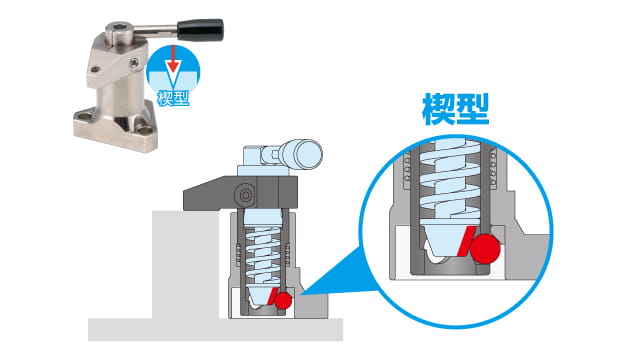

通过楔块和弹簧机构进行夹紧。因利用弹簧力进行夹紧,无论由谁操作,夹紧力始终保持恒定。同时因采用了楔块的倍力机构,可实现高夹紧力。即使从反方向施加超过夹紧力的外力,也可通过楔块与球保持夹紧。夹紧完成时有单击感,可确保操作的可靠性。

产品分类

凸轮型

QLSWC

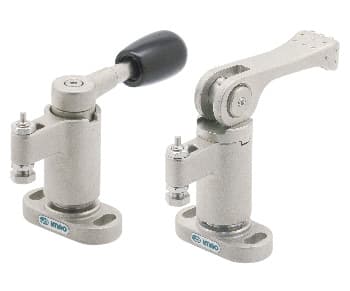

旋转式快捷夹具
  • 操作手柄使夹臂旋转
凸轮型

QLSWC

旋转式快捷夹具(凸轮型)
  • 避免手柄的干涉
凸轮型

QLSWC

旋转式快捷夹具(螺杆型)
  • 长夹紧行程与高夹紧力
凸轮型

QLSW

旋转式快捷夹具
  • 可调节夹紧力与交换夹臂
凸轮型

QLRE

收缩式快捷夹具(凸轮型)
  • 纵向操作的简易夹紧
凸轮型

QLRE

收缩式快捷夹具(螺杆型)
  • 长夹紧行程与高夹紧力
凸轮型

QLSCH

凸轮侧面固定快捷夹具
  • 使用凸轮手柄的强力夹紧
凸轮型

QLSCL-R

薄型凸轮侧面固定快捷夹具(带手柄型)
  • 适用于薄板工件
凸轮型

CP135-L

螺旋凸轮式快捷夹具(带手柄型)
  • 袖珍的侧推式夹具
凸轮型

QLSC

凸轮侧推式快捷夹具
  • 将工件向斜下方夹紧
凸轮型

QLCP

凸轮侧推式快捷夹具
  • 正侧向夹紧
凸轮型

QLPD

下拉式快捷夹具
  • 将工件下拉后夹紧
凸轮型

QLPDH

下拉式快捷夹具(强力型)
  • 高夹紧力
凸轮型

ARN

arness夹紧器
  • 操作手柄使轴前进
凸轮型

ACR,ACL

actima夹紧器
  • 操作手柄使套筒上升、下降
凸轮型

QLPU

上推式快捷夹具
  • 操作手柄使轴上升

QLSL

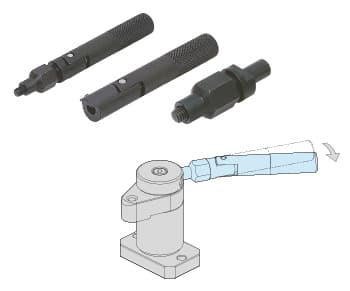

快捷夹具用手柄
凸轮型

QLTL

扭矩调节手柄
凸轮型

QLSWC

旋转式快捷夹具(弹簧型)
  • 操作手柄使夹臂旋转
凸轮型

QLSNDM

按扣式夹具(迷你下推式)
  • 超袖珍的下推式型号
  • 另有全不锈钢材质
凸轮型

QLSND

按扣式夹具(下推式)
  • 耐用50万次的下推式型号
凸轮型

QLSNS

按扣式夹具(侧推式)
  • 耐用50万次的侧推式型号
凸轮型

QLRC

伸缩轴式快捷夹具(卧式)
  • 轴可自由伸出,即使进深较大的地方也可夹紧
  • 通过长行程,各种大小的工件都可用
凸轮型

QLRCF

伸缩轴式快捷夹具(立式)
  • 轴可自由伸出,即使进深较大的地方也可夹紧
  • 通过长行程,各种大小的工件都可用
凸轮型

QLPCT

精密直进夹具(肘节型)
  • 正确的直进动作可在同一位置夹紧
楔型
新产品

QLSWW

旋转式快捷夹具(楔型)
  • 操作手柄使夹臂旋转
楔型
新产品

QLSCW

侧面固定快捷夹具(楔型)
  • 夹紧面较宽的侧推式型号
楔型
新产品

QLPUW

侧推式快捷夹具(楔型)
  • 袖珍的侧推式型号
楔型
新产品

QLRCW

伸缩轴式快捷夹具(楔型)
  • 轴伸出量自由
  • 可作为下拉形式使用
新产品
楔型

QLPDW

下拉式快捷夹具(楔型)
  • 通过下拉来回避工具干涉
新产品
楔型

QLPDW-RC

远距离操作组合
  • 对于手无法触及的位置,操作部可延长至任意位置
  • 下拉式快捷夹具QLPDW用
