快速分度锁紧器

只需一键就能进行
准确的定位和固定!

更换生产品时产生的机械和装置内的组件、导轨、夹具等的位置调节。

该调节作业存在角度调节和滑动调节,使得定位和固定需要工序数和时间。

“快速分度锁紧器”可以一键同时进行定位和固定,从而达到改善准备作业的目的。

并且,夹紧和松开的可视化以及操作完成时的单击感可以使得零失误的作业成为可能。

产品视频

※此视频非静音视频,播放时请注意音量等。

您是否有以下烦恼?

  • 定位和固定分别是不同的部件,作业费时。
  • 不清楚夹紧状态,存在操作失误的风险。
  • 在意用柱塞等进行的定位,挤压而产生的偏差。

快速分度锁紧器有以下特点

一键操作

只需将旋钮旋转90°!

无论是谁都可以简单进行操作。

使用圆锥销进行定位和固定

由于用圆锥面进行拘束所以不存在偏差。

重复定位精度:±0.05

高夹紧力,高承载能力

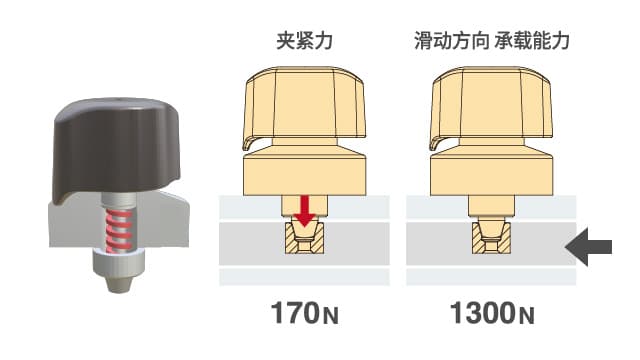

由于独有的强力弹簧压缩机构,具有高夹紧力。

对于滑动方向产生的载荷也不会产生位置偏差。

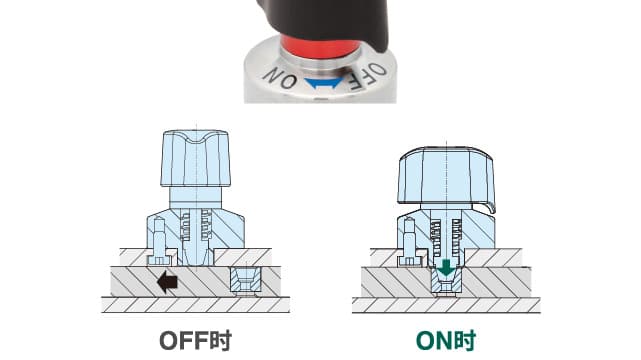

切实的夹紧,松开

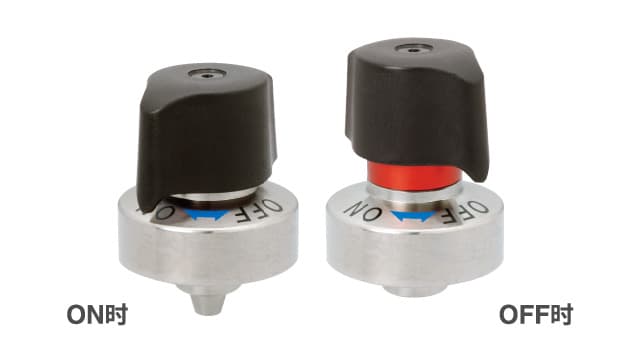

ON时会有咔嚓一声单击感。

OFF时会有红色告知。

并且还有这些特点

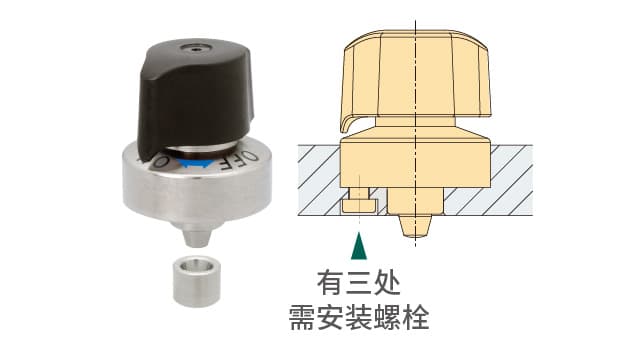

凸缘型,螺丝型

凸缘型

可以从本体反面进行安装。

设置多数个时,可以将旋钮的朝向进行统一安装。

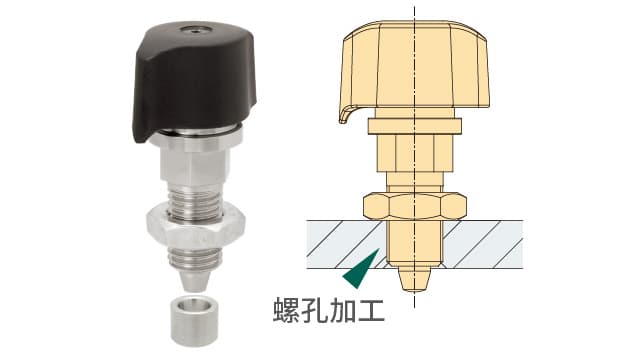

螺丝型

进行螺孔加工就可以安装。

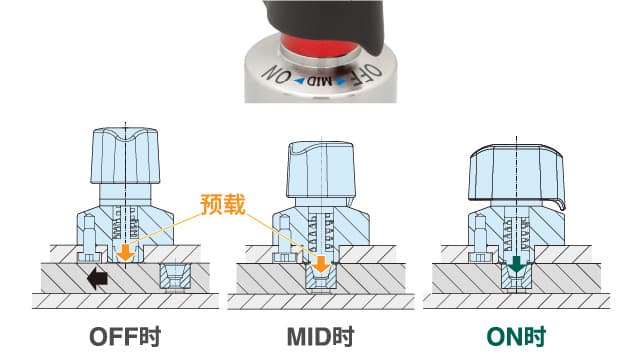

无预载,有预载

无预载

在圆锥套位置操作旋钮,夹紧。

有预载

在圆锥套位置圆锥销会被弹簧挤出。(OFF→MID)

操作旋钮进行夹紧。(MID→ON)

使用示例

滑动机构的定位和固定

组件的旋转方向定位和固定

吸气臂的定位和固定

托盘的旋转定位和固定

产品

QCIC-F

快速分度锁紧器(凸缘型)

QCIC-M

快速分度锁紧器(螺丝型)

QCIC-TB

圆锥套(快速分度锁紧器用)
