柔性定位器
柔性定位器通过无卡死，无间隙的定位，实现极高的再现精度和稳定的操作性，使得夹具的工装切换时间大幅缩短。有省力化的气动操作型、无需操作工具的快捷操作型以及轻松提高操作性的产品，种类丰富可应对各种使用环境。
产品视频
※此视频非静音视频，播放时请注意音量等。
※此视频非静音视频，播放时请注意音量等。
特点
无卡死、无间隙的高精度定位

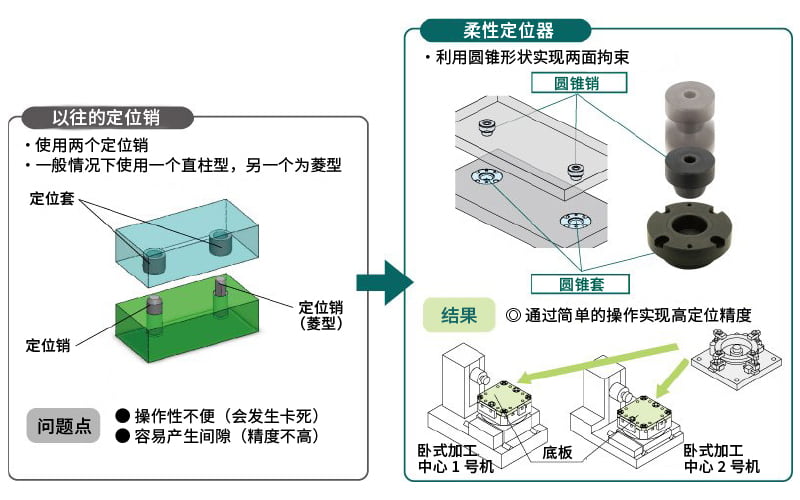

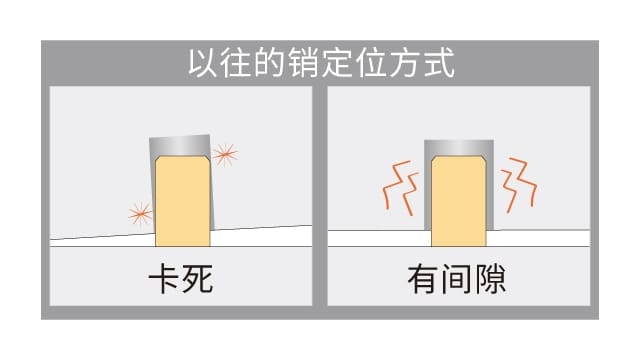

使用以往的直柱销・菱型销形式进行定位时，若配合公差设定过于严格，拆卸时容易发生卡死现象从而影响操作。
同时，若为了提升作业性而放宽配合公差，则容易产生间隙，导致定位精度不稳定。
而使用柔性定位器，则可同时实现无卡死，无间隙的高重复定位精度和流畅的作业性。
丰富的产品种类
我们提供了从可轻松提升操作性的仅定位型号，到内置夹紧机构的快捷操作型，以及可实现省力化的气动型。
各类型的产品均提供丰富的型号选择，客户可根据自身的使用需求进行选型。
轻松提升操作性
仅定位

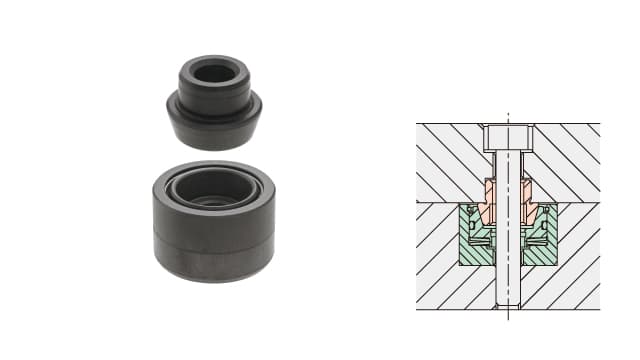

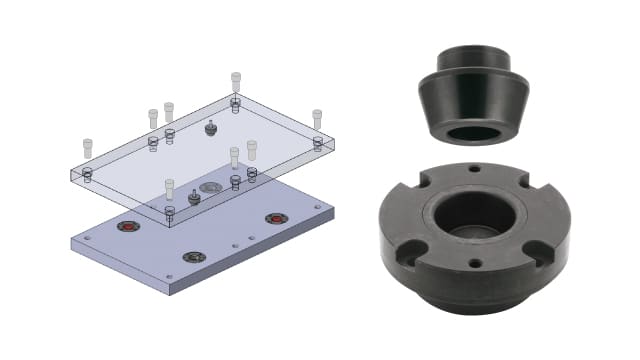

采用圆锥形的设计，提高了定位的效率。使用螺栓紧固交换板，实现了稳固夹紧。
简单固定，高精度
一键式操作型

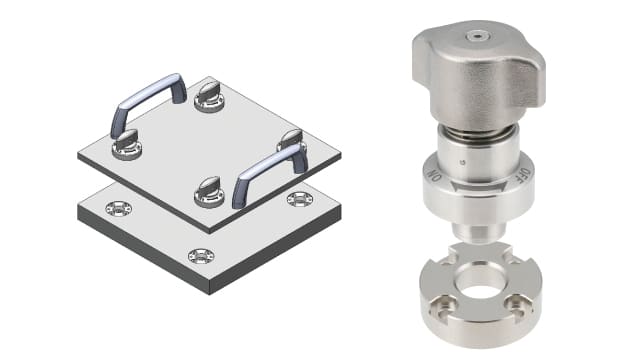

可缩短工装板切换时间的内置夹紧机构的型号。快捷操作快速完成定位与夹紧。
工装交换省力化

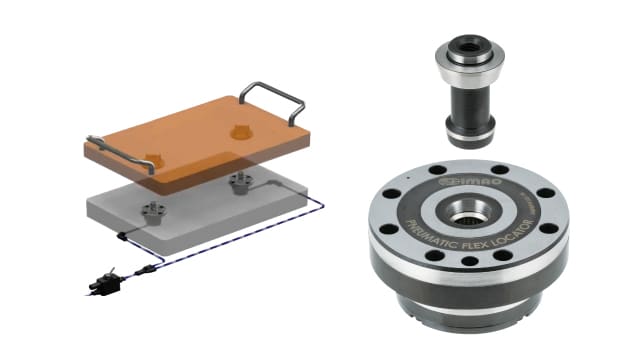

气动型

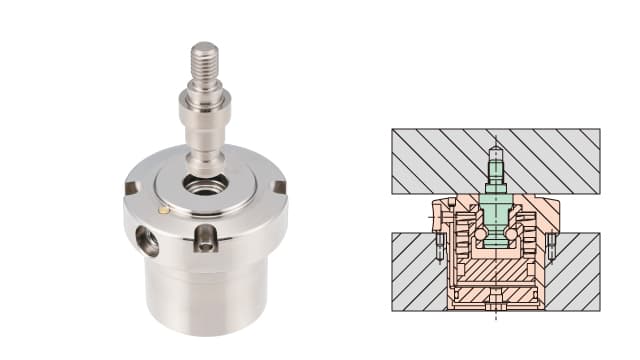

通过气动可同时实现定位与夹紧。可通过自动化或开关操作能够瞬时完成夹紧。
产品
气动操作型

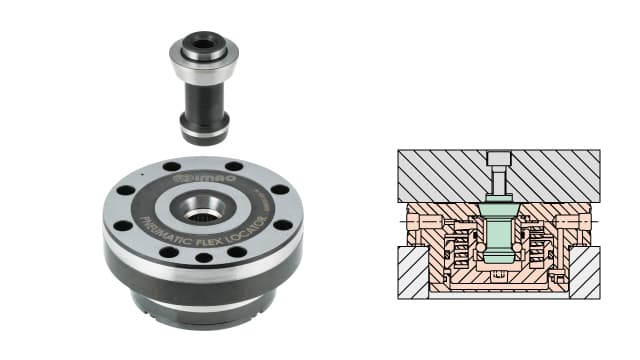

气动柔性定位器 重载型
定位&夹紧
- 弹簧夹紧，供气松开（夹紧时向增力接口供气可增强夹紧力）
- 通过弹簧和楔块机构强力夹紧
- 重复定位精度：5μm
- 夹紧力（增压时）：4kN(12kN)、8.5N(26kN)

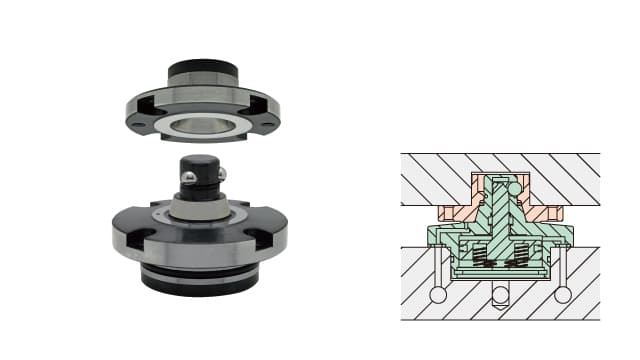

气动柔性定位器
定位&夹紧
- 供气夹紧/松开
- 气压下降也可通过弹簧保持夹紧
- 重复定位精度：3μm
- 夹紧力：4kN、6.3kN
气动柔性定位器 下拉销型
定位&夹紧
- 弹簧夹紧，供气松开
- 低压式样(0.3MPa)、袖珍
- 重复定位精度：60μm
- 夹紧力：600N、1000N
气动柔性定位器
定位&夹紧
- 弹簧夹紧，供气松开
- 袖珍型适合轻松组装进机械装置内
- 重复定位精度：20μm
- 夹紧力：250N、350N
一键式操作型

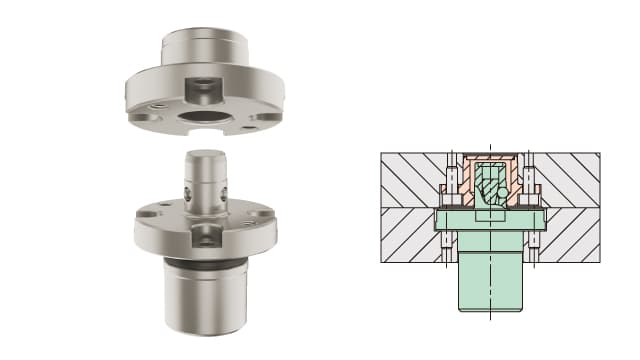

快速柔性定位器 收销型
定位&夹紧
- 销子可收入本体内部，交换板可滑动位移
- 重复定位精度：20μm
- 夹紧力：2500N
快速柔性定位器 高精度型
定位&夹紧
- 高重复定位精度且高夹紧力
- 尽可能小的接触面在工装交换时的清扫也变得更容易
- 重复定位精度：3μm
- 夹紧力：3000N

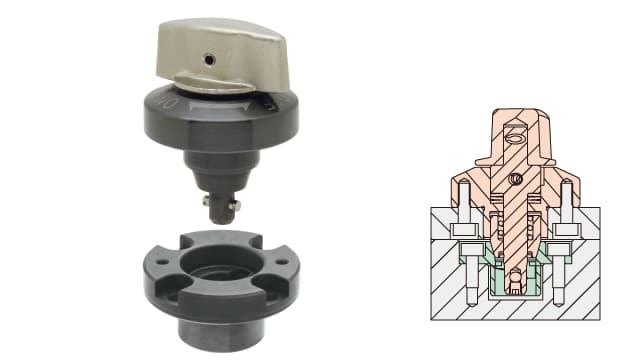

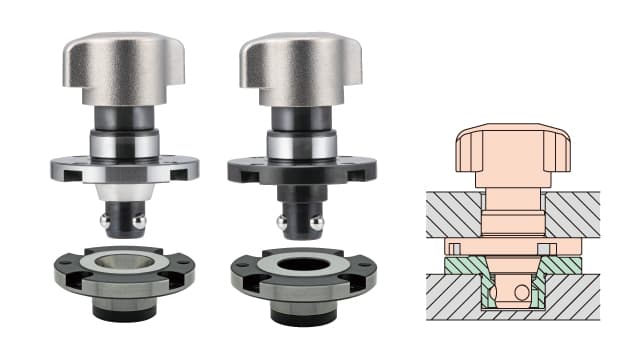

快速柔性定位器旋钮型
定位&夹紧
- 通过凸轮机构进行夹紧
- 可同时轻松实现高定位精度与作业性的旋钮操作型
- 重复定位精度：10μm
- 夹紧力：350N、600N

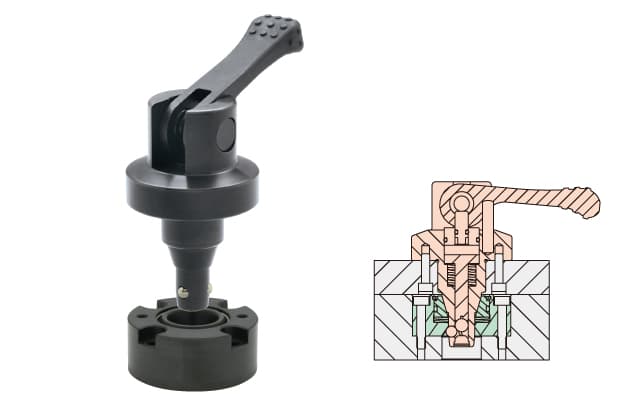

快速柔性定位器手柄型
定位&夹紧
- 通过凸轮机构进行夹紧
- 可同时轻松实现高定位精度与作业性的手柄操作型
- 重复定位精度：10μm
- 夹紧力：600N

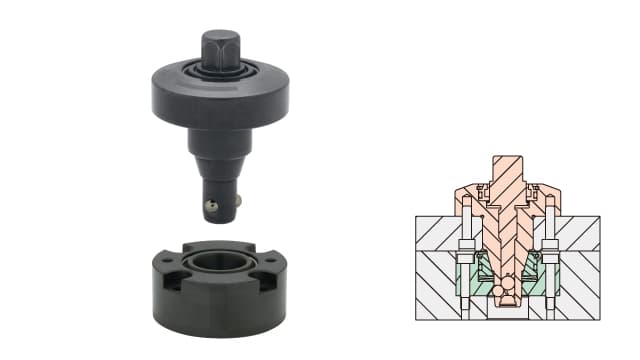

快速柔性定位器六角螺栓型
定位&夹紧
- 通过球与楔块实现高夹紧力
- 节省空间且有产品系列最大的夹紧力(请使用力度可控的扭矩控制扳手紧固)
- 重复定位精度：8μm
- 夹紧力：1700N、3000N、4500N

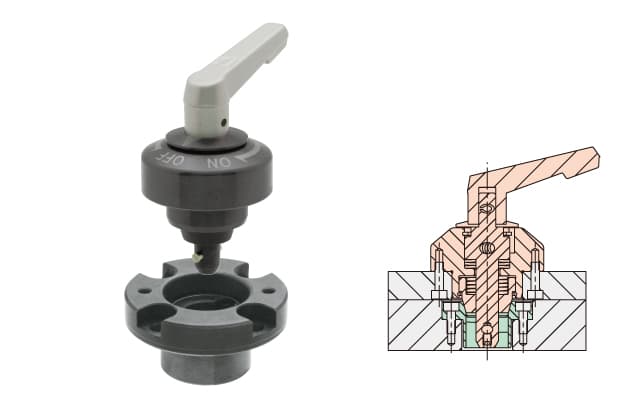

快速柔性定位器凸轮型
定位&夹紧
- 通过球与楔块实现高夹紧力
- 只需操作手柄就能紧固的手柄型
- 重复定位精度：8μm
- 夹紧力：600N、1200N、1800N
仅定位

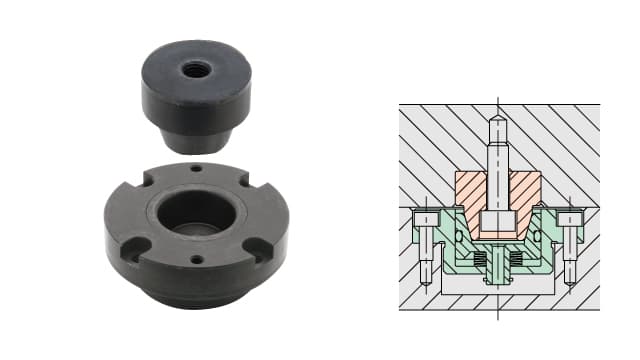

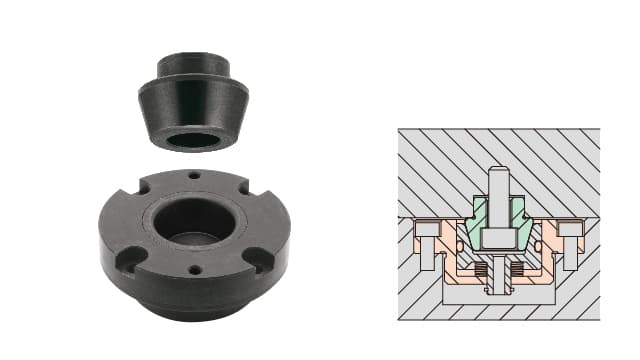

柔性定位器
仅用于定位
- 采用可动式锥形机构，确实进行两面拘束定位
- 安装简单的螺栓固定型
- 重复定位精度：10μm

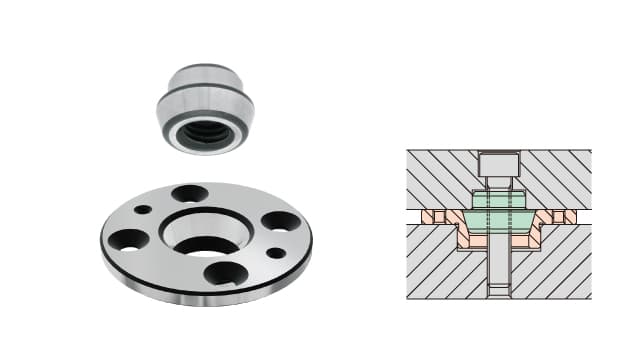

中心固定柔性定位器
仅用于定位
- 采用可动式锥形机构，确实进行两面拘束定位
- 节省空间、袖珍、压入的固定型
- 重复定位精度：10μm
柔性定位器 高精度型
仅用于定位
- 通过尽可能小的接触面实现高再现精度的同时，工装交换时的清扫也变得更容易
- 重复定位精度：5μm
