IMAO APS

通过弹簧和气压形成的高能率·高精度的快速夹具交换系统

IMAO APS(Automatic Positioning System)是可以缩短90%准备时间的零点定位系统。

使用工场内部气压、通过圆锥销定位的方式,实现5μm以下的重复定位精度。追求夹具的自动化和多品种少批量的生产环境中做到高精度的工装快速切换。

特点

快速交换

准备时间缩短90%

  • 可同时进行定位和固定
  • 通过弹簧夹紧、气压松开(夹紧时可切掉气压源)

高重复定位精度

重复定位精度5μm以下

  • 通过圆锥销定位

低成本

总成本降低

  • 工场内通过利用气压系统,可降低原始成本
  • 维护性优异

本体构造

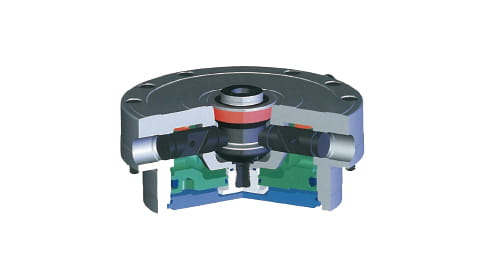

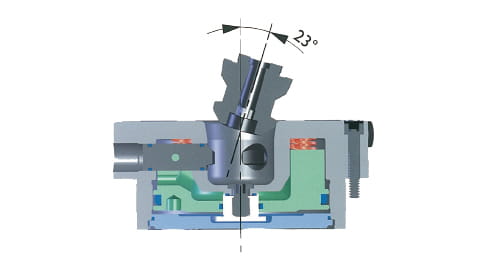

交换板在倾斜的状态下也可以插入,安装简单。

圆锥销构造,能达到高精度定位。

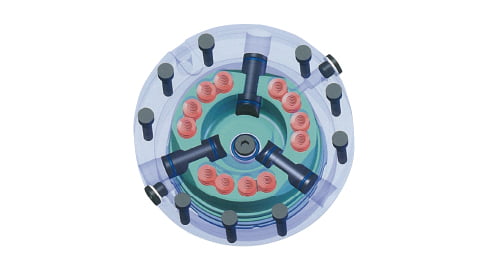

双楔形的卡爪从3个方向夹紧。

产品分类

APS-E

APS组件

APS-M

夹紧销

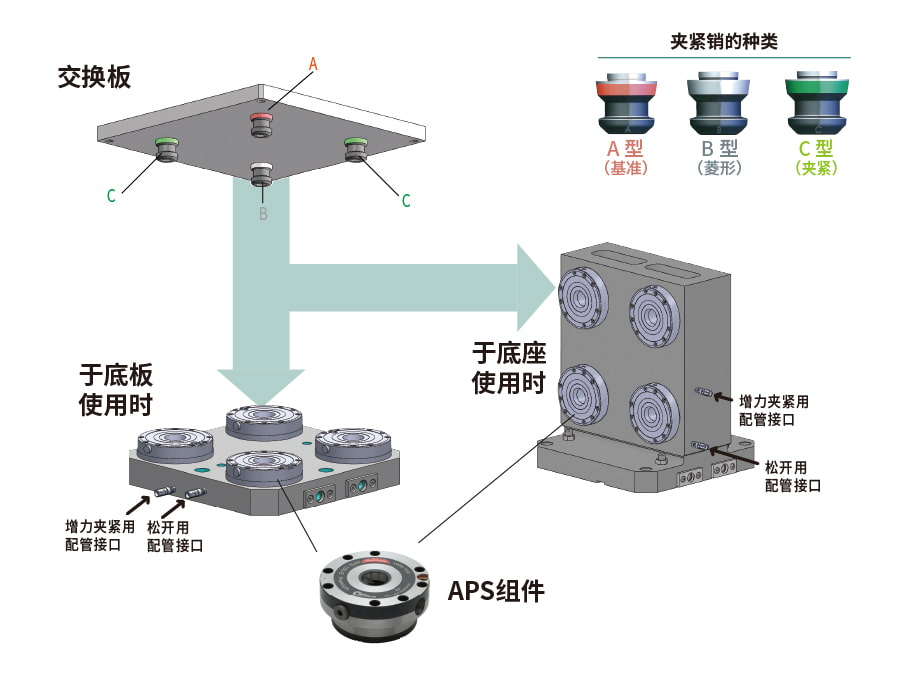

夹紧销的使用示例

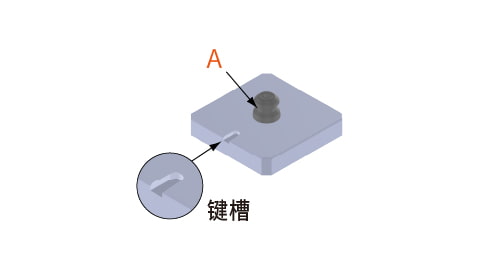

■ 使用1个的场合
A型(基准)…1个

■ 使用2个的场合

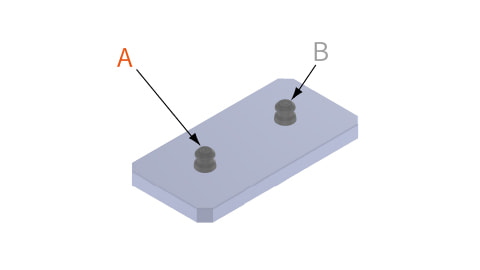

A型(基准)…1个
B型(菱形)…1个

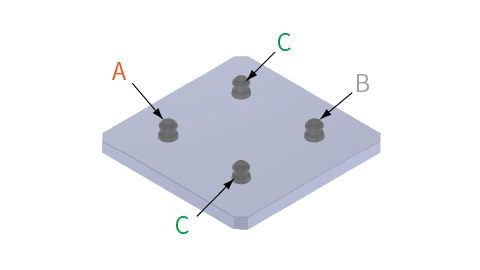

■ 使用4个的场合
A型(基准)…1个
B型(菱形)…1个
C型(夹紧)…2个

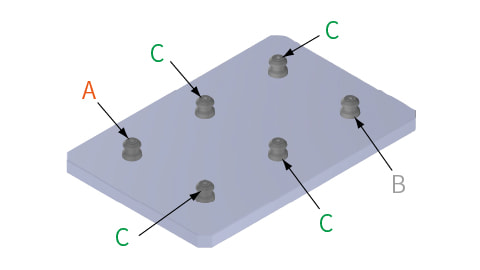

■ 使用6个的场合
A型(基准)…1个
B型(菱形)…1个
C型(夹紧)…4个

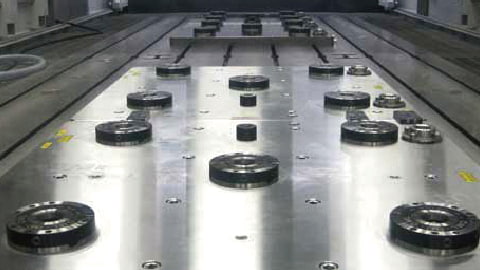

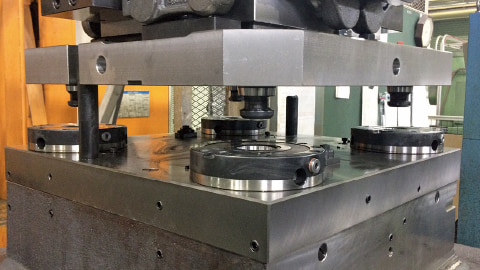

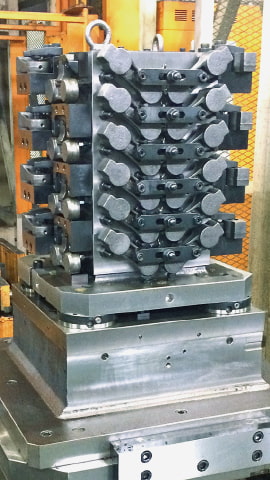

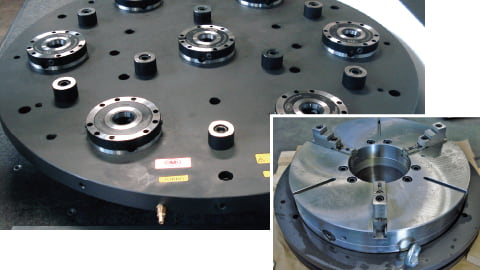

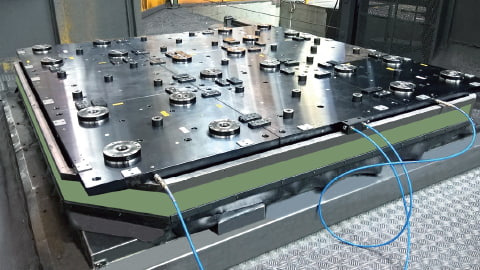

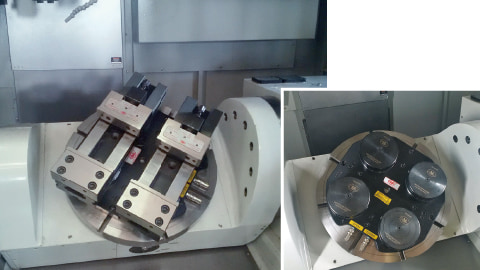

应用示例

可根据客户需求制作特殊底板和交换板。
